合并代型订单

通过合并代型订单,可以将上、下颌代型放在同一个扫描盘上进行扫描,不需再将上、下颌代型分开扫描。

注意

适用于上、下颌修复牙齿不超过 8 颗,因扫描盘最多可放 8 颗代型。

新建订单

新建订单操作可参见新建订单

说明

  • 扫描类型选择分模
  • 根据实际病例场景,选择咬合类型
  • 当模型带有颌骨运动适配器时,可单击滑块开启数字化颌骨运动适配器
  • 当模型颌架型号为 Artex CR 型、Bio-Art 型、P 型、S 型(老式)及 S 型时,可选 Baumann 颌架。

单击去扫描,进入扫描界面;或者单击保存,保存创建病例订单,待后续扫描。
保存订单后,可在当前界面单击浏览,打开订单目录。

开始扫描

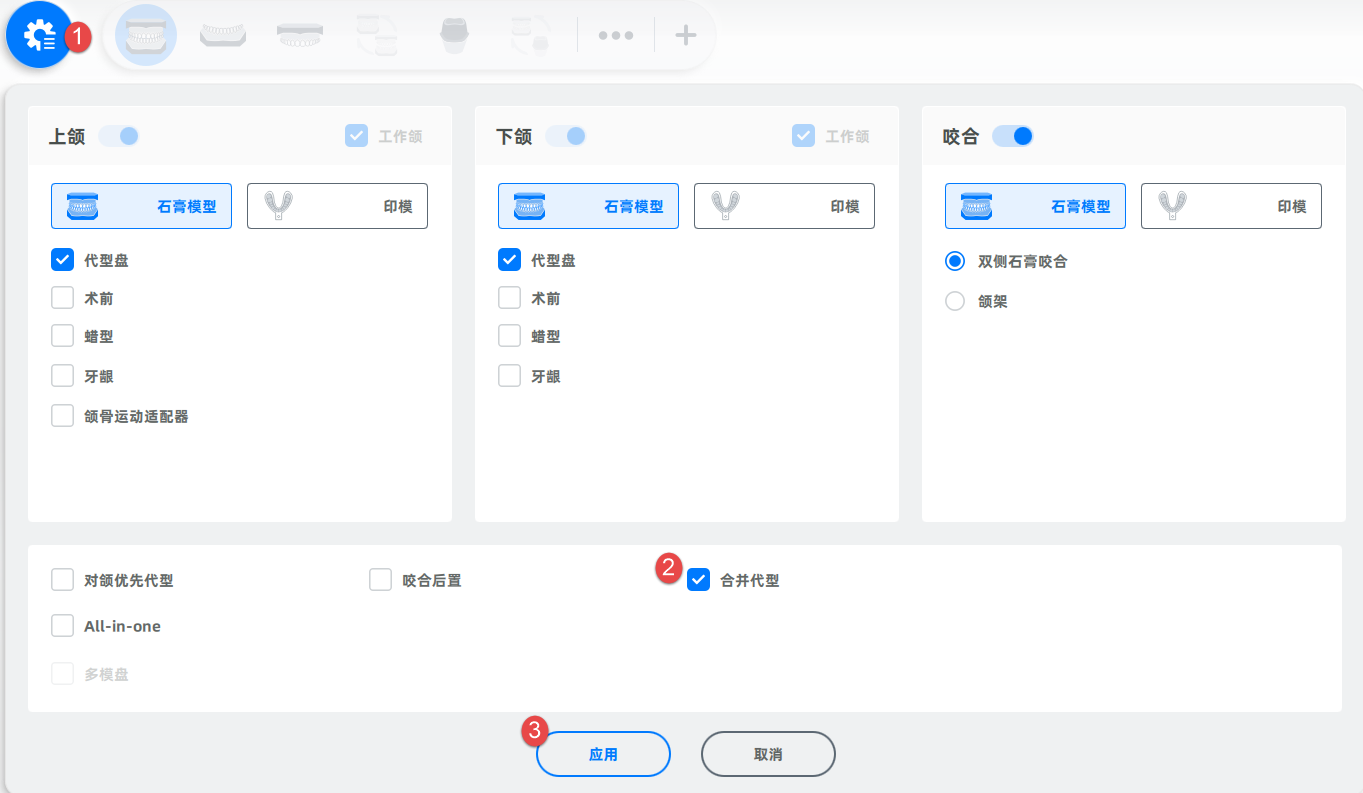

订单创建完成后,单击扫描流程栏左侧 ,勾选合并代型

本扫描订单上颌、下颌均为工作颌。扫描流程可分为全颌扫描、下颌扫描、上颌扫描、代型扫描、代型拼接以及咬合拼接。

全颌扫描

  1. 按照界面提示放置垫块、夹具和模型。

  2. 在相机窗口进行参数设置。具体操作,请参见相机窗口

  3. 单击或按下 Space / Enter 开始扫描。

  4. 扫描完成,模型底部出现切割平面。通过移动或旋转切割平面调整待切割的模型数据。

  5. 单击右侧可编辑模型。

  6. 单击 可应用编辑并退出编辑界面。

  7. 完成编辑后,单击 可查看数据融合效果。单击 完成扫描并进入下一流程节点。或单击 重新扫描。

下颌扫描

  1. 单击或按下 Space / Enter 开始扫描。

  2. 单击右侧,编辑模型。具体操作,请参见数据编辑

上颌扫描

  1. 单击或按下 Space / Enter 开始扫描。

  2. 单击右侧,编辑模型。具体操作,请参见数据编辑

  3. 若扫描到的数据不完整,可单击界面下方功能按键进行补扫。具体操作,请参见补扫

代型扫描

  1. 将上、下颌代型按照界面图示位置摆放。
  2. 在相机窗口调整亮度和高度。
  3. 单击或按下 Space / Enter 开始代型扫描。若需要分组扫描代型,请参见分组扫描

  4. 单击右侧,编辑模型。

  5. 单击界面下方,完成扫描。

代型拼接

进入代型拼接节点,查看自动拼接效果后单击完成拼接。

功能 说明 示意图
牙位编号纠正 若代型拼接有误,可选择牙位编号纠正。进入牙位编号纠正后,单击代型盘中的牙位编号,对应的牙齿数据显示为蓝色,以便观察。单击右键,可在牙位编号列表中,再选中新的正确编号。
隐藏颌模型 单击隐藏颌模型,将隐藏颌模型,仅显示代型模型。

若拼接效果不佳,可单击,进行手动拼接。

咬合拼接

进入咬合拼接节点,查看自动拼接效果。
若拼接效果不佳,可单击,进行手动拼接。具体操作,请参见拼接

说明

可根据实际需求,开启或关闭咬合优化功能(下图红色框内按键)。开启后,将自动调整优化咬合数据。

完成扫描

所有节点完成扫描后,单击界面右下角去预设计,进入预设计界面进一步设计模型。
