扫描预览

开机后，即可进入扫描预览界面。

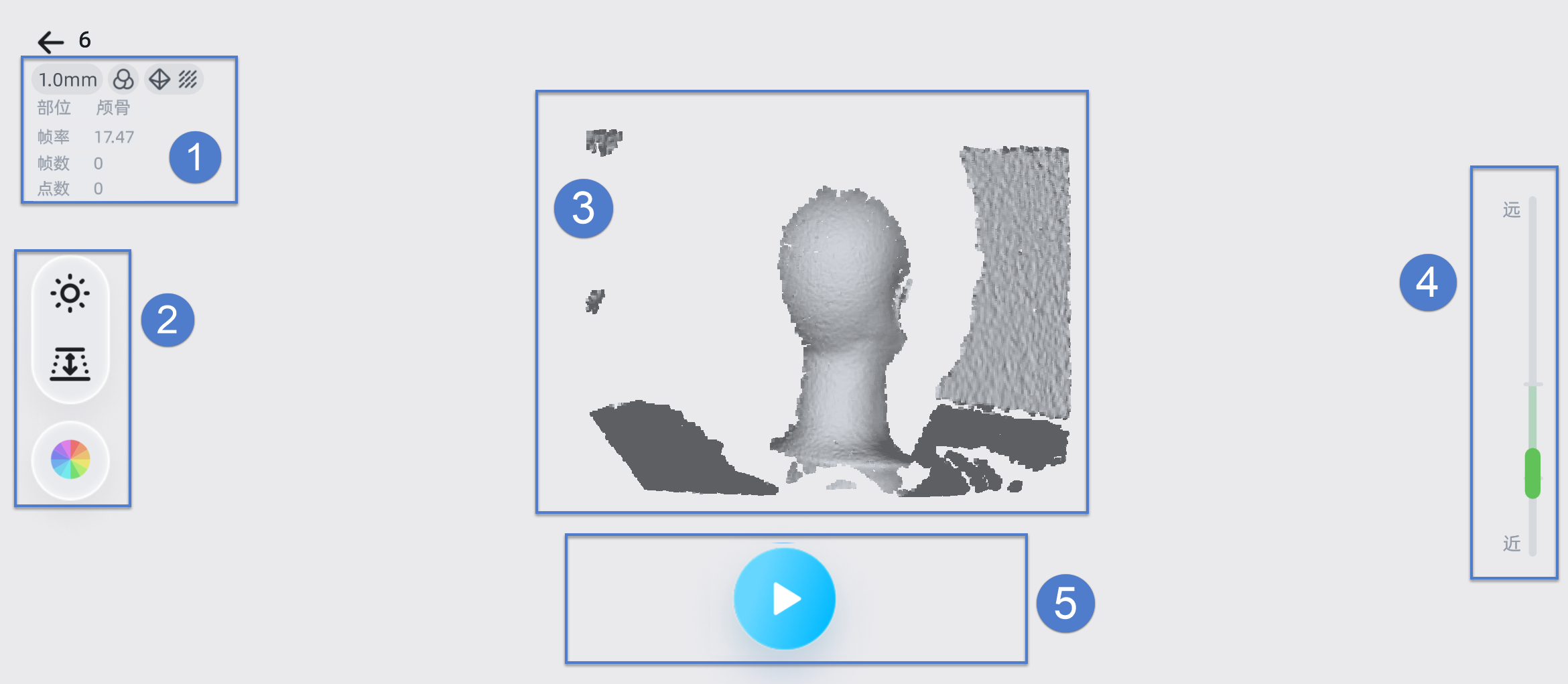

界面总览

说明

关于顶部状态栏的介绍，请见状态栏。

① 工程信息

展示当前工程的扫描类型，数据信息，包括帧率、帧数、点数和标志点数及参数设置。

说明

长按参数图标可查看图标介绍。

图标释义
IR 红外模式	WL 白光模式	mm 分辨率	获取纹理
特征拼接	纹理拼接	标志点拼接	框架点拼接

② 扫描设置

进入扫描界面后，可针对当前扫描工程设置扫描参数。

相机视窗

轻触 按钮开启相机视窗后，将出现黑白相机窗口和纹理相机窗口。

说明

• 纹理相机窗口仅获取纹理功能开启时显示。
• 正式开始扫描后，可根据实际的扫描情况，再次调节相机亮度。

黑白相机纹理相机

为了提升扫描质量，建议您在扫描前，根据相机窗口显示，调整至合适的扫描亮度后进行扫描。相机窗口的红色点表示过曝点，当红色过曝点区域过大时，请降低相机亮度；当相机窗口显示过暗时，请提高相机亮度，直到亮度合适。

功能	描述
自动曝光	设备可根据环境光的强弱，自动调节亮度。 说明 标志点拼接模式和框架点扫描，不支持自动曝光功能。

说明

正式开始扫描后，您可根据实际的扫描情况，再次调节相机亮度。

亮度调节方式支持自动曝光或手动调节：

• 自动曝光：设备根据扫描环境进行自动曝光调整；若自动曝光效果不佳，您可手动调节亮度。
• 手动调节：轻触相机窗口的上、下半部分或使用相机窗口左侧的滑动条手动调节亮度。

Col

亮度过高

Col

亮度过低

Col

亮度合适

为了提升扫描质量和纹理效果，建议您在扫描前，根据相机窗口显示，进行白平衡和亮度调节。

功能	描述
自动曝光	设备可根据环境光的强弱，自动调节亮度。
补光灯	若环境光线过暗，可轻触 切换至 开启该功能，再手动调节补光灯亮度。

说明

正式开始扫描后，您可根据实际的扫描情况，再次调节相机亮度。

亮度调节方式支持自动曝光或手动调节：

• 自动曝光：设备根据扫描环境进行自动曝光调整；若自动曝光效果不佳，您可手动调节亮度。
• 手动调节：轻触相机窗口的上、下半部分或使用相机窗口左侧的滑动条手动调节亮度。

数据显示方式

轻触 按钮即可展开菜单列表，选择模型的数据显示方式：

• ：质量色谱开关；非纹理扫描工程默认显示质量色谱，蓝色代表扫描到的数据充分，黄色代表扫描不充分，需要进一步扫描。
• ：纹理显隐开关；仅已开启获取纹理的工程支持设置纹理，且默认显示纹理。

说明

两种数据显示方式仅可选其一；两种显示方式都关闭时，此处将显示为 。

工作距离

轻触 按钮开启工作距离调节功能，您可根据工作距离数值提示，使用扇形滑动条调节工作距离。通过此功能，可调整设备扫描的最远和最近距离，设备在扫描时，仅扫描并生成工作距离内的数据，有效过滤不需要的远处或近处的杂数据，提升数据处理效率。

③ 模型预览

展示模型预扫描效果；未开始扫描前，仅为扫描预览，不生成任何数据。

④ 距离提示

您可在扫描中根据界面距离条颜色指示和界面提示，调整工作距离。

• 绿色表示距离适中。
• 蓝色表示距离太远。
• 红色表示距离太近。
• 蓝绿色表示距离较近或较远。

⑤ 功能按钮

功能	描述	功能	描述
	轻触即可开始扫描。		轻触即可暂停扫描。
	轻触即可完成扫描。		轻触即可删除当前扫描数据。
