扫描预览¶
开机后，即可进入扫描预览界面。

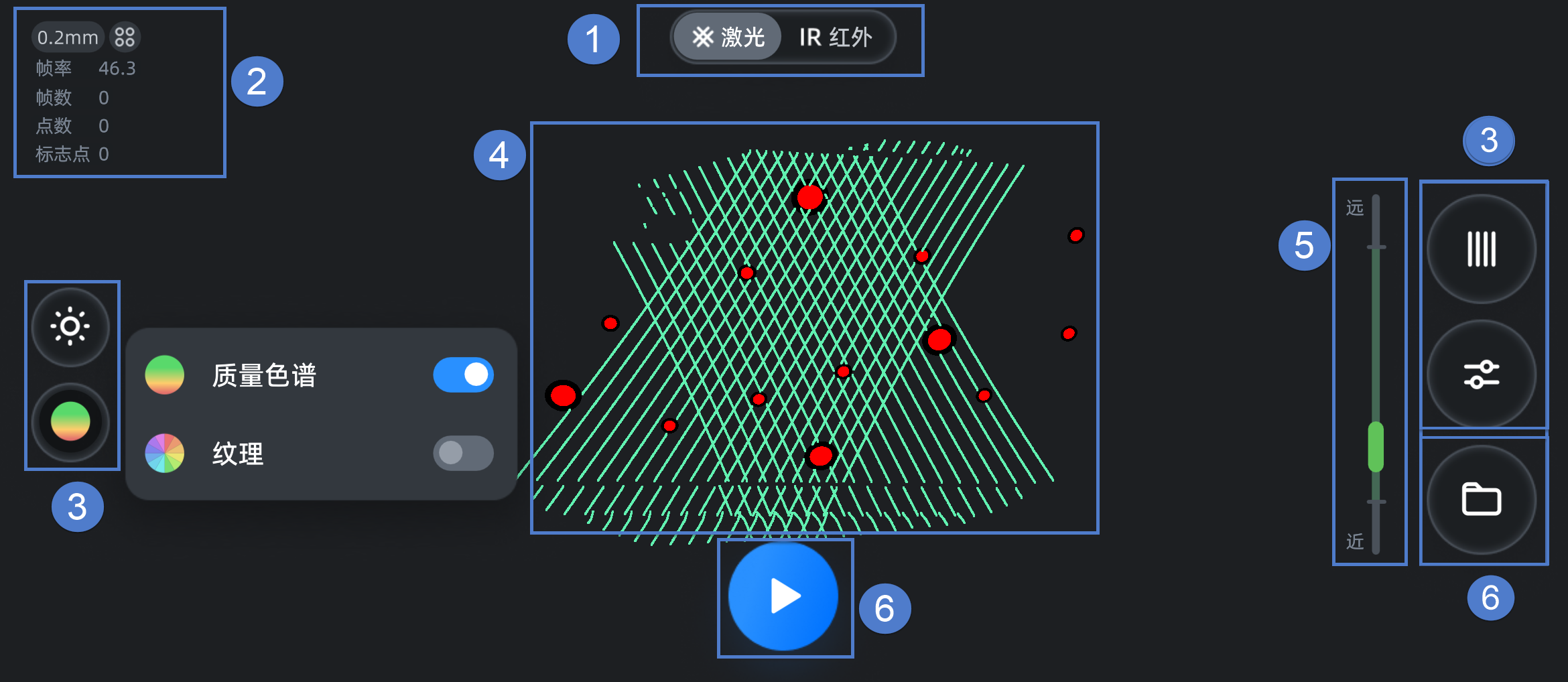

界面总览¶
说明
关于顶部状态栏的介绍，请见状态栏。
① 扫描模式¶
轻触按钮即可切换当前工程的扫描模式：
：激光扫描模式（默认）。
：红外扫描模式。
② 工程信息¶
展示当前工程的数据信息，包括帧率、帧数、点数和标志点数（标志点拼接模式或框架点拼接模式）及参数设置。
说明
可通过轻触右侧的
高级设置按钮，调整工程的参数设置；设置参数后，左上角工程信息处将会显示相应的图标。
| 图标释义 | |||
|---|---|---|---|
 扫物模式 |
 扫人模式 |
mm 分辨率 |
 获取纹理 |
 特征拼接 |
 纹理拼接 |
 标志点拼接 |
 框架点拼接 |
③ 扫描设置¶
进入扫描界面后，可针对当前扫描工程设置扫描参数。
说明
正式进入扫描流程后，您仍可调整相机视窗的相关参数及数据显示模式开关状态，但不可变更高级设置内的参数。
激光模式¶
相机视窗¶
轻触
按钮开启相机视窗后，将出现黑白相机窗口和纹理相机窗口。
说明
纹理相机窗口仅获取纹理功能开启时显示。
为了提升扫描质量，建议您在扫描前，根据相机窗口显示，调整至合适的扫描亮度后进行扫描。相机窗口的红色点表示过曝点，当红色过曝点区域过大时，请降低相机亮度；当相机窗口显示过暗时，请提高相机亮度，直到亮度合适。
| 功能 | |
|---|---|
|
扫描常规物体时，可在此模式下调整相机亮度。 |
 |
扫描反光物体时，可轻触 切换至此模式下，再调整相机亮度。 |
 |
强光环境下（如户外太阳光下），可轻触  切换至 开启此模式，优化扫描体验。 |
说明
正式开始扫描后，您可根据实际的扫描情况，再次调节相机亮度。
亮度调节方式：轻触相机窗口的上、下半部分或使用相机窗口左侧的滑动条手动调节亮度。
为了提升扫描质量和纹理效果，建议您在扫描前，根据相机窗口显示，进行白平衡和亮度调节。
| 功能 | |
|---|---|
 |
自动曝光功能。 设备可根据环境光的强弱，自动调节亮度。 |
 |
补光灯亮度调节功能。 若环境光线过暗，可轻触  切换至 开启该功能，再手动调节补光灯亮度。 |
说明
- 正式开始扫描后，将不再支持自动白平衡功能。
- 正式开始扫描后，您可根据实际的扫描情况，再次调节相机亮度。
亮度调节方式支持自动曝光或手动调节：
- 自动曝光：设备根据扫描环境进行自动曝光调整；若自动曝光效果不佳，您可手动调节亮度。
- 手动调节：轻触相机窗口的上、下半部分或使用相机窗口左侧的滑动条手动调节亮度。
数据显示方式¶
轻触
按钮即可展开菜单列表，选择模型的数据显示方式：
：质量色谱开关；非纹理扫描工程默认显示质量色谱，蓝色代表扫描到的数据充分，黄色代表扫描不充分，需要进一步扫描。
：纹理显隐开关；仅已开启获取纹理的工程支持设置纹理，且默认显示纹理。
说明
两种数据显示方式仅可选其一；两种显示方式都关闭时，此处将显示为 。
光源模式¶
支持以下两种光源模式。
| 功能 | 描述 |
|---|---|
 |
此模式适用于对物体的快速扫描。 |
 |
此模式适用于对物体的细节扫描。 |
高级设置¶
轻触界面右侧功能按钮栏的 即可弹出高级设置窗口，设置扫描对象及对应的扫描配置和拼接方式。
说明
- 若工程组内的子工程数量超过 1，新建子工程时不可再调整获取纹理功能的开关状态。
- 若当前工程组内的子工程数量超过 1，则第二个以及之后创建的子工程不可再调整分辨率。
-
分辨率：手动设置扫描分辨率；数值设置得越小，所需的数据质量越高，扫描时间越长，最终生成的网格数据较精细；取值范围为 0.05 - 10.0 mm。
说明
若界面上未显示全部的取值范围，可轻触
按钮进入精细调节模式，再轻触
/
按钮调整分辨率。 -
获取纹理：默认关闭；开启后才可以使用
纹理显隐功能，及后处理中的贴图功能。 -
高帧率模式：开启该功能后，将提升扫描速度，但模型实时显示的分辨率可能会下降。
说明
- 该功能仅在预扫时可开启或关闭。
- 该功能仅影响模型显示的分辨率，不影响工程的实际分辨率和质量色谱。
- 扫描小型物体或精细物体，建议关闭该功能，方便查看细节是否扫描完整。
- 该功能对单一工程生效，同一工程组下，创建新的工程后，可修改该功能的开启或关闭状态。
-
拼接方式：支持标志点拼接和框架点拼接。
| 拼接方式 | ||
|---|---|---|
| 标志点拼接 | 利用标志点完成拼接，适用于具有丰富规则几何特征的物体（如汽车轮胎）、基本无几何特征的平坦区域且对精度有一定要求的场景。 说明开启后，在左上角的工程信息中将显示相关图标  。 |
支持 3 mm、6 mm 和 12 mm 标志点。 |
| 框架点拼接 | 利用标志点完成拼接，适用于缺乏丰富、多变几何特征的物体且对精度要求较高的场景。说明 开启后，在左上角的工程信息中将显示相关图标 。 |
支持 3 mm、6 mm 和 12 mm 标志点。 |
红外模式¶
相机视窗¶
轻触 按钮开启相机视窗后，将出现黑白相机窗口和纹理相机窗口。
说明
纹理相机窗口仅获取纹理功能开启时显示。
为了提升扫描质量，建议您在扫描前，根据相机窗口显示，调整至合适的扫描亮度后进行扫描。相机窗口的红色点表示过曝点，当红色过曝点区域过大时，请降低相机亮度；当相机窗口显示过暗时，请提高相机亮度，直到亮度合适。
| 功能 | |
|---|---|
|
自动曝光功能。 若环境光线过暗，设备可自动调节亮度。 |
说明
正式开始扫描后，您可根据实际的扫描情况，再次调节相机亮度。
亮度调节方式支持自动曝光或手动调节：
- 自动曝光：设备根据扫描环境进行自动曝光调整；若自动曝光效果不佳，您可手动调节亮度。
- 手动调节：轻触相机窗口的上、下半部分或使用相机窗口左侧的滑动条手动调节亮度。
Col
亮度过高
Col
亮度过低
Col
亮度合适
为了提升扫描质量和纹理效果，建议您在扫描前，根据相机窗口显示，进行白平衡和亮度调节。
| 功能 | |
|---|---|
|
自动曝光功能。 若环境光线过暗，设备可自动调节亮度。 |
|
补光灯亮度调节功能。 若环境光线过暗，可轻触 切换至 开启该功能，再手动调节补光灯亮度。 |
说明
正式开始扫描后，您可根据实际的扫描情况，再次调节相机亮度。
亮度调节方式支持自动曝光或手动调节：
- 自动曝光：设备根据扫描环境进行自动曝光调整；若自动曝光效果不佳，您可手动调节亮度。
- 手动调节：轻触相机窗口的上、下半部分或使用相机窗口左侧的滑动条手动调节亮度。
工作距离¶
轻触
按钮开启工作距离调节功能，您可根据工作距离数值提示，使用扇形滑动条调节工作距离。通过此功能，可调整设备扫描的最远和最近距离，设备在扫描时，仅扫描并生成工作距离内的数据，有效过滤不需要的远处或近处的杂数据，提升数据处理效率。
去除基底¶
轻触
开启去除基底功能后，将自动识别基底面，并在扫描过程中屏蔽其下方的的模型数据（若有标志点则保留）；您可通过此功能，有效过滤不需要的杂数据，提升数据处理效率。
待模型预览场景中出现蓝色基底面后，若确认该平面即可轻触
开始扫描。
说明
- 去除基底功能默认关闭；开启此功能后，扫描预览过程中，会一直显示识别到的基底面，并实时更新。
- 您可在扫描预览时开启或关闭去除基底功能；正式进入扫描后，不可再次调整此功能开关状态。
- 若提示未识别到基底面，请调整扫描仪位置，使其对准待扫物体。
数据显示方式¶
轻触 按钮即可展开菜单列表，选择模型的数据显示方式：
- ：质量色谱开关；非纹理扫描工程默认显示质量色谱，蓝色代表扫描到的数据充分，黄色代表扫描不充分，需要进一步扫描。
- ：纹理显隐开关；仅已开启获取纹理的工程支持设置纹理，且默认显示纹理。
说明
两种数据显示方式仅可选其一；两种显示方式都关闭时，此处将显示为 。
高级设置¶
轻触界面右侧功能按钮栏的 即可弹出高级设置窗口，设置扫描对象及对应的扫描配置和拼接方式。
说明
- 若工程组内的子工程数量超过 1，新建子工程时不可再调整获取纹理功能的开关状态。
- 若工程组内的子工程数量超过 1，新建子工程时不可再修改扫人或扫物模式。
- 若当前工程组内的子工程数量超过 1，则第二个以及之后创建的子工程不可再调整分辨率。
-
扫描配置：
-
物体尺寸：可选择中大型或小型物体尺寸；此选项将会影响分辨率和工作距离的数值范围。
-
分辨率：手动设置扫描分辨率；数值设置得越小，所需的数据质量越高，扫描时间越长，最终生成的网格数据较精细。
物体尺寸 分辨率取值范围 中大型 0.5 - 10.0 mm 小型 0.2 - 1.0 mm 说明
若界面上未显示全部的取值范围，可轻触
按钮进入精细调节模式，再轻触 / 按钮调整分辨率。 -
获取纹理：默认关闭；开启后才可以使用纹理拼接、
纹理显隐功能，及后处理中的贴图功能。
-
-
拼接方式：
拼接方式 描述 标志点 特征拼接 利用被扫描物体表面的几何特征自动完成拼接，适用于具有丰富几何特征或无法粘贴标志点的物体。 说明
开启后，在左上角的工程信息中将显示相关图标
。/ 纹理拼接 利用被扫描物表面纹理自动完成拼接，适用于表面纹理图案丰富，但缺乏丰富不规则几何特征的物体。 说明
开启后，在左上角的工程信息中将显示相关图标。/ 标志点拼接 利用标志点完成拼接，适用于具有丰富规则几何特征的物体（如汽车轮胎）、基本无几何特征的平坦区域且对精度要求较高的场景。 说明
开启后，在左上角的工程信息中将显示相关图标。- 扫描中大型物体支持 6 mm 和 12 mm 标志点。
- 扫描小型物体支持 6 mm 标志点。
框架点拼接 利用标志点完成拼接，适用于缺乏丰富、多变几何特征的物体且对精度要求较高的场景。 说明
开启后，在左上角的工程信息中将显示相关图标。- 扫描中大型物体支持 6 mm 和 12 mm 标志点。
- 扫描小型物体支持 6 mm 标志点。
说明
- 需至少使用一种拼接方式。
- 建议不要同时开启特征拼接和纹理拼接，否则可能会影响扫描帧率。
- 若待扫物体较大且缺少较丰富几何特征，可以选择粘贴 12 mm 标志点进行扫描，以提升扫描效率。
- 若待扫物体体积较大，且具有丰富表面特征及较少几何特征的平坦区域，可以同时开启标志点拼接和特征拼接。
-
扫描配置：
-
分辨率：手动设置扫描分辨率；数值设置得越小，所需的数据质量越高，扫描时间越长，最终生成的网格数据较精细；取值范围为 0.5 - 10.0 mm。
说明
若界面上未显示全部的取值范围，可轻触
按钮进入精细调节模式，再轻触 / 按钮调整分辨率。 -
获取纹理：默认开启，此时可以使用纹理拼接、
纹理显隐功能，及后处理中的贴图功能。
-
-
拼接方式：
拼接方式 描述 特征拼接 利用被扫描物体表面的几何特征自动完成拼接。 说明
开启后，在左上角的工程信息中将显示相关图标。纹理拼接 利用被扫描物表面纹理自动完成拼接。 说明
开启后，在左上角的工程信息中将显示相关图标。说明
- 需至少使用一种拼接方式。
- 建议扫描人脸或身体时，使用特征拼接，不要开启纹理拼接。
④ 模型预览¶
展示模型预扫描效果；未开始扫描前，仅为扫描预览，不生成任何数据。
⑤ 距离提示¶
您可在扫描中根据界面距离条颜色指示和界面提示，调整工作距离。
- 绿色表示距离适中。
- 蓝色表示距离太远。
- 红色表示距离太近。
- 蓝绿色表示距离较近或较远。
⑥ 功能按钮¶
| 功能 | 描述 |
|---|---|
 |
轻触即可进入工程组列表。 |
|
轻触即可开始扫描。 |
 |
轻触即可新建工程组。 |
说明
当前工程组内任一子工程完成扫描并返回扫描界面后，界面右上角将出现 新建工程组按钮。
