扫描设置¶

扫描前，可针对当前扫描工程设置扫描参数。

激光扫描¶

拼接模式¶

拼接方式	描述	标志点
标志点拼接	利用标志点完成拼接，适用于具有丰富规则几何特征的物体（如汽车轮胎）、基本无几何特征的平坦区域且对精度有一定要求的场景。	支持 3 mm、6 mm 和 12 mm 标志点。
框架点拼接	利用标志点完成拼接，适用于缺乏丰富、多变几何特征的物体且对精度要求较高的场景。	支持 3 mm、6 mm 和 12 mm 标志点。
特征拼接	利用被扫描物体表面的几何特征自动完成拼接，适用于具有丰富几何特征或无法粘贴标志点的物体。	/

说明

使用特征拼接模式进行扫描，请确保扫描仪剩余电量＞ 25%。

光源模式¶

支持交叉线和平行线两种光源模式。

光源模式	描述
38 线（交叉线）	此模式适用于对物体的快速扫描。
7 线（平行线）	此模式适用于对物体的细节扫描。

扫描对象¶

支持普通和反光两种扫描对象模式；扫描反光物体时，选择反光，可提升扫描效果。

亮度调节¶

为了提升扫描质量，建议您在扫描前，根据相机窗口显示，调整至合适的扫描亮度后进行扫描。相机窗口的红色点表示过曝点，当红色过曝点区域过大时，请降低相机亮度；当相机窗口显示过暗时，请提高相机亮度，直到亮度合适。

模型质量色谱¶

以色谱的形式展示扫描质量，蓝色代表扫描到的数据质量高，黄色代表扫描不充分，需要进一步扫描。扫描不充分的数据在数据处理后可能会消失或显示异常。

说明

此功能在扫描框架点时不可用。

强光模式¶

开启后可在强光环境（如户外）下正常扫描获取物体数据。

注意

扫描物体时，请尽量避免阳光直射。

局部视角¶

开启后扫描界面只展示扫描物体的局部视角，可用于对细小孔洞的补充扫描。

说明

工程点距为 0.2 mm 以下时，建议开启该功能。

视角锁定¶

开启后扫描界面的三维场景将不再跟随扫描仪的移动而变化，可用于扫描物体的当前面。

调整点距¶

可在扫描前和暂停扫描后，拖动滑动条或输入点距数值，实时调整点距。

说明

若当前工程组内的子工程数量超过 1，则第二个以及之后创建的子工程不可使用此功能。
暂停扫描后，可修改当前工程的分辨率；修改后建议结合质量色谱，对质量较低的区域（黄色区域）再次进行扫描。

红外扫描¶

扫人模式

扫物模式

相机窗口

预览扫描仪相机获取的实时画面，通过相机窗口预览效果可以辅助扫描数据。
亮度

为了提升扫描质量，建议您在扫描前，根据相机窗口显示，调整至合适的扫描亮度后进行扫描。相机窗口的红色点表示过曝点，当红色过曝点区域过大时，请降低相机亮度；当相机窗口显示过暗时，请提高相机亮度，直到亮度合适。

说明

单击即可开启自动曝光，扫描时自动进行亮度调节。

Col

亮度过高

Col

亮度过低

Col

亮度合适
工作距离调节

针对不同大小的物体及拼接需求，需要通过拖动滑块以调节扫描仪工作距离。通过此功能，可调整设备扫描的最远和最近距离（单位：mm），设备在扫描时，仅扫描并生成扫描距离内的数据，有效过滤不需要的远处或近处的杂数据，提升数据处理效率。
平面检测

扫描时在检测到平面或接近平面的区域时，不会扫描这些数据并给予提示，能够减少拼错平面或特征的物体的概率。
说明
- 若需扫描平坦或特征少的物体，建议粘贴标志点辅助拼接。
- 若此功能效果不佳，可尝试使用去除基底功能。
模型质量色谱

以色谱的形式展示扫描质量，蓝色代表扫描到的数据质量高，黄色代表扫描不充分，需要进一步扫描。扫描不充分的数据在数据处理后可能会消失或显示异常。

说明

仅在生成点云前展示色谱。
去除基底

在扫描预览时智能实时识别最大平面并进行标记，并在扫描过程中屏蔽其下方的的模型数据；您可通过此功能，有效过滤不需要的杂数据，提升数据处理效率。

说明

扫描预览过程中标记的唯一平面可实时变化，以扫描预览结束时标记的最后一个平面为准。
调整点距

通过拖动滑块或单击向上、向下箭头按钮，修改当前单工程的点距大小。
说明
- 若当前工程组内的子工程数量超过 1，则第二个以及之后创建的子工程不可使用此功能。
- 暂停扫描后，可修改当前工程的分辨率；修改后建议结合质量色谱，对质量较低的区域（黄色区域）再次进行扫描。

相机窗口

预览扫描仪相机获取的实时画面，通过相机窗口预览效果可以辅助扫描数据。

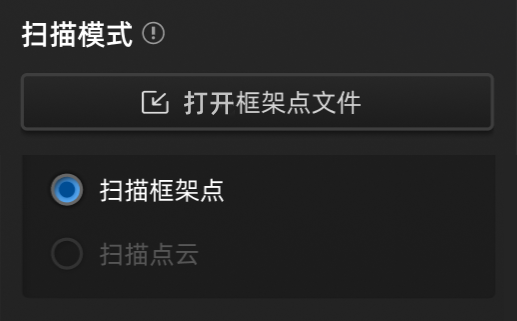

扫描模式

Col

框架点拼接模式下，需要先扫描框架点或导入框架点；完成后再切换至扫描点云模式，扫描点云数据。

Col
说明
- 若本地已有框架点文件，可单击 打开框架点文件快捷导入。
- 扫描点云过程中不支持新增框架点开关。
- 扫描点云前勾选新增框架点后，扫描过程中将新增识别到的新框架点，但新增的框架点不会保存至打开的框架点文件中。
亮度

为了提升扫描质量，建议您在扫描前，根据相机窗口显示，调整至合适的扫描亮度后进行扫描。相机窗口的红色点表示过曝点，当红色过曝点区域过大时，请降低相机亮度；当相机窗口显示过暗时，请提高相机亮度，直到亮度合适。

说明

单击即可开启自动曝光，扫描时自动进行亮度调节。

Col

亮度过高

Col

亮度过低

Col

亮度合适

工作距离调节

针对不同大小的物体及拼接需求，需要通过拖动滑块以调节扫描仪工作距离。通过此功能，可调整设备扫描的最远和最近距离（单位：mm），设备在扫描时，仅扫描并生成扫描距离内的数据，有效过滤不需要的远处或近处的杂数据，提升数据处理效率。
平面检测

扫描时在检测到平面或接近平面的区域时，不会扫描这些数据并给予提示，能够减少拼错平面或特征的物体的概率。
说明
- 若需扫描平坦或特征少的物体，建议粘贴标志点辅助拼接。
- 若对象所在平面可能会被扫描到并且可能影响拼接，建议使用去除基底功能。
模型质量色谱

以色谱的形式展示扫描质量，蓝色代表扫描到的数据质量高，黄色代表扫描不充分，需要进一步扫描。扫描不充分的数据在数据处理后可能会消失或显示异常。

说明

仅在生成点云前展示色谱。
去除基底

在扫描预览时智能实时识别最大平面并进行标记，并在扫描过程中屏蔽其下方的的模型数据；您可通过此功能，有效过滤不需要的杂数据，提升数据处理效率。

说明

扫描预览过程中标记的唯一平面可实时变化，以扫描预览结束时标记的最后一个平面为准。
调整点距

通过拖动滑块或单击向上、向下箭头按钮，修改当前单工程的点距大小。
说明
- 若当前工程组内的子工程数量超过 1，则第二个以及之后创建的子工程不可使用此功能。
- 暂停扫描后，可修改当前工程的分辨率；修改后建议结合质量色谱，对质量较低的区域（黄色区域）再次进行扫描。
