Datenbearbeitung

Nach einer Pausescanning, Sie können die verwendenediting toolsUndright sidebarFunktionen in der Scan -Schnittstelle zum Bearbeiten der Daten und zum Generieren genauer 3D -Punktwolken.

Bearbeitungswerkzeugleiste

Nachdem Sie nach dem Scannen oder Generieren von Punktwolken pausieren, können Sie die folgenden Tools verwenden, um die Daten zu bearbeiten.

Hinweis

Nachdem Sie die Daten bearbeitet haben, können Sie weiterhin klicken um zusätzliche Scans durchzuführen.

Funktion
Beschreibung

Perspektive Ansicht		 Das Objekt erscheint bei näherer und kleiner, wenn weiter entfernt ist, was mit der Regel der normalen menschlichen Augen übereinstimmt, um die 3D-Welt zu beobachten.

Orthogonale Ansicht		 Das Objekt erscheint nicht größer, wenn sie näher und kleiner ist, wenn sie weiter entfernt ist; Die Größe des in der Ansicht angezeigten Objekts ist unabhängig vom aktuellen Standpunktabstand.
Klicken Sie erneut auf diese Schaltfläche, um zuPerspektivansichtzu wechseln.

Multi View		 Beachten Sie die Daten aus 6 verschiedenen Ansichten.

Schneidebene		 Erstellen Sie eine Schneidebene, um schnell zu schneiden.
Funktion
Beschreibung

Punktwolkenbearbeitung		 In diesem Modus können nur Punktwolken ausgewählt werden. Klicken Sie erneut darauf, um zu Markierungen bearbeiten zu wechseln.
Hinweis
Mehrere Rückgängig- und Wiederherstellungsvorgänge werden unterstützt.

Markierungen bearbeiten		 In diesem Modus können nur Markierungen ausgewählt werden. Klicken Sie erneut darauf, um zur Punktwolkenbearbeitung zu wechseln.
Hinweis
  • Es müssen mindestens 4 Markierungen beibehalten werden.
  • Mehrfaches Rückgängigmachen und Wiederherstellen wird unterstützt.
    		•

    Zurückspulen    		 Ziehen Sie den Fortschrittsbalken, um die Scandaten eines bestimmten Frames auszuwählen (rot markiert). Durch Klicken auf Bestätigen werden die entsprechenden Daten gelöscht. Durch Klicken auf Beenden wird der aktuelle Vorgang verworfen und der Rücklauf beendet.
    Hinweis
  • Diese Funktion wird nur im IR-Scan unterstützt.
  • Wenn die aktuellen Daten weniger als 50 Frames umfassen, ist diese Funktion nicht verfügbar.
  • Bis zu 200 Frames Daten können einmal zurückgespult werden; Sie können bis zum ersten Frame dieses Scans mehrmals zurückspulen.
    		•
    Funktion
    Beschreibung

    Rechteck    		 Rechteckigen Bereich auswählen oder abwählen.
  • Mit Shift+linke Maustasteauswählen.
  • Mit Ctrl+linke Maustasteabwählen.
    		•

    Polygon    		 Polygonalen Bereich auswählen oder abwählen.
  • Mit Shift+linke Maustasteauswählen.
  • Mit Ctrl+linke Maustasteabwählen.
    		•

    Lasso    		 Wählen Sie den Bereich mit dem Lasso-Werkzeug aus oder heben Sie die Auswahl auf.
  • Wählen Sie mit ++shift+linke Maustaste++aus.
  • Wählen Sie mit ++ctrl+linke Maustaste++aus.
    		•

    Linie    		 Wählen Sie den Bereich mit dem Geraden-Werkzeug aus oder heben Sie die Auswahl auf.
  • Wählen Sie mit ++shift+linke Maustaste++aus.
  • Wählen Sie mit ++ctrl+linke Maustaste++aus.
    		•

    Pinsel    		 Wählen Sie den Bereich mit dem Pinselwerkzeug aus oder heben Sie die Auswahl auf.
  • Verwenden Sie Shift+linke Maustastezum Auswählen; verwenden Sie Shift+Mausrad, um die Pinselgröße anzupassen.
  • Verwenden Sie Ctrl+linke Maustastezum Aufheben der Auswahl; verwenden Sie Ctrl+Mausrad, um die Pinselgröße anzupassen.
    		•
    Funktion
    Beschreibung
    		 Funktion
    Beschreibung

    Wählen Sie alle    		 Wählen Sie alle Daten aus.
    nicht ausgewählt    		 Alle Auswahl abbrechen.

    verbundene Domäne    		 Klicken Sie auf die Schaltfläche, nachdem Sie einen Datenpatch ausgewählt haben, und alle verbundenen Bereiche mit den ausgewählten Daten werden ausgewählt
    invert    		 Die Auswahl zurückkehren.

    Ausgewählte Daten löschen    		 Ausgewählte Daten löschen.
    Funktion
    Beschreibung
    		 Funktion
    Beschreibung

    rückgängig    		 Die letzte Löschung wird rückgängig gemacht.
    Redo    		 Die letzte Operation wird erneuert.
    Klicken Sie mehrfach, um mehrere Operationen zu wiederholen.

    stornieren bearbeiten    		 Alle Änderungen rückgängig machen.
    Bearbeiten    		 Wenden Sie alle Änderungen an.

    Schneidebene

    Mit dem Schneidflugzeugwerkzeug kann Daten unter der Basis oder mehreren Ebenen eines Objekts schnell entfernt werden. Sie können Schneidebenen über das Einstellungsfeld links erstellen und bearbeiten. Nach dem Auftragen der Schneidebene werden die Daten unterhalb der Schneidebene beim Wieder Scannen nicht mehr gesammelt.

    Schaffung

    1. Klicken Sie in der Bearbeitungs -Symbolleiste unten in der Schnittstelle Um die Schnittflugzeug -Werkzeugschnittstelle einzugeben.

    2. Wählen Sie die Erstellungsmethode aus und befolgen Sie die Schnittstellenanforderungen, um die Schneidebene zu erstellen.

      Methode
      Beschreibung
      Punktwolke anpassen Drücken Sie Shift+Linkstaste, um Daten auszuwählen und die Schnittebene entsprechend den ausgewählten Daten zu erstellen.
      Gerade erstellen Drücken Sie Shift+Linkstaste, um eine Linie zu zeichnen und die Schnittebene entsprechend der Linie zu erstellen.
      Nach Markierungen Drücken Sie Shift+Linkstaste, um Markierungen auszuwählen.
      Zum Erstellen der Schnittebene sind mindestens 3 Markierungen erforderlich.

    Hinweis

    • Beim Speichern einer globalen Markierdatei wird die Schneidebene zusammen gespeichert.
    • Die im aktuellen Projekt erstellte Schneidebene ist für dieses Projekt nur wirksam.
    • Nach dem Erstellen einer Schneidebene werden Daten unterhalb der Schneidebene nicht mehr gesammelt.
    • Schneidebenen können nach der Öffnung einer globalen Markierdatei oder nach dem Scannen globaler Marker (vor und nach der Optimierung) erstellt werden.

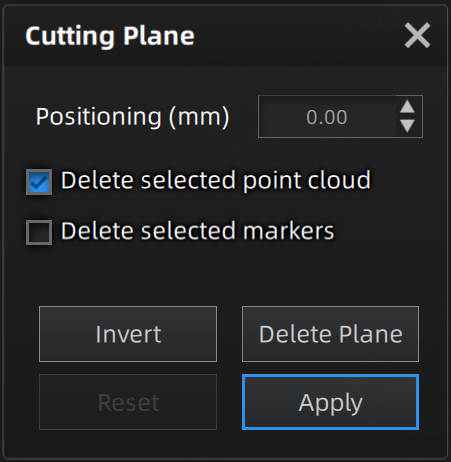

    Bearbeitung

    Col

    • Löschen Sie die ausgewählten Point -Cloud -Daten / -Markierungen: Beim Ticked werden die ausgewählten Punktwolkendaten oder -markierungen rot hervorgehoben.Bewerben SieDie Bearbeitung, um die hervorgehobenen Punktwolken oder Markierungen zu löschen.

      Vorsicht

      • Das Deaktivieren der Option Löschen Sie die ausgewählten Point -Cloud -Date ist in der aktuellen Version nicht möglich.
      • Es wird nicht unterstützt, alle Punktwolken zu löschen.
      • Mindestens vier Marker sollten im vorderen Erscheinungsbild der Schneidebene bleiben.

    Col


    • Invert: Verwenden Sie diese Taste, um die Auswahl der Daten durch Umdrehen der Schneidebene umzukehren.
    • Ebene löschen: Durch Klicken auf diese Schaltfläche löscht die aktuelle Schneidebene und kehrt zur Schnittstelle zurück, um eine neue Schneidebene zu erstellen.
    • Zurücksetzen: Setzen Sie alle Operationen zurück, die nach der Erstellung der Schneidebene ausgeführt wurden.
    • Bewerben Sie: Wenden Sie alle vorgenommenen Änderungen an.

    Col

    Col

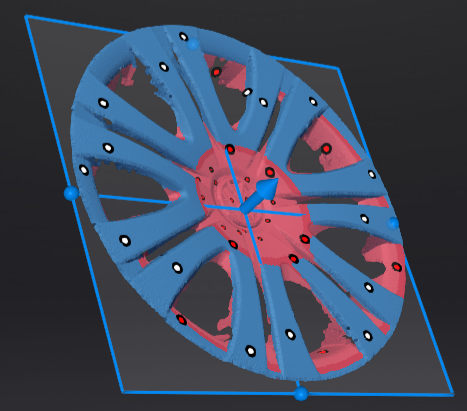

    • Positionierung: Die Schneidebene kann auf zwei Arten übersetzt werden:
      • Ziehen Sie den normalen Pfeil auf die Schneidebene Um die Schneidebene zu übersetzen.
      • Eingabe der Übersetzungsabstand (Einheit: mm) in das Wertbox, um die Schneidebene zu übersetzen.
    • Rotation: Die Schneidebene kann gedreht werden, indem die Kugel auf die Schneidebene geschleppt wird, verwendete die gegenüberliegende Achse der aktuell ausgewählten Kugel als Mittelachse für die Drehung.

    Rechte Seitenleiste

    In der Scan -Schnittstelle können Sie mehr Funktionen in der rechten Seitenleiste verwenden.

    Funktion
    Beschreibung

    Punktwolke generieren    		 Generiert Punktwolken direkt und ohne Optimierung.

    Punktwolke optimieren und generieren    		 Optimieren und dann Punktwolken generieren. Diese Option wird empfohlen, wenn Sie höhere Genauigkeitsanforderungen haben oder wenn aufgrund von Ausrichtungsfehlern während des Scannens ein Layering-Problem auftritt.
    Funktion
    Beschreibung
    		 Funktion
    Beschreibung

    Projektgruppe    		 Erstellen oder öffnen Sie eine Projektgruppe.
    Scan löschen    		 Löschen Sie die aktuellen Daten, um einen erneuten Scan durchzuführen.

    Ausrichten    		 Richtet die Daten nach Bedarf aus.
    Scan exportieren    		 Speichert die gescannten Daten lokal im angegebenen Format.

    Mesh    		 Mesh Ihr Modell.

    Verknüpfung

    Verknüpfung
    Funktion
    Halten Sie die linke Knopfton gedrückt und bewegen Sie den Cursor Drehen Sie die Daten
    Halten Sie die Middle Button gedrückt und bewegen Sie den Cursor Übersetzen Sie die Daten
    Halten Sie Down Shift+links-Button Wählen Sie den Datenbereich aus
    Drücken Sie Ctrl+links-Knopf Deaktivieren Sie den Datenbereich
    Scroll Wheel Zoomen oder zoomen Sie die Daten
    SpaceBar Bearbeitungen anwenden beim Bearbeiten von Daten
    Löschen Löschen Sie die ausgewählten Daten

    Kontextmenü

    Funktion
    Beschreibung
    Wählen Sie alle ausgewählten Daten / verbundenen Domäne / Invert / Invert / DefoLect Die Funktion ist dieselbe wie die Funktion der Bearbeitungssymbolleiste und kann über Tastenkombinationen bedient werden.
    Anpassende Ansicht Die Daten auf der Benutzeroberfläche werden in der Mitte in der entsprechenden Größe angezeigt und können über Tastenkombinationen bedient werden.
    Drehzentrum festlegen Das Drehzentrum kann mit der linken Maustaste auf die Daten gesetzt werden.
    Drehzentrum zurücksetzen Das Drehzentrum wird wieder auf das Datenzentrum zurückgesetzt.
    Untere Kamera Das Kamerafenster öffnen oder schließen.
