创建特征

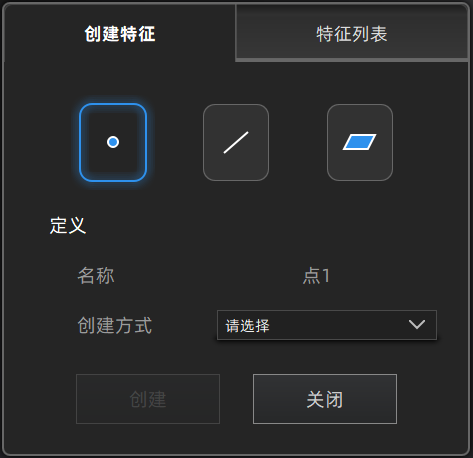

在测量界面右侧，单击 ，即可弹出创建特征窗口，可为模型创建特征点、特征线和特征面。

Col

Col

说明

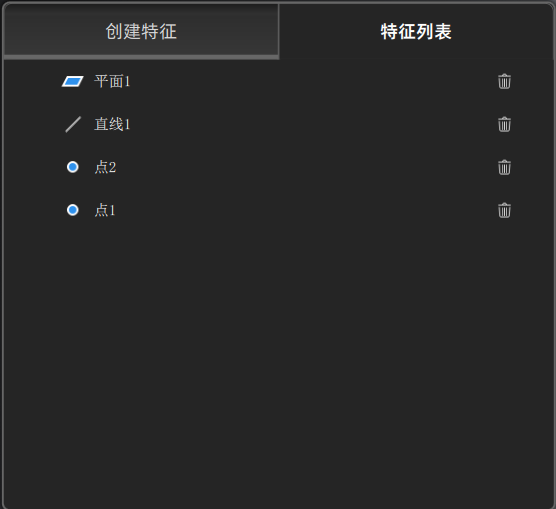

可切换至特征列表查看已创建特征；单击 可删除已创建特征。

特征点

可使用选择点或线面相交的方式创建特征点。

选择点线面相交

1. 选择选择点为创建方式。
2. 在模型上单击进行选点。
3. 单击创建可创建单个特征点。

说明

选点后若未单击创建，在模型上再次单击即可重新选点。

1. 选择线面相交为创建方式。
2. 单击模型上已创建的特征线，或在直线的下拉列表中选择已创建的特征线。
3. 单击模型上已创建的特征面，或在平面的下拉列表中选择已创建的特征面。
4. 单击创建可创建单个特征点。

说明

• 不可选取特征面上的特征线。
• 不可选取平行的特征线和特征面。
• 使用此方式创建特征点，需要提前创建好特征线和特征面。

特征线

2 个点两面相交

1. 选择 2 个点为创建方式。

2. 通过单击数据上任一位置或单击已创建的特征点，选择两个点。

   说明

   可在选择处，单击选中 从或 到，重新进行选点。

3. 单击创建可创建单条特征线。

1. 选择两面相交为创建方式。
2. 单击模型上已创建的特征面，或在面的下拉列表中进行选择已创建的特征面。
3. 选择两个平面后，单击创建可创建单条特征线。

说明

• 不可选取的两个平行的特征面。
• 使用此方式创建特征线，需要提前至少创建两个特征面。
• 未单击创建前，可在选择处，单击选中 平面，重新选择平面。

特征面

3 个点点线拟合最佳拟合

1. 选择 3 个点为创建方式。

2. 通过单击数据上任一位置或单击已创建的特征点，选择三个点。

   说明

   • 选取的三个特征点不可处于同一平面。
   • 可在选择处，单击选中 点 1 / 点 2 / 点 3，重新进行选点。

3. 单击创建可创建单个特征面。

1. 选择点线拟合为创建方式。
2. 单击模型上已创建的特征线，或在直线的下拉列表中选择已创建的特征线。
3. 通过单击数据上任一位置或单击已创建的特征点，选择点。
4. 单击创建可创建单个特征面。

说明

• 选取的点不能处于选取的特征线上。
• 未单击创建前，可在选择处，单击选中 直线 / 点，重新选择特征线或特征点。

使用编辑工具栏的选择工具，选中数据后，单击创建可创建单个特征面，生成的平面是与所选区域的偏差最小的面。

说明

编辑工具栏详细内容请见点云编辑章节。
