Mesh Bearbeitung

Nach dem Mesh der Modell-Daten wechselt die Software automatisch zur Nachbearbeitungs-Schnittstelle. Alternativ können Benutzer direkt auf die Navigationsleiste klicken, um die Nachbearbeitungs-Schnittstelle aufzurufen und Daten importieren.

Linkes Panel

Klicken Sie auf +, um die Funktion zu aktivieren.

Funktion	Anweisung	Hinweis
Vereinfachung	Nach der Vereinfachung werden die Polygonanzahl, die Dateigröße und die Details der Daten insgesamt reduziert. Stellen Sie das Verhältnis von 0 bis 99 ein, wobei der Standardwert 0 ist.	Das Ergebnis wird nicht durch mehrere Vorgänge der Vereinfachung hinzugefügt.
Mesh Bearbeitung	Es kann die Qualität der Daten verbessern, indem mehr Dreiecke in Krümmungsbereichen hinzugefügt warden. Stellen Sie das Verhältnis von 0 bis 100 ein, wobei der Standardwert 0 ist.	/
Glätten	Das mögliche Rauschen auf der Oberfläche der Scandaten glätten. Verhältnis von 0 bis 100 einstellen und der Standardwert ist 0.	Es kann gleichzeitig einige kleine Details entfernen oder scharfe Kanten glätten.
Kleinteile entfernen	Entfernen Sie kleine, vom Hauptdatensatz nicht verbundene, schwebende Teile. Der Maximalwert ist das Quadrat der Diagonallänge des schwebenden Teils geteilt durch 10, MAX = (L/10)². Stellen Sie das Verhältnis von 0 bis 100 ein, wobei der Standardwert 0 ist.	Das Ergebnis wird nicht durch mehrere Vorgänge zu Kleinteile entfernen hinzugefügt.

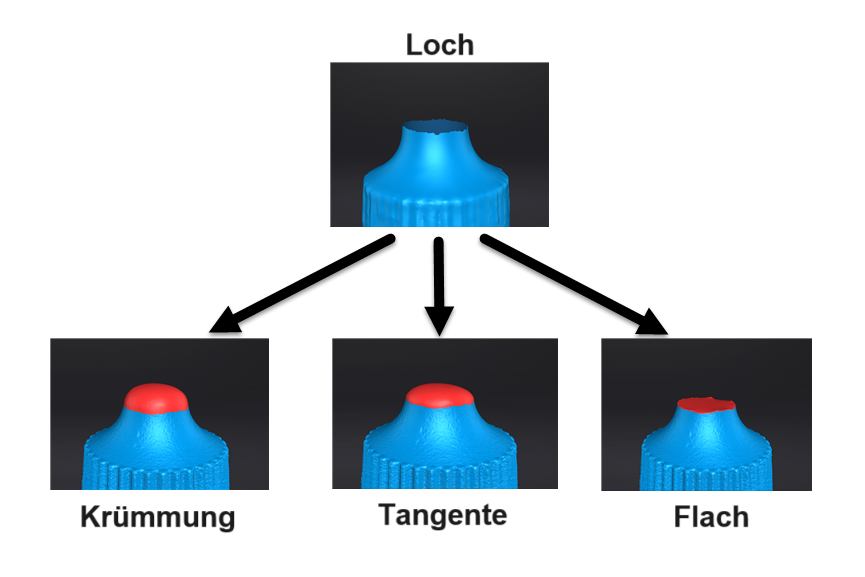

Auto-Lochfüllung	Automatisch alle Löcher mit einem kleineren Umfang als die eingegebene Zahl füllen.	Lochfülltyp:

Funktion	Anweisung	Hinweis
Lochfüllung Manuell füllen	Wählen Sie den Fülltyp aus und klicken Sie auf die zu füllenden Löcher. Die Ränder der Löcher werden grün angezeigt und die Löcher werden nach dem Füllen rot.	/
Schneidebene Funktion	Definieren Sie eine Ebene, indem Sie eine gerade Linie zeichnen. Löschen Sie die Auswahl und schließen Sie das Mesh am Schnittpunkt. Verwenden Sie die Schnittebene, um das Mesh am CSYS auszurichten.	/

Hinweis

Beim Durchführen von Lochfülloperationen können Sie zunächst die benachbarten Bereiche löschen, um den endgültigen Füllungseffekt des Lochs zu optimieren. Je größer der Wert für das Löschen des Nachbarbereichs eingestellt ist, desto mehr Daten werden am Rand des Lochs gelöscht.

Unteres Panel

Weitere Informationen sehen Sie bitte unter Daten Bearbeitung.

Rechtes Panel

Symbol	Funktion	Beschreibung
	Datei Öffnen	Datei (STL, OBJ, PLY) zur Nachbearbeitung öffnen.
	Daten exportieren	: Scandaten im angegebenen Format (ASC, XYZ, LAS, TXT, STL, OBJ, PLY, 3MF) lokal speichern. : Wenn Sie EXModel installiert haben und sich in der Nachbearbeitungs- oder Messschnittstelle mit Netzdaten befinden, klicken Sie auf zum Wechseln zu EXModel und Importieren der Daten.
	Daten teilen	Nutzen Sie Ihr Sketchfab-Konto, um das Modell zu teilen.
	Software von Drittanbietern	Die Drittanbieter-Software öffnen.
	Modell anzeigen	Nach dem Klicken auf oder durch Drücken von F12 wird das Modell in Rotation angezeigt. Die Rotationsgeschwindigkeit kann durch Klicken auf angepasst werden. Drücken Sie erneut F12 oder Esc , um die Modellanzeige zu beenden. Das Modell wird nur im Uhrzeigersinn aus dem aktuellen Blickwinkel angezeigt. Wenn Sie andere Blickwinkel anzeigen möchten, verlassen Sie die Anzeige und passen Sie den Blickwinkel in der Nachbearbeitungs-Schnittstelle an.
