Kalibrierung

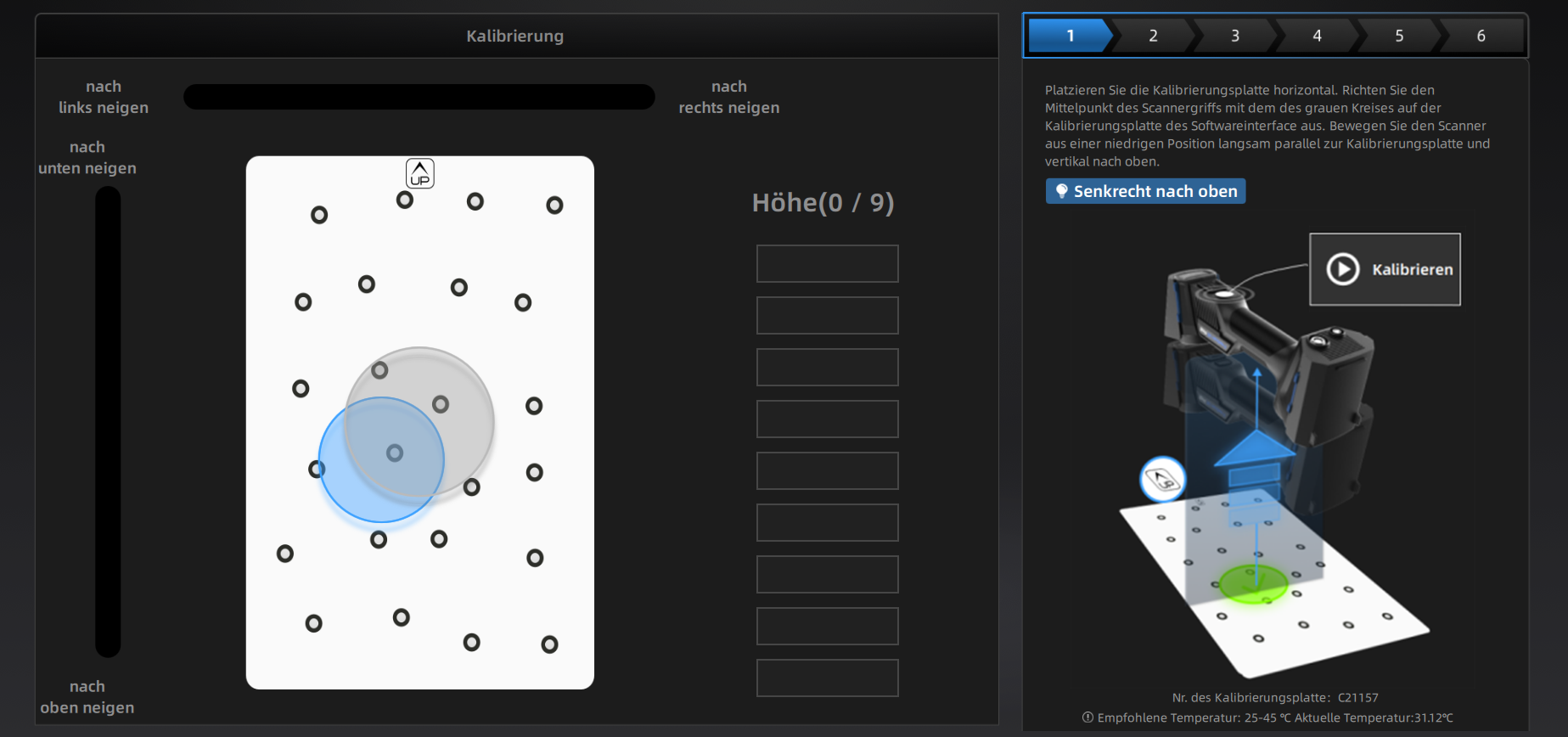

Folgen Sie den Schritten des Kalibrierungsassistenten auf der rechten Seite der Benutzeroberfläche.

Vorsicht

Bitte wenden Sie sich an den technischen Support, wenn die Meldung (Falsche Laser-Kalibrierungsdatei) angezeigt wird.

Schritte

1. Legen Sie das Kalibrierungsbrett horizontal.
2. Legen Sie den Scanner in dieselbe Richtung wie in der Abbildung gezeigt.
3. Richten Sie den Zentrumpunkt des Geräts mit dem Zentrumpunkt des grauen Kreises auf dem Kalibrierungsbrett aus.

4. Um die Kalibrierung zu starten, drücken Sie die Schaltfläche auf dem Scanner oder klicken Sie auf Kalibrieren an der Schnittstelle.



5. Bewegen Sie das Gerät langsam und passen Sie den Abstand zwischen dem Scanner und dem Kalibrierungsbrett entsprechend der Anzeige des Höhenfelds an.

6. Bewegen Sie das Gerät weiter, bis alle Höhenfelder grün werden.
7. Passen Sie die Position des Scanners entsprechend den Anweisungen auf der Schnittstelle an. Wiederholen Sie die Schritte 4 bis 5, um die Kalibrierung für die verbleibenden Richtungen abzuschließen.
8. Überprüfen Sie das Kalibrierungsergebnis.

Hinweis

• Bitte kalibrieren Sie erneut, falls die Kalibrierung fehlschlägt.
• Stellen Sie während des Kalibrierungsvorgangs sicher, dass sich keine große Anzahl von Markern um das Kalibrierungsbrett befindet, um die Kalibrierungsgenauigkeit nicht zu beeinträchtigen.
• Wenden Sie sich an den Lieferanten oder den technischen Support, wenn die Kalibrierung nach mehreren Versuchen weiterhin fehlschlägt.

Col

Die Navigationsleiste oben in der Schnittstelle zeigt die Uhrzeit an, zu der die Kalibrierung erfolgreich abgeschlossen wurde. Wenn innerhalb von 7 Tagen nach Abschluss der vorherigen Kalibrierung keine weitere Kalibrierung durchgeführt wird, erscheint . Es wird empfohlen, die Kalibrierung erneut durchzuführen, um die Scan-Genauigkeit sicherzustellen.

Col

Laser-Ebenen-Kalibrierung

Es wird empfohlen, eine Laser-Ebenen-Kalibrierung durchzuführen, wenn das Gerät während des Scanvorgangs übermäßiges Rauschen oder Scan-Fehler aufweist.

Hinweis

Vor der Verwendung muss die Laser-Ebenen-Kalibrierung in Einstellungen > Laser-Scan-Einstellungen aktiviert werden.

1. Bitte befestigen Sie vor der Kalibrierung Markierungen:

   • Eine nicht reflektierende, einfarbige helle Ebene
   • Im Bereich von 600 mm × 800 mm
   • Es wurden mindestens 16 Markierungen angebracht, von denen jede 6 mm groß war
   • Äußerer Markierungsabstand: 200 - 300 mm
   • Innerer Markierungsabstand: 100 - 150 mm

   Vorsicht

   Befestigen Sie Markierungen nicht an Oberflächen mit Merkmalen oder unebenen Oberflächen.

2. Richten Sie die befestigten Markierungen aus, positionieren Sie das Gerät entsprechend der in der Abbildung gezeigten Richtung, wobei der Mittelpunkt den befestigten Markierungen entspricht. Passen Sie die Höhe an, um den Höhenbalken in der Software-Schnittstelle auf grün zu füllen.
