Feature Erstellen

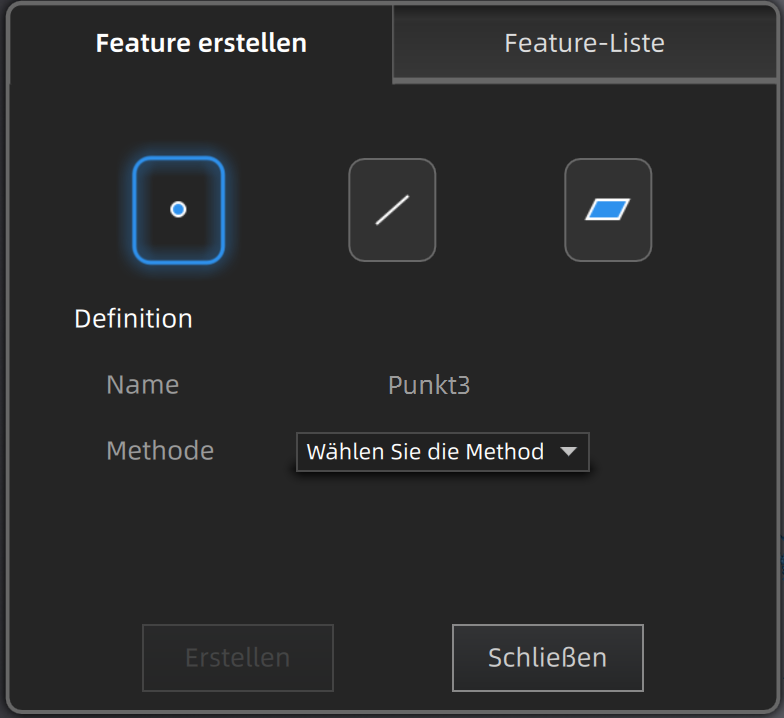

klicken Sie auf und es wird ein Fenster zum Feature Erstellen auf der linken Seite geöffnet.

Col

Col

Hinweis

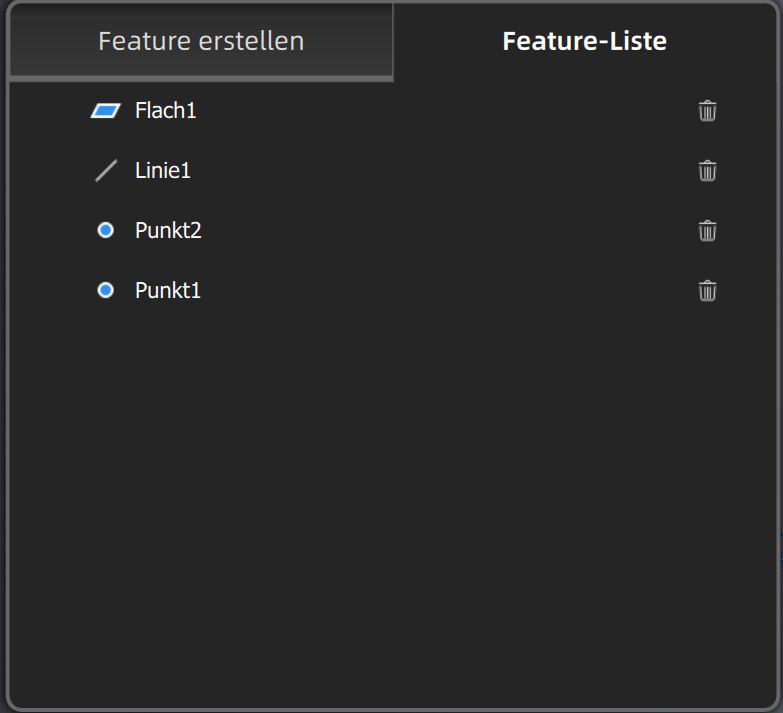

Sie können zur Feature-Liste wechseln, um die erstellten Merkmale zu überprüfen. Sie können auch auf klicken, um Merkmale zu löschen.

Erstellungsmethode
Beschreibung
Hinweis
Ausgewählte Punkte
  1. Klicken Sie auf die Daten, um den Punkt auszuwählen.
  2. Klicken Sie auf Erstellen, um einen Punkt zu erstellen.
/
Linie-Ebene-Schnittstelle
  1. Klicken Sie auf die vorhandenen Merkmalslinien oder wählen Sie Linien aus der Dropdown-Liste aus.
  2. Klicken Sie auf die vorhandenen Merkmalsebenen oder wählen Sie Ebenen aus der Dropdown-Liste aus.
  3. Klicken Sie auf Erstellen, um einen Merkmalspunkt zu erstellen, der die Schnittstelle zwischen der nicht parallelen Linie und der Ebene bildet.
  • Die Merkmalslinie darf nicht in der Merkmalsebene liegen.
  • Die Merkmalslinie darf nicht parallel zur Merkmalsebene verlaufen.
Erstellungsmethode
Beschreibung
Hinweis
Punkt-Punkte
  1. Klicken Sie auf die Daten oder vorhandene Merkmalspunkte, um den Punkt auszuwählen. Sie können das Kontrollkästchen vor Von oder Bis aktivieren und die Merkmalspunkte erneut auswählen.
  2. Klicken Sie auf Erstellen, um eine Linie zu erstellen.
/
Schnittpunkt Fläche-Fläche
  1. Klicken Sie auf die vorhandenen Merkmalsebenen oder wählen Sie Ebenen aus der Dropdown-Liste aus.
  2. Nachdem Sie zwei Ebenen ausgewählt haben, klicken Sie auf Erstellen, um den Schnittpunkt zweier nicht paralleler Ebenen zu erstellen
  • Erstellen Sie im Voraus zwei Merkmalsebenen.
  • Die Merkmalsebenen dürfen nicht parallel zueinander sein.
Erstellungsmethode
Beschreibung
Hinweis
3 Punkte Anpassung
  1. Klicken Sie auf die Daten oder vorhandene Merkmalspunkte, um den Punkt auszuwählen und klicken Sie auf Erstellen, um eine Ebene zu erstellen.
  2. Klicken Sie auf Erstellen, um eine Ebene zu erstellen.
  • Aktivieren Sie das Kontrollkästchen vor den drei Punkten und wählen Sie den Punkt erneut aus.
  • Die drei Punkte dürfen nicht auf einer Linie liegen.
    		•
    Punkt-Linie-Passung
    1. Klicken Sie auf vorhandene Merkmalslinien oder wählen Sie Linien aus der Dropdown-Liste aus und klicken Sie auf Erstellen, um eine Ebene zu erstellen.
    2. Klicken Sie auf die Daten oder vorhandene Merkmalspunkte, um den Punkt auszuwählen und klicken Sie auf Erstellen, um eine Ebene zu erstellen.
    		 Der Punkt darf nicht auf der Linie liegen.
    Beste Anpassung Wenn Daten ausgewählt sind, klicken Sie auf Erstellen, um eine Ebene zu erstellen, die die geringste Abweichung von der ausgewählten Fläche hat.
    Hinweis
    Sie können Bearbeitungswerkzeuge oder Tastenkombinationen verwenden, um die Daten auszuwählen.
    /
