Verbindung

Bitte folgen Sie den Anweisungen unten, um die drahtlose oder kabelgebundene Methode zur Verbindung des Geräts auszuwählen.

Kabelgebundene Verbindung

Einführung in den Hub

Nr. Name
Beschreibung
① Netzwerkanschluss Um den Tracker, den Scanner und den Computer zur Datenübertragung zu verbinden.
② Hilfsstromanschluss Um den Netzadapter anzuschließen. Er ist nur verfügbar, wenn ein erweiterter Tracker verwendet wird.
③ Systemstromanschluss Um den Netzadapter anzuschließen. Es ist ein Hauptstromanschluss des Systems.

Nr. Name
Beschreibung
① Stromausgang Um den erweiterten Tracker mit Strom zu versorgen.
② Stromausgang Um den Tracker mit Strom zu versorgen.
③ Stromausgang Um den Scanner mit Strom zu versorgen.
④ Netzwerkanschluss Um die Daten des erweiterten Trackers zu übertragen.
⑤ Netzwerkanschluss Um die Daten des Trackers zu übertragen.
⑥ Netzwerkanschluss Um die Daten des Scanners zu übertragen.

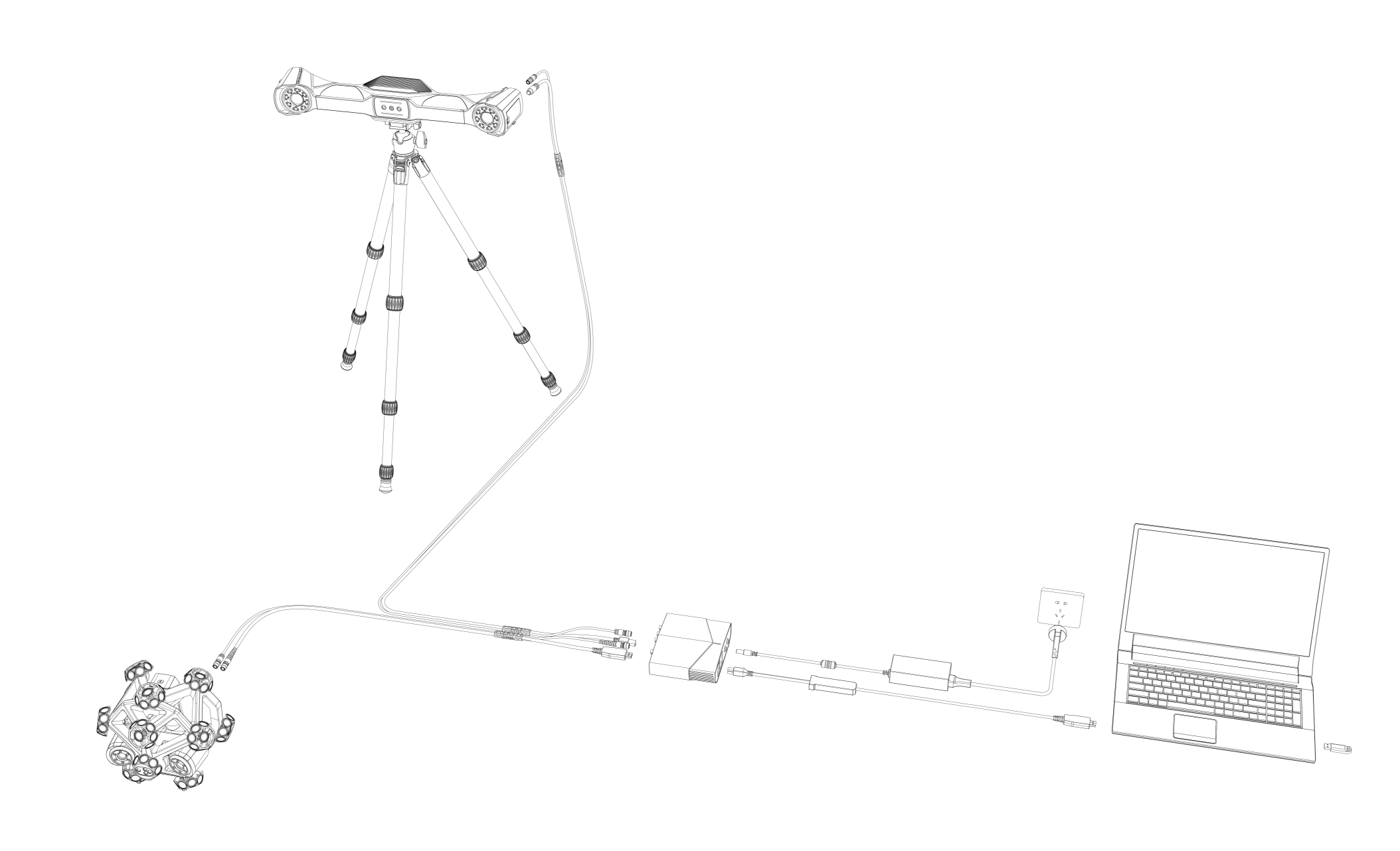

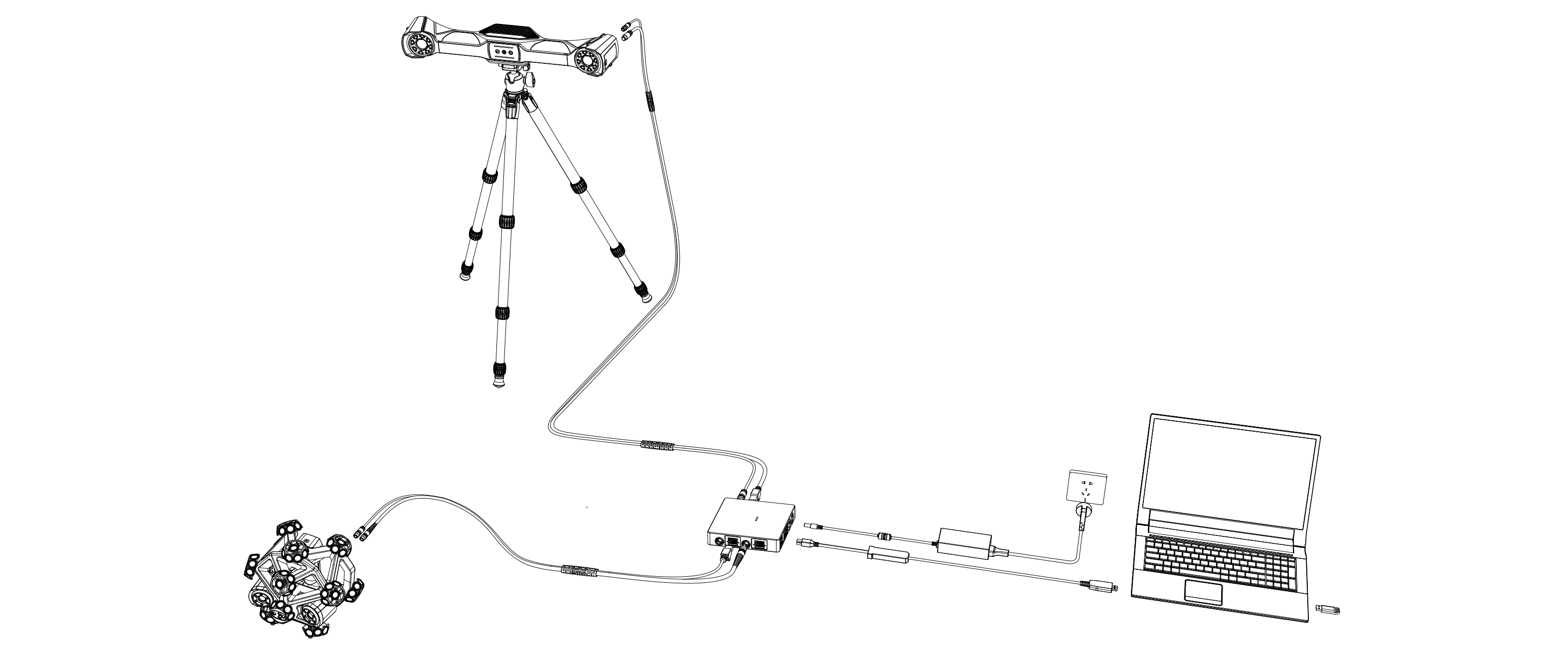

Verbindungsschritte

  1. Installieren Sie den Tracker auf dem Stativ und ziehen Sie die Schrauben fest.
  2. Stecken Sie den Stromstecker und den Datenkabelstecker in die untere Buchse des Trackers.
  3. Stecken Sie den Stromstecker und den Datenkabelstecker in die untere Buchse des Scanners.
  4. Stecken Sie den Stromstecker und den Datenkabelstecker des Trackers in den Hub.
  5. Stecken Sie den Stromstecker und den Datenkabelstecker des Scanners in den Hub.
  6. Schließen Sie ein Ende des Netzwerkkabels an den Hub und das andere Ende an den Netzwerkanschluss des Computers an.
  7. Schließen Sie das Netzkabel an den Netzadapter an, um das Gerät mit Strom zu versorgen; das Gerät wird nach dem Einschalten automatisch hochgefahren.
  8. Stecken Sie den Dongle in den Computer.
  9. Überprüfen Sie nach dem Starten der Software den Verbindungsstatus des Geräts.

Drahtlose Verbindung

  1. Verbinden Sie Ihren Computer und den Router mit einem Netzwerkkabel.

  2. Schalten Sie den Router ein.

  3. Installieren Sie die entsprechenden Batterien in den Scanner und den Tracker.
  4. Drücken Sie die Einschalttaste.
  5. Stecken Sie den Dongle in den Computer.
  6. Überprüfen Sie nach dem Starten der Software den Verbindungsstatus des Geräts.

Hinweis

Für weitere Informationen zu drahtlosen Verbindungen und verwandten Illustrationen siehe Geräte-Paarung.
