Scan Mesh¶

Durch diesen Scan-Modus können schnell Mesh-Daten erfasst werden.

Vorsicht

Im Trak-Modus > UE Nova+ / UE Nova > Scan Mesh oder im Laser-Modus > Scan Mesh bitte Marker auf dem Objekt anbringen, bevor Sie scannen.

Trak-Modus¶

Im Trak-Modus kann der UE Nova+ / UE Nova allein oder zusammen mit dem TE Nova+ / TE Nova gescannt werden.

UE Nova+ / UE Nova¶

Schritte

Wählen Sie das Scan-Gerät als TE Nova+ / TE Nova aus.

Hinweis

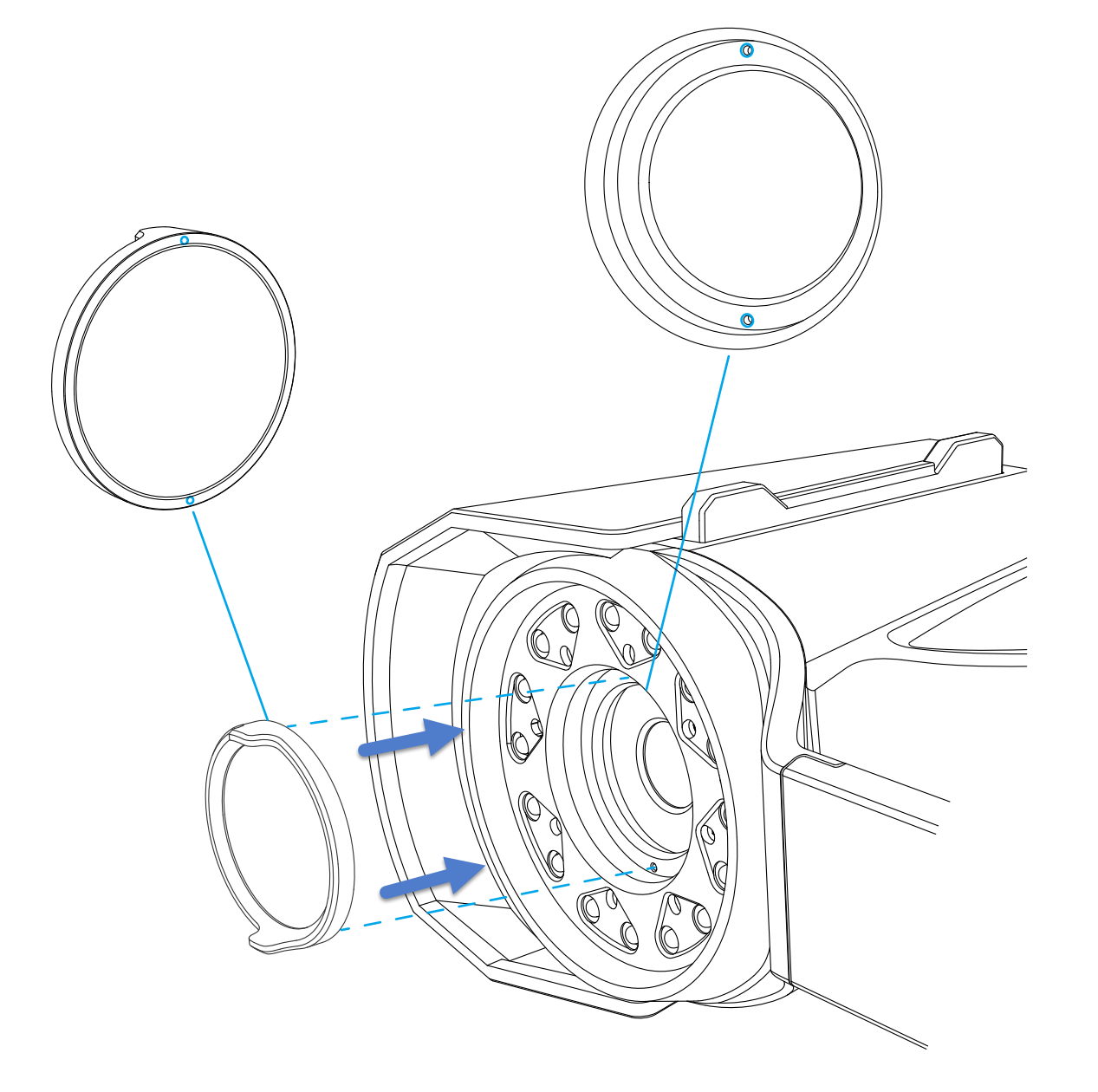

Wenn Sie im Freien bei starkem Licht scannen müssen, installieren Sie bitte einen Filter auf dem UE Nova+ / UE Nova, wie in der folgenden Abbildung gezeigt, um ein besseres Scanning-Erlebnis zu erzielen. Nach Abschluss des Scannens entfernen Sie den Filter vom UE Nova+ / UE Nova und lagern ihn ordnungsgemäß für die zukünftige Verwendung.
(Optional) Wechseln Sie den Scan-Modus zu Scan Mesh.
(Optional) Klicken Sie auf oder drücken Sie die mittlere Taste am Tracker, um eine Vorschau des Scannens anzuzeigen. Sie können die Scan-Leistung überprüfen und Parameter anpassen.
Hinweis
- Die zu diesem Zeitpunkt gescannten Daten werden nicht automatisch gespeichert und dienen nur zur Ansicht des Scanning-Effekts.
- Vorschau kann deaktiviert werden, indem Sie auf in der oberen rechten Ecke der Benutzeroberfläche klicken. Nach der Deaktivierung können Sie den Vorschritt überspringen.
Klicken Sie auf oder drücken Sie die mittlere Taste am Tracker, um zu scannen.
Klicken Sie auf oder drücken Sie die mittlere Taste, um das Scannen zu pausieren; klicken Sie erneut auf oder drücken Sie die mittlere Taste, um das Scannen fortzusetzen.
Nach dem Scannen klicken Sie auf um die Daten zu speichern; oder Sie können zu UE Nova+ / UE Nova > Teilauflösung wechseln, um das Scannen fortzusetzen.

TE Nova+ / TE Nova¶

Vorsicht

Es ist erforderlich, dass sowohl der Tracker als auch der Scanner online sind.

Schritte

Hinweis

Vor dem Scannen oder nach dem Pausieren, passen Sie den effektiven Tracking-Bereich des Trackers über die Option Tracking-Bereich in der oberen rechten Ecke an. Es werden keine Daten außerhalb des Tracking-Bereichs erfasst.
Nach dem Wechsel von UE Nova+ / UE Nova > Photogrammetrie zu TE Nova+ / TE Nova > Scan Mesh bleibt die Größe des Erkennungsmarkers von Neue globale Marker hinzufügen in Scan Mesh mit der in Photogrammetrie konfigurierten Markergröße konsistent.

Wählen Sie das Scan-Gerät als UE Nova+ / UE Nova aus.
(Optional) Wechseln Sie den Scan-Modus zu Scan Mesh.
(Optional) Klicken Sie auf oder drücken Sie die Scantaste am Scanner, um eine Vorschau des Scannens anzuzeigen. Sie können die Scan-Leistung überprüfen und Parameter anpassen.
Hinweis
- Die zu diesem Zeitpunkt gescannten Daten werden nicht automatisch gespeichert und dienen nur zur Ansicht des Scanning-Effekts.
- Vorschau kann deaktiviert werden, indem Sie auf in der oberen rechten Ecke der Benutzeroberfläche klicken. Nach der Deaktivierung können Sie den Vorschritt überspringen.
Klicken Sie auf oder drücken Sie die Scantaste am Scanner, um zu scannen.

Hinweis

Während des Scannens können Sie die Entfernung basierend auf den auf der Scanning-Oberfläche angezeigten Entfernungsinformationen anpassen.
Klicken Sie auf oder drücken Sie die Scantaste, um das Scannen zu pausieren; klicken Sie auf oder drücken Sie die Scantaste erneut, um das Scannen fortzusetzen.
Nach dem Scannen klicken Sie auf um die Daten zu speichern.

Vorsicht

Bitte blockieren Sie während des Scannens nicht den Tracker und den Scanner.
Bitte stellen Sie während des Scannens sicher, dass der Tracker und das gescannte Objekt sich nicht bewegen.
Die gescannten Daten werden gelöscht, wenn Sie von TE Nova+ / TE Nova zu UE Nova+ / UE Nova wechseln. Nach dem Wechsel müssen Sie den UE Nova+ / UE Nova > Scan Mesh-Modus verwenden, um erneut zu scannen.

Neue globale Marker hinzufügen¶

Wenn die Marker in Photogrammetrie oder Scan Global Markers nicht vollständig gescannt sind, können Sie Neue globale Marker hinzufügen wählen, um neue globale Marker zu scannen.

Laser-Modus¶

Hinweis

Im Laser-Modus kann das Scannen beginnen, solange der Scanner online ist.

Die Scanschritte sind die gleichen wie die von TE Nova+ / TE Nova im Trak-Modus.
