Kalibrierung

Bitte folgen Sie den Anweisungen, um die Kalibrierung zu starten.

Hinweis

Um die Kalibrierungsoberfläche zu vergrößern, drücken Sie F11 für die Vollbildanzeige. Im Vollbildmodus drücken Sie F11 oder Esc, um die Vollbildanzeige zu verlassen.

Hinweis

Unterstützt Schnellkalibrierung und Standardkalibrierung. Wenn die Genauigkeit abnimmt, führen Sie bitte eine Standardkalibrierung durch.

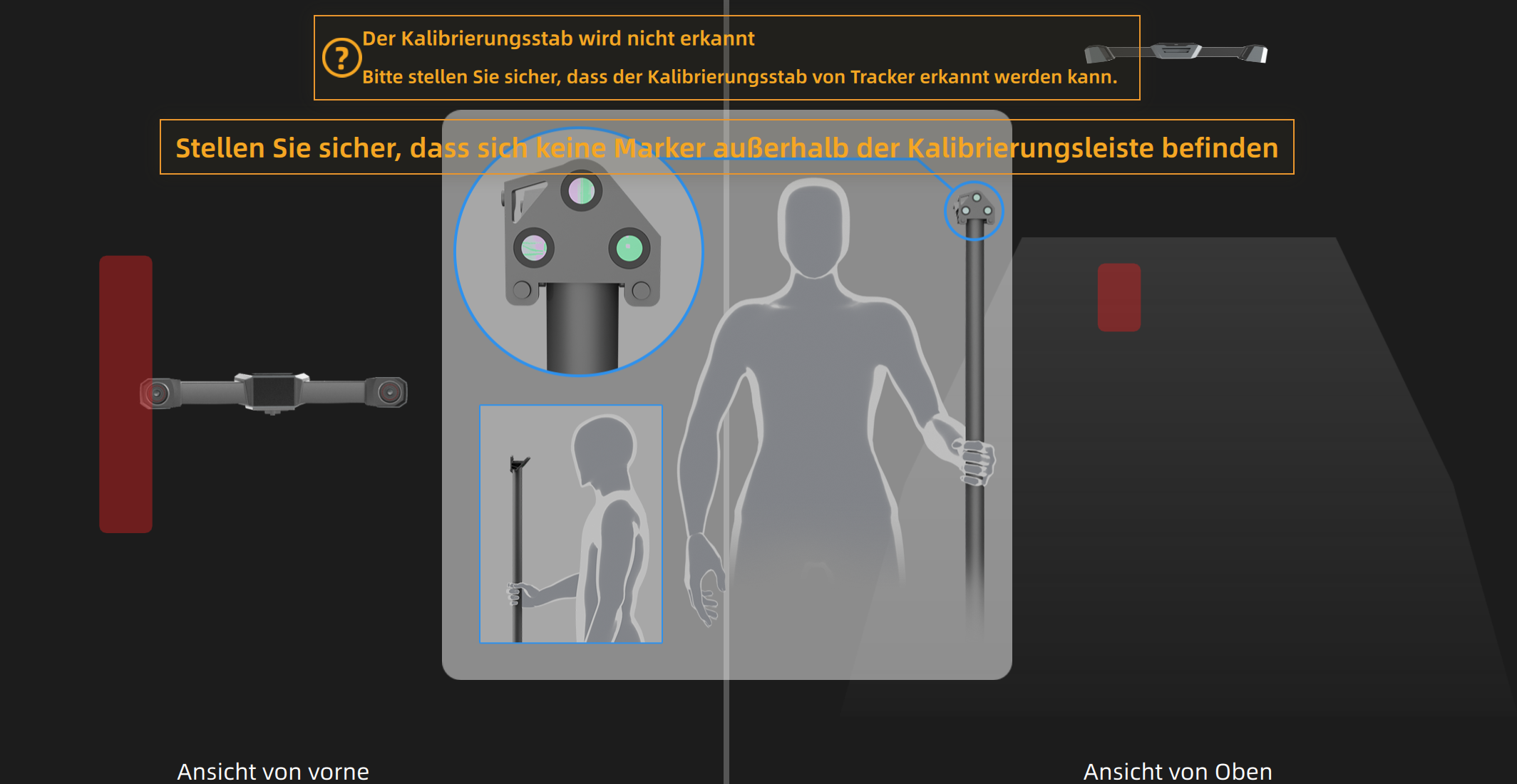

  1. Stehen Sie im Sichtfeld des Trackers mit einem Kalibrierungsstab.
  2. Bewegen Sie den Kalibrierungsstab in die richtige Position, und die Kalibrierung beginnt.
  3. Ändern Sie die Richtung.

Hinweis

  • Decken Sie die Marker auf dem Kalibrierungsstab nicht ab und beschädigen Sie sie nicht.
  • Wenn der Tracker den Kalibrierungsstab nicht erkennt, folgen Sie bitte den Anweisungen und passen Sie die Richtung des Kalibrierungsstabs an, um sicherzustellen, dass er in der Frontalansicht und der Draufsicht in der richtigen Position ist.

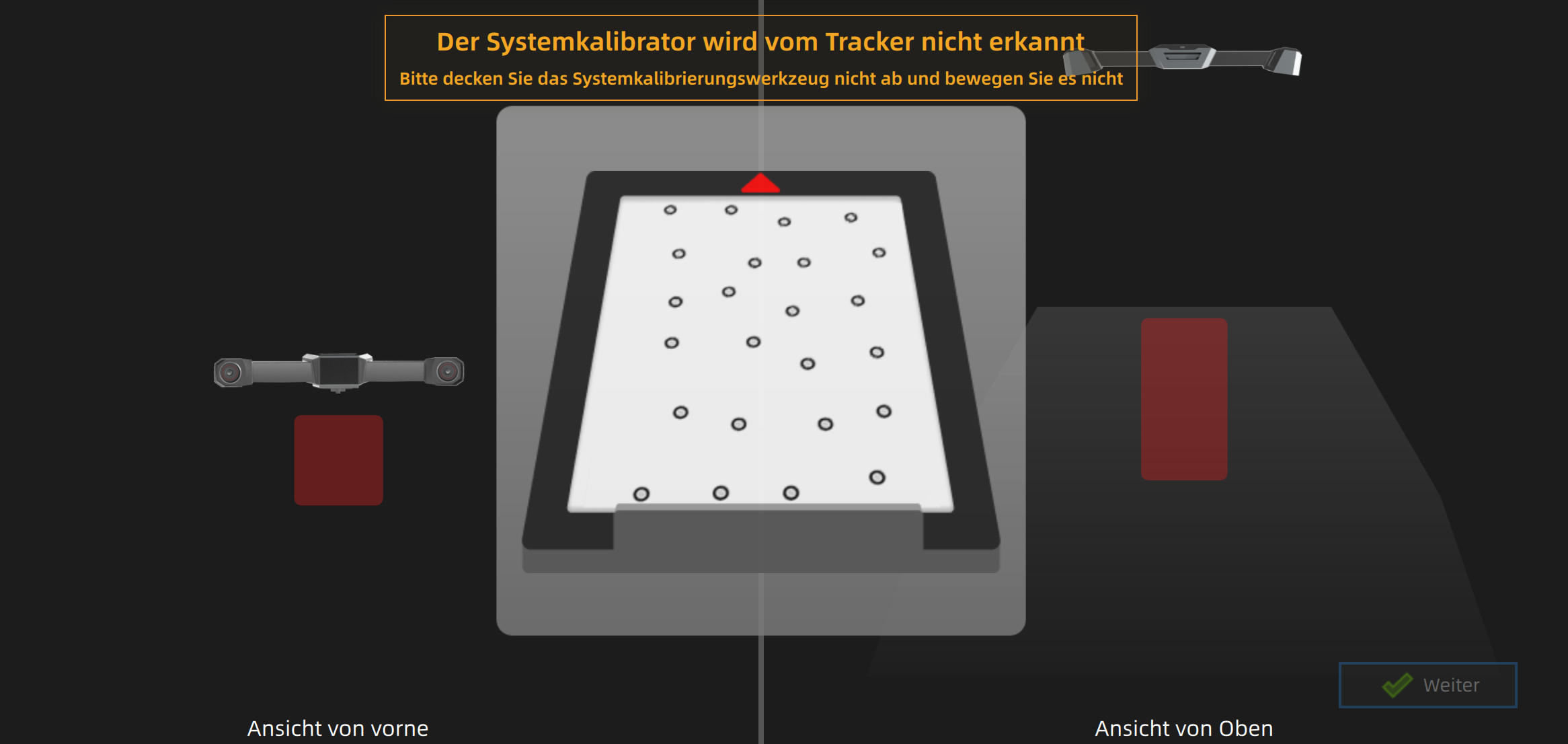

  1. Platzieren Sie den Systemkalibrator im Sichtfeld des Trackers und bewegen Sie ihn in die richtige Position in der Frontalansicht und der Draufsicht.
  2. Klicken Sie auf Weiter, um die Systemkalibrierung durchzuführen.
  3. Richten Sie die dreidimensionalen Grafiken und Koordinaten des Geräts nacheinander mit den Diagrammen auf der Oberfläche aus und schließen Sie die Kalibrierung aller Positionen ab.

Col

Das Orientierungshilfediagramm für die aktuelle Kalibrierungsposition.

Col

Passen Sie die Position des Geräts an, um die 3D-Grafiken mit dem Orientierungshilfediagramm auszurichten.

  1. Bewegen Sie den Kalibrator der FreeProbe gemäß den Anweisungen in die Position.

  2. Platzieren Sie die Spitze der Sonde an der angegebenen Position gemäß dem Schnittstellendiagramm und passen Sie die Position der Sonde mehrmals an, um mit dem roten Indikatordiagramm übereinzustimmen, bis die Kalibrierung abgeschlossen ist.

Die Navigationsleiste oben auf der Oberfläche zeigt an, wenn die Kalibrierung erfolgreich war. Wenn mehr als 7 Tage keine Kalibrierung durchgeführt wurde, erscheint und fordert Sie auf, das Gerät erneut zu kalibrieren, um die Scan-Genauigkeit sicherzustellen.

Hinweis

Wenn Sie den Cursor über bewegen, können Sie die genaue Zeit sehen, wann alle Geräte kalibriert wurden. Möglicherweise müssen Sie das Gerät kalibrieren, wenn die entsprechende Zeit gelb ist, und es ist nicht erforderlich, dies zu tun, wenn sie grün ist.
