Schnittstelle¶

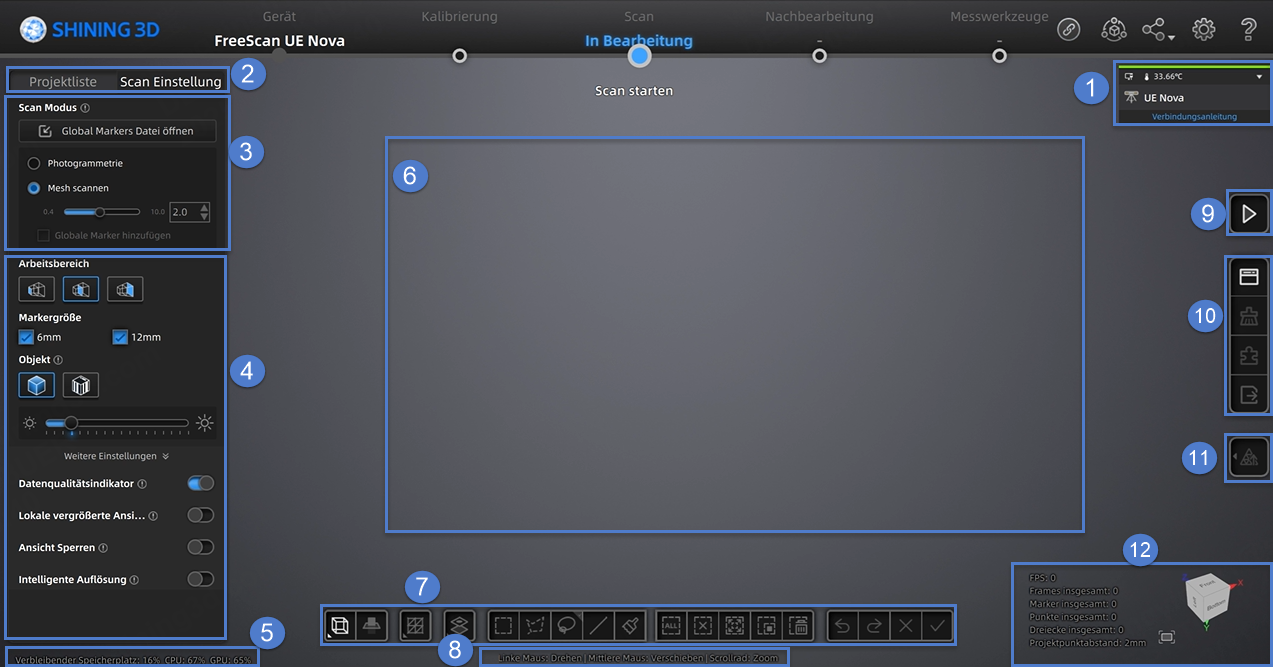

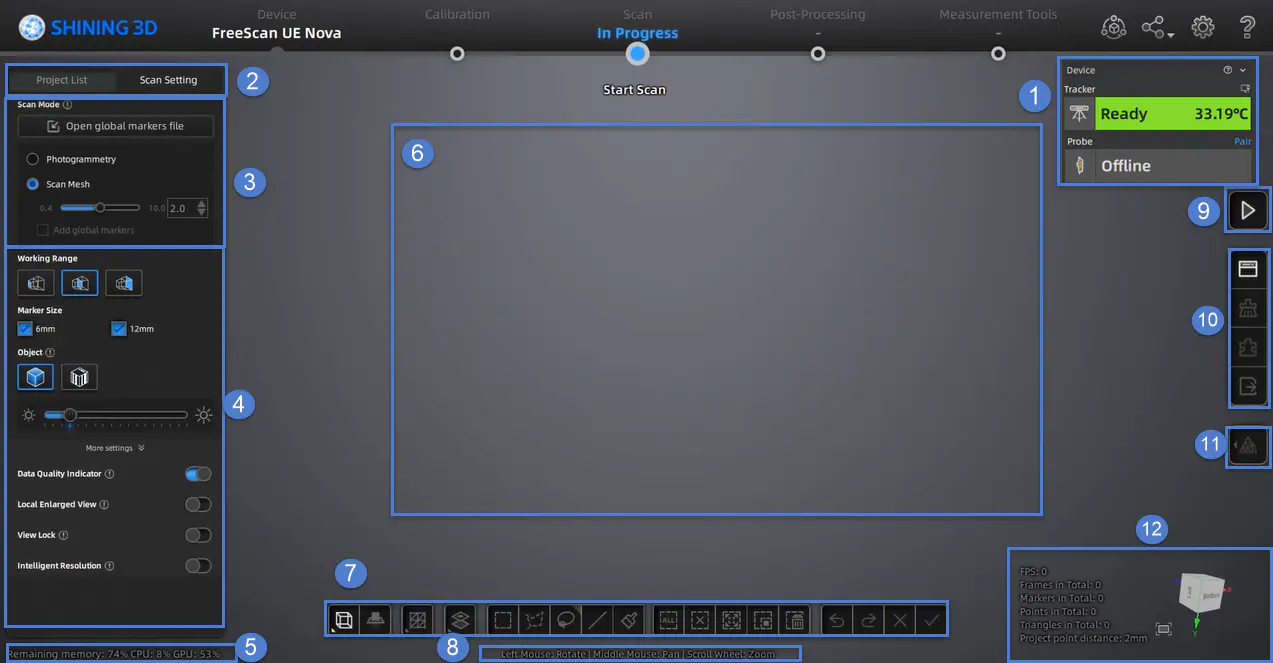

Funktionsvorschau¶

Hinweis

Der oben gezeigte Screenshot dient nur zu Illustrationszwecken. Bitte beziehen Sie sich immer auf die tatsächliche Softwareoberfläche.

① Geräteinformationskarte¶

Klicken Sie auf Gerät in der oberen rechten Ecke der Softwareoberfläche, um die Geräteinformationskarte zu erweitern, auf der Sie den Gerätestatus einsehen können. Wenn das Gerät verbunden ist, wird die Karte grün angezeigt; wenn es nicht verbunden ist, wird sie grau angezeigt. Wenn die Sonde verbunden ist, wird auch der Status der Sonde angezeigt.

Icon	Beschreibung	Icon	Beschreibung
	Klicken Sie hier, um den Geräteverbindungsleitfaden zu öffnen.		Zeigt den aktuellen Batteriestatus des Geräts an.
	Das Gerät ist drahtlos verbunden.		Das Gerät ist bereits drahtgebunden verbunden.
	Klicken Sie hier, um die gekoppelte Sonde zu trennen, wenn sie drahtlos verbunden ist.		Klicken Sie hier, um das Einstellungsfenster der Sonde zu öffnen.
	Überprüfen Sie die Seriennummer der gekoppelten Sonde.		Die Sonde ist drahtlos verbunden.
	L1 vom L-Typ.		L2 vom L-Typ.
	Die Länge der vertikalen Spitze.		Der Durchmesser der aktuellen Sonde.

② Projektgruppe und Scaneinstellungen¶

Um Ihre Projektgruppe zu verwalten und Scaneinstellungen festzulegen.

③ Scanmodus¶

FreeScan UE Nova+ / UE Nova unterstützt zwei Scanmodi: Scan Mesh und Photogrammetrie. Sie können den entsprechenden Scanmodus basierend auf Ihren tatsächlichen Bedürfnissen auswählen.

④ Parametereinstellungen¶

Siehe weitere Details in Parametereinstellungen.

⑤ Verbleibender Speicher, CPU-Nutzung und GPU-Nutzung¶

Verbleibender Speicher: Um den Prozentsatz des verbleibenden Speichers anzuzeigen.
CPU-Nutzung: Um die CPU-Nutzung des Computers in Echtzeit anzuzeigen. Möglicherweise müssen Sie andere nicht verwandte Software schließen, wenn sie zu hoch ist.
GPU-Nutzung: Um die GPU-Nutzung des Computers in Echtzeit anzuzeigen.

⑥ Vorschau / Scanfenster¶

Um das Modell vorzuschauen und das gescannte Modell zu überprüfen.

⑦ Datenbearbeitung¶

Um Daten nach dem Scannen zu bearbeiten. Siehe weitere Details in Datenbearbeitung.

⑧ Tastenkombinationen¶

Um die Perspektiven zu ändern und das Modell durch Tastenkombinationen zu bewegen.

⑨ Tasten¶

Klicken Sie auf um die Scans vorzuschauen; klicken Sie auf um mit dem Scannen zu beginnen; klicken Sie auf um das Scannen zu pausieren.

⑩ Funktion¶

Um die Projektdatei zu importieren und die Moduldaten auszurichten, zu löschen und zu speichern.

⑪ Mesh¶

Um die Daten zu vernetzen; siehe weitere Details in Mesh-Verarbeitung.

⑫ Sonstiges¶

FPS, Anzahl der Frames, Anzahl der Punkte des Projekts und andere Informationen anzeigen.

Funktion	Beschreibung
Ansicht anpassen	Klicken Sie auf um das Modell zu zentrieren und die Ansicht automatisch an die Bildschirmgröße anzupassen.
Ansichtskontroller	Beim Anpassen des Modells wird ein Bezugssystem bereitgestellt. Sie können die Modellansicht schnell anpassen, indem Sie auf verschiedene Flächen des Ansichtskontrollers klicken.
