下颌运动轨迹可视化¶

下颌运动轨迹可视化功能支持倍数、循环和单帧播放数字化虚拟下颌运动的轨迹，能够从水平面、正中矢状面、冠状面记录髁突和切点轨迹描记曲线。同时支持生成轨迹分析报告并导出为 PDF。

在预设计界面，单击，进入下颌运动轨迹可视化。

1 调整基准面2 轨迹播放3 报告输出

通过三个面部点位（Or_L，Po_L 和 Po_R）确定水平面。

步骤

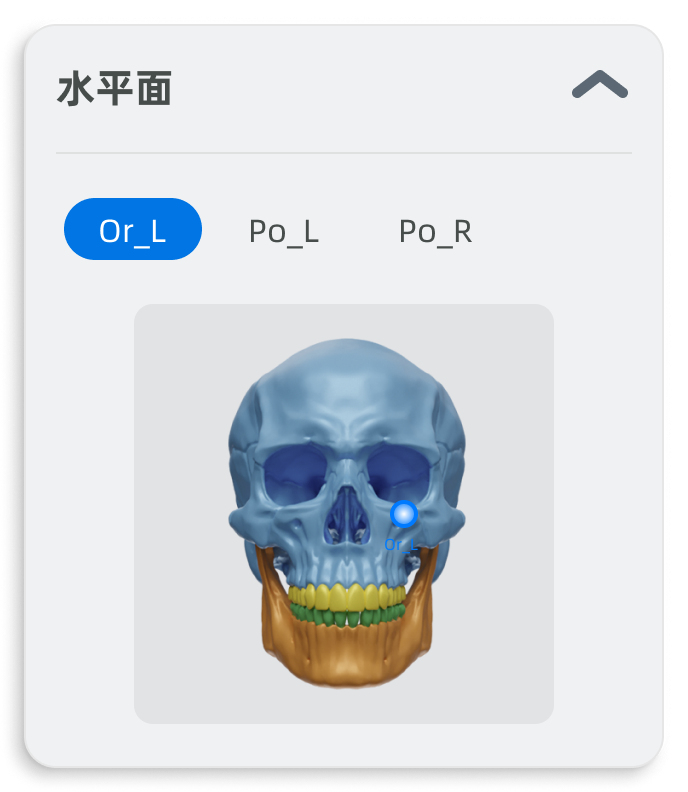

在水平面框内（如上图所示）单击某个点位，根据界面提示，在 DICOM 数据上找到对应面部点位位置，双击添加点位。

Col

Or_L：左侧框下点

Col

Po_L：左侧外耳道上缘点

Col

Po_R：右侧外耳道上缘点
添加完毕后，可以拖动点位进行调整。
重复上述步骤，添加剩余点位。
添加所有点位后，软件根据点位位置，生成 DICOM 数据的水平面。
说明
- 水平面生成后，仍可以拖动调整点位，水平面将随之更新。
- 倾斜水平面：将光标移动至水平面边缘，出现箭头图标，长按并上下滑动，即可调整水平面的倾斜角度。
- 平移水平面：将光标移动至水平面内部，长按并拖动，即可上下平移水平面。
单击确认水平面。若要重新选点，可以单击重置。

步骤

参考示意图，在 DICOM 数据上找到对应面部点位位置，双击添加点位。
添加点位后，软件根据点位位置，生成 DICOM 数据的水平面。
说明
- 正中矢状面生成后，仍可以拖动调整点位，矢状面将随之更新。
- 倾斜矢状面：将光标移动至正中矢状面边缘，出现箭头图标，长按并左右滑动，即可调整水平面的倾斜角度。
- 平移矢状面：将光标移动至正中矢状面内部，长按并左右拖动，即可左右平移水平面。
单击确认正中矢状面。若要重新选点，可以单击重置。

冠状面将根据水平面和正中矢状面的位置自动生成。

单击确认冠状面，并跳转到轨迹播放界面。

注意

重置水平面或正中矢状面后，冠状面需要重新确认。

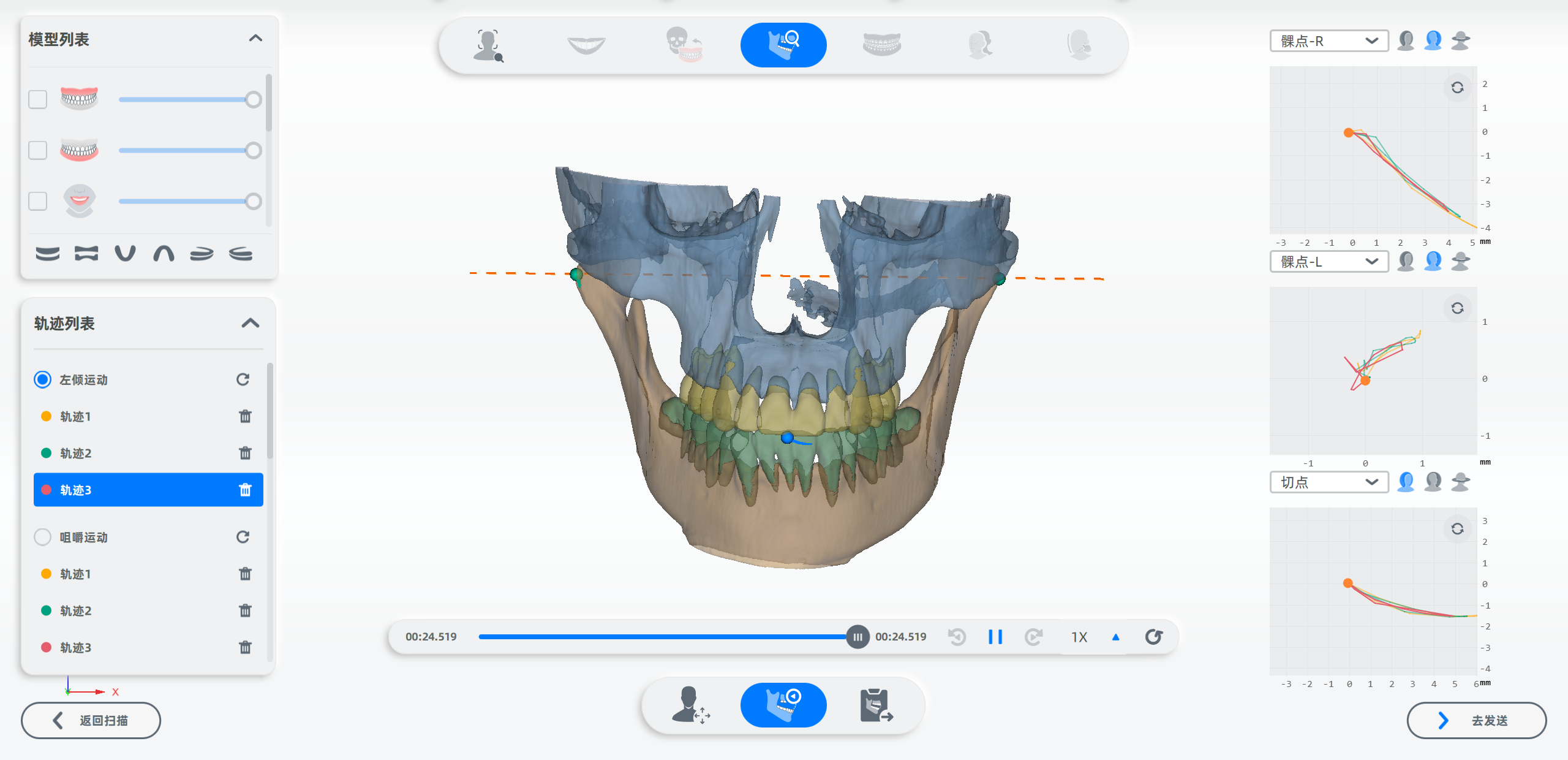

在轨迹播放界面，可以进行轨迹播放、暂停、停止、倍数、循环播放、逐帧查看等操作。此外，还支持查看髁点和切点投射在矢状面、冠状面、水平面上的运动轨迹。

界面预览

轨迹列表

选择具体运动类型，默认选中第一个轨迹，单击播放按钮，从当前轨迹开始播放至最后一个轨迹结束。

轨迹播放

进度条包含所有轨迹的播放进度。单击轨迹列表中的轨迹，进度条会跳转到对应轨迹开始播放的位置。

轨迹描记

随着下颌运动轨迹的播放进度，实时绘制髁点和切点投射在不同平面上的描记曲线。

以下是不同运动类型下，髁点和切点轨迹描记的默认平面：

相关操作

单击，进入报告输出。

在报告输出界面，单击导出以 PDF 格式保存轨迹分析报告到本地路径。
