下颌运动轨迹可视化¶
下颌运动轨迹可视化功能支持倍数、循环和单帧播放数字化虚拟下颌运动的轨迹，能够从水平面、正中矢状面、冠状面记录髁点和切端点轨迹描记曲线。同时支持生成轨迹分析报告并导出为 PDF。
在预设计界面，完成基准调整后，单击
，进入下颌运动轨迹可视化。

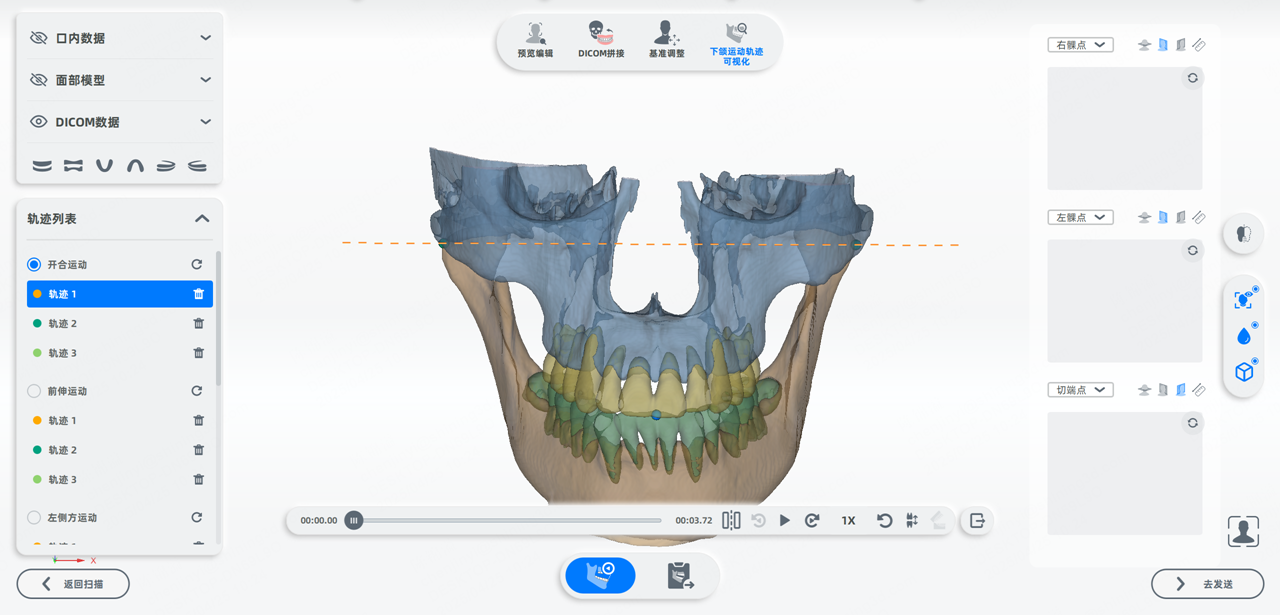

界面预览¶
说明
若没有导入 DICOM 数据，则默认显示面部模型 + 口扫模型。
轨迹播放¶
支持播放、暂停、停止、倍速、循环播放和逐帧查看轨迹。此外，还支持查看髁点和切端点投射在矢状面、冠状面、水平面上的运动轨迹。

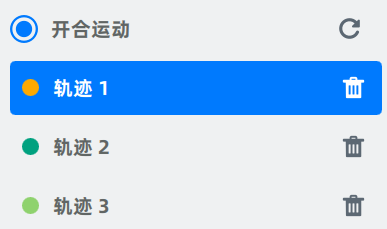

轨迹列表¶
在轨迹列表选择一个轨迹播放。
轨迹播放¶
进度条包含一个运动轨迹的播放进度。若当前轨迹播放完毕，需要查看其它轨迹，请在轨迹列表重新选择。
| 图标 | 说明 |
|---|---|
 |
轨迹裁剪 |
 |
查看上一帧 |
 |
开始播放 |
 |
查看下一帧 |
| 1X | 选择播放倍数 |
 |
重新播放 |
 |
查看咬合 |
 |
展开咬合 |
 |
导出当前帧的口扫和 CBCT 为 STL 文件 |
轨迹裁剪¶
轨迹裁剪功能允许您精确地去除运动轨迹中不需要的部分，保留您需要的轨迹。
- 拖动时间轴上
（起点）或者
（终点），移动到你想开始或结束的位置。 - 单击 播放起点到终点的轨迹，预览裁剪效果。
代表时间轴的当前播放位置。 - 单击
确认裁剪。
注意
轨迹裁剪后，将会影响以下数据，请务必及时更新：
轨迹描记¶
随着运动轨迹的播放进度，实时绘制髁点和切端点投影在不同平面上的描记曲线。
- 冠状面：
- 正中矢状面：
- 水平面：
轨迹测量¶
轨迹播放暂停或停止时支持测量投影面上任意两点间的距离和角度。
- 单击
，进入测量模式。 - 选择测量点：在描记曲线上，依次单击添加两个点。
-
查看测量结果：
- 距离：两点之间的直线距离将自动显示。
- 角度：以偏上的点为原点，建立二维坐标系，自动计算并显示两点与 X/Y 轴的夹角。
-
移动测量点（可选）：拖动任意一点，距离和角度将实时更新。
说明
- 再次添加两个不同位置的点，可重新测量。
- 切换投影面后，将清除已有的测量结果。
查看咬合¶
通过色带图和数值显示上下颌的咬合接触情况。
-
单击
后，在弹框内选择分别选择上颌和下颌数据。 -
界面将展示咬合状态下的口扫模型，可通过色带查看咬合深度。
- 绿色表示两颌牙齿的较大的远离区域。
- 红色表示两颌牙齿的较小的远离区域。
- 蓝色表示两颌牙齿的咬穿区域。
-
单击模型色带区域的任意位置，可添加标签，显示该位置的咬合深度。
-
单击色带图上的 ▲/▼ 可调整深度范围。
Col
默认值Col
最大值
展开咬合¶
切换咬合的查看方式。仅在查看咬合时，该功能可用。单击 展开咬合。
查看剖面¶
单击
剖面图。下颌切端点处将会出现一个垂直剖面。右下角同步显示该剖面与口扫模型和 CT 网格相交处的二维截面图。
移动剖面¶
按住剖面图中心的蓝色小球并拖动光标可移动剖面。
旋转剖面¶
按住剖面图边缘任意一点并拖动可旋转剖面。
绘制剖面¶
单击
后，按住鼠标左键后拖拽绘制线段，确保线段与口扫模型相交，即可生成剖面。
测量距离¶
- 选取测量点：在剖面图线条上，可通过单击左键取点。模型上的相同位置会同步生成测量点。
- 测量距离：取两个点后，将连线并显示此两点之间的距离。模型上的相同位置会同步显示该连线。
- 移动测量点：测量点可以在剖面线条上拖动，距离测量数值将实时更新。
- 重新测量：再次取两个不同的点，可重新测量。
- 删除测量点：单击
重置剖面图至初始状态并删除测量点。
说明
- 在剖面图上滚动滚轮可放大/缩小剖面图内的模型剖面。
- 单击
可放大截面窗口。
报告输出¶
单击
，进入报告输出。
在报告输出界面，单击
导出 以 PDF 格式保存轨迹分析报告到本地路径。
