比对

比对功能能够自动对齐两组模型数据，对比不同阶段的面部数据，显示面部变化差异，主要用于检查正畸和整形效果。

颜面 3D 智能分析规划模拟

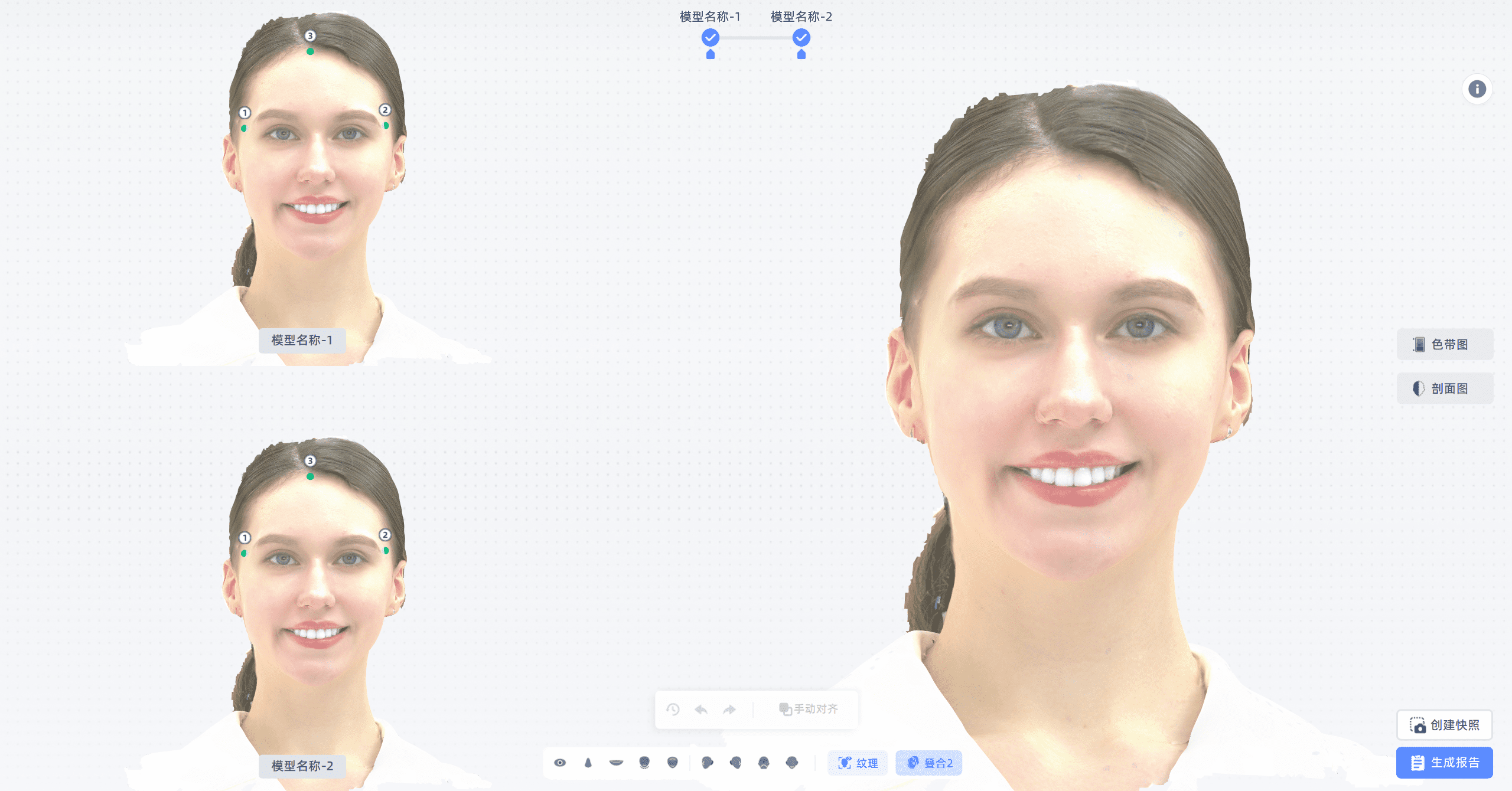

手动对齐

根据标志点对齐不同时期的模型。对齐方式包括自动和手动两种。

说明

两组模型首次进入比对界面，默认自动对齐。

步骤：

1. 两个模型默认各显示 3 个标志点，可以在模型上单击添加最多 5 个标志点；按住并拖动点调整点的位置，直到两个模型的点位置完全一致。
2. 标志点确定后，单击 手动对齐。叠合视图会显示新的叠合效果。
3. 单击 ，将重置到默认叠合效果，且仅保留默认显示的特征点。

色带图

步骤：

1. 单击 色带图，可查看模型比对的色带图。拖动右下角的滑块可修改中间数值，通过步进器修改最值范围。

   Col

   说明

   • 以时间更早的扫描数据为基准，比对新数据中面部的变化。
   • 蓝色为负值，表示向内凹陷；红色为正值，表示向外突出。
   • 色带图和剖面图功能互斥。

   Col






2. 单击可以在模型上添加标签点，显示此处的变化量。



剖面图

步骤：

1. 单击剖面图，模型上出现剖切面。

2. 单击并拖动剖切面的圆心以移动到需要查看剖切面的位置；长按剖切面轮廓线上任意一处位置并移动光标以旋转角度。



3. 右下方显示模型剖视图的差异，单击选择不同两点，测量距离。



   剖视图操作：

   • 平移：鼠标中键/三指拖拽
   • 缩放：鼠标滚轮/双指捏合（缩小）或伸展（放大）

   说明

   • 颜色较深的线为相对新的扫描数据，颜色较浅的线为相对旧的扫描数据。
   • 新旧线比对，可以查看面部变化。

工具栏

工具栏提供一键选择面部区域和切换视图功能，并支持纹理和叠合显隐，能够全面直观地观察不同时期面部对比的差异。

面部区域	名称	说明
	眼睛	根据基准结果，摆正模型并聚焦于眼睛区域
	鼻子	根据基准结果，摆正模型并聚焦于鼻子区域
	嘴唇	根据基准结果，摆正模型并聚焦于嘴唇区域
	下巴	根据基准结果，摆正模型并聚焦于下巴区域
	额头	根据基准结果，摆正模型并聚焦于额头区域

四视图	名称	说明
	右视图	根据基准结果，显示模型的右视图
	左视图	根据基准结果，显示模型的左视图
	仰视图	根据基准结果，显示模型的仰视图
	正视图	根据基准结果，显示模型的正视图

功能	名称	说明
	纹理	显示/隐藏纹理，默认显示纹理
	叠合	显示/隐藏规划模型和原始模型的叠合效果，单击显示叠合 1，二次点击显示叠合 2
