截面

点击顶部导航栏的截面进入截面模块后，可以使用截面工具创建 截面。
创建截面后，支持抽取测量截面，也可以从截面创建特征。

说明

• 使用截面功能前，请先导入参考模型或测量模型。
• 进入从截面创建功能或隐藏模型后，可查看截面视图。

创建截面及抽取截面的操作步骤如下：

Col

1. 在截面工具栏，点击 截面即可打开对应窗口。

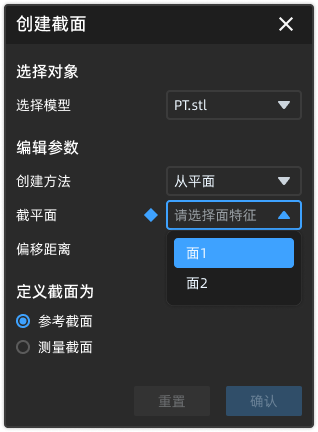

2. 选择需要创建截面的模型、编辑参数，并定义截面为参考截面：
   • 创建方法为从平面：选择已创建的一个面特征作为平面，并设置偏移距离。
   • 创建方法为沿指定方向：在三维场景的模型上点选一个点，并选择方向（X 轴 / Y 轴 / Z 轴 / 自定义）。
3. 相关设置完成后，即可在三维场景的模型上预览该平面；再点击确认即可保存该参考截面，并在左侧目录树的 截面模块中显示该 截面参考对象。
4. 在左侧目录树中右键点击该 截面组，选择抽取测量截面并指定需要抽取的测量模型。
5. 在抽取截面弹窗中指定对齐对象及编辑排除杂点等参数，点击确认即可创建对应的测量截面。
6. 此时，将在左侧目录树中对应的截面组下显示该 截面测量对象。
