槽¶

在直接创建特征工具栏，点击槽即可展开下拉列表，提供在 CAD 模型上点选、拟合创建及从截面创建的创建方法。

在 CAD 模型上点选¶

通过在 CAD 模型上直接点选形状为槽的几何特征以创建槽特征。

说明

使用在 CAD 模型上点选方法创建槽特征及抽取特征的操作步骤如下：

在槽的下拉列表中选择 在 CAD 模型上点选即可打开对应窗口。
在三维场景的模型上点选高亮显示的槽特征以创建，并在在 CAD 模型上点选窗口中定义特征为参考特征。
点击确认即可保存该槽参考特征，并在左侧目录树的特征模块中显示该槽参考对象。

说明

若勾选 抽取测量特征（可直接在设置处开启自动抽取测量特征），则创建槽参考特征后会自动抽取对应的测量特征。
在左侧目录树中右键点击该槽特征组，选择抽取测量特征并指定需要抽取的测量模型。
在槽弹窗中指定对齐对象、编辑最大距离等参数，及设置是否排除杂点，点击确认即可创建对应的槽测量特征。
此时，将在左侧目录树中对应的槽特征组下显示该槽测量对象。

通过在网格模型上选取部分点进行槽的拟合以创建槽特征。

说明

使用拟合创建方法创建槽特征的操作步骤如下：

Col

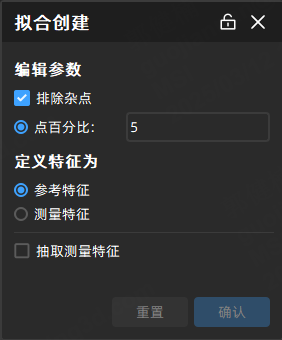

在槽的下拉列表中选择 拟合创建即可打开对应窗口。
编辑排除杂点等参数，并定义特征为参考特征或测量特征。
相关设置完成后，即可在三维场景下方的工具栏中选择工具，再在模型上选择需要拟合的区域；再点击确认即可保存该槽特征，并在左侧目录树的特征模块中显示该槽参考对象或槽测量对象。

说明

若勾选 抽取测量特征（可直接在设置处开启自动抽取测量特征），则创建槽参考特征后会自动抽取对应的测量特征。

Col

工具栏及快捷键的使用介绍如下：

图标	名称	描述
	球选	通过选择网格模型表面的网格顶点以选择拟合区域。说明启用此功能后，不可使用其他选择工具及穿透功能。
	魔棒	在网格模型表面按照曲率自动选择相邻区域。说明启用此功能后，不可使用其他选择工具及穿透功能。
	穿透	默认关闭，启用后则同时选择模型背面区域，否则仅选择可视面。
	框选	以矩形的方式选择或取消选择数据区域。
	多边形框选	以多边形的方式选择或取消选择数据区域。
	套索	以套索的方式选择或取消选择数据区域。
	笔刷	使用笔刷（支持大小调节）选择或取消选择数据区域。

说明

关于模型的其他快捷键操作，请点击界面右上角 > 快捷键说明查看。

根据已有截面创建槽特征。

说明

使用从截面创建方法创建槽特征的操作步骤如下：

Col

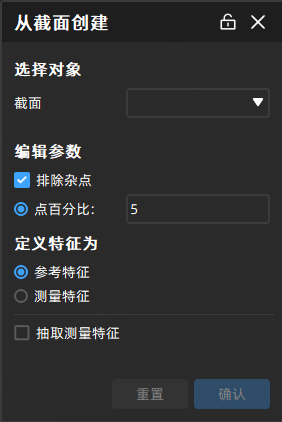

在槽的下拉列表中选择 从截面创建即可打开对应窗口。
选择截面、编辑排除杂点等参数，并定义特征为参考特征或测量特征。
点击确认即可保存该槽特征，并在左侧目录树的特征模块中显示该槽参考对象或槽测量对象。

说明

若勾选 抽取测量特征（可直接在设置处开启自动抽取测量特征），则创建槽参考特征后会自动抽取对应的测量特征。

Col
