测量¶
点击顶部导航栏的测量进入测量模块后，可以进行
卡尺测量、
面积测量和
体积测量。

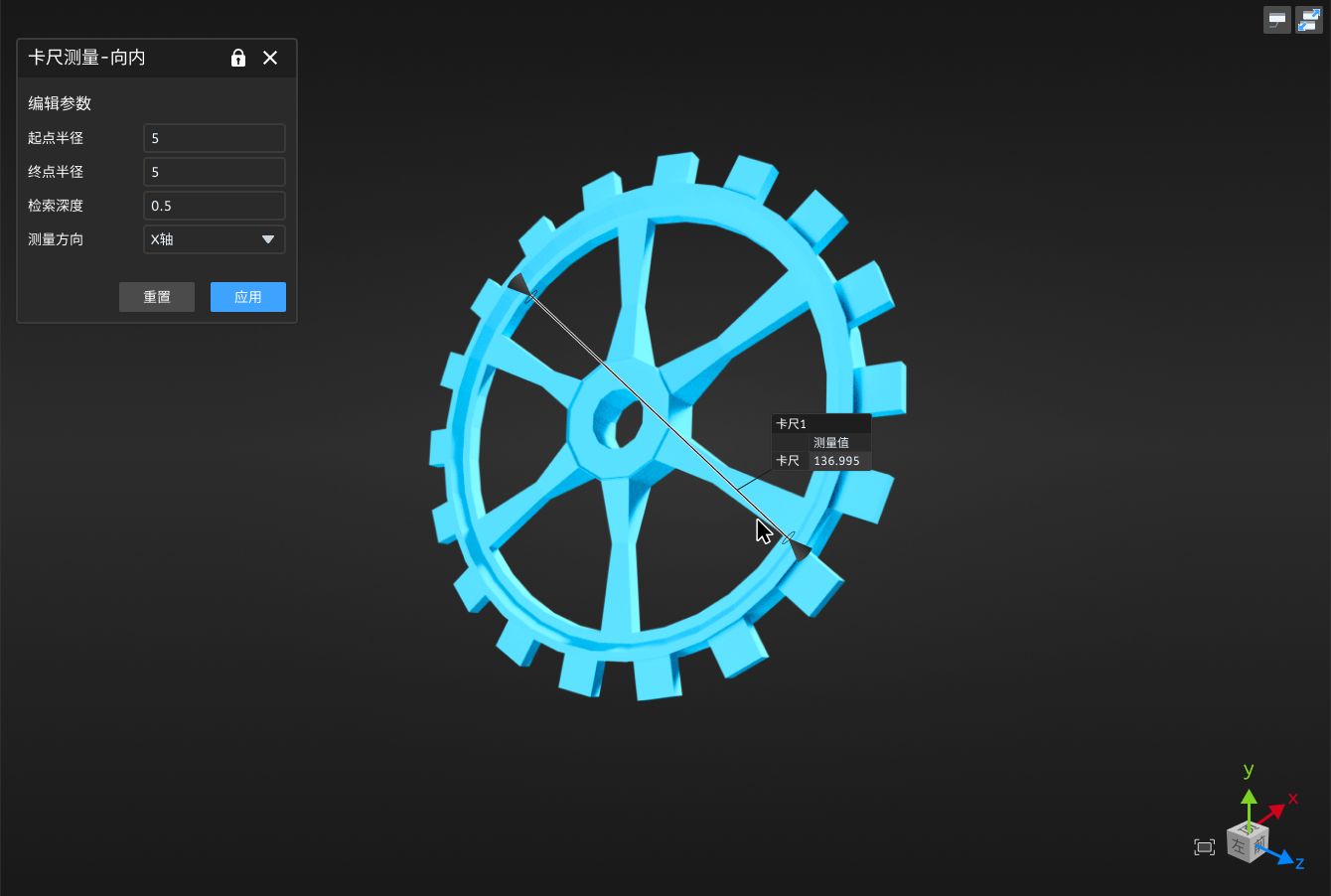

卡尺测量¶
Col
- 在测量工具栏，点击 卡尺测量即可展开下拉列表，选择卡尺测量 - 向内 / 卡尺测量 - 向外，即可打开对应窗口。
- 编辑起点半径、终点半径、检索深度和测量方向（沿起点区域法向、X / Y / Z 轴及自定义方向）。
- 相关设置完成后，即可在三维场景的模型上点选起点和终点。
- 点击应用即可保存该卡尺，并在左侧目录树的
测量模块中会显示该 卡尺对象。
Col
说明
- 每次创建卡尺，需选择起点和终点，否则会提示 “
当前位置无法进行卡尺测量”。 - 每次仅可创建一个卡尺，点击应用后才可以创建新卡尺。

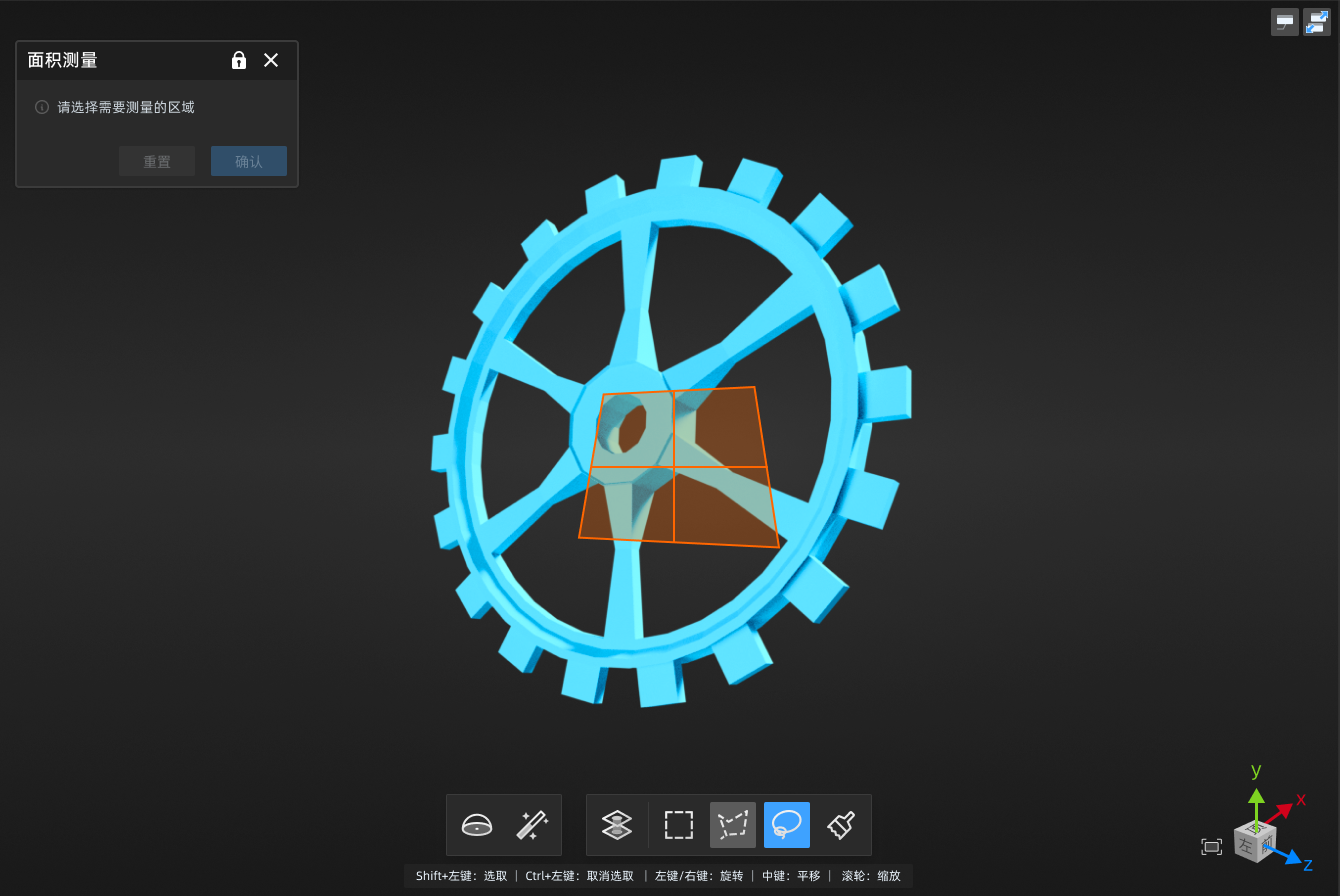

面积测量¶
说明
仅支持对网格模型（.stl）进行测量。
Col
- 在测量工具栏，点击 面积测量即可打开对应窗口。
- 在三维场景下方的工具栏中选择工具，再在模型上选择需要测量的区域。
- 点击确认，即可在三维场景中显示标签，并在左侧目录树的 测量模块中会显示该 面积对象。
Col
工具栏及快捷键的使用介绍如下：
| 图标 | 名称 | 描述 |
|---|---|---|
 |
球选 | 通过选择网格模型表面的网格顶点以选择拟合区域。 说明启用此功能后，不可使用其他选择工具及穿透功能。 |
 |
魔棒 | 在网格模型表面按照曲率自动选择相邻区域。说明 启用此功能后，不可使用其他选择工具及穿透功能。 |
 |
穿透 | 默认关闭，启用后则同时选择模型背面区域，否则仅选择可视面。 |
 |
框选 | 以  矩形的方式选择或取消选择数据区域。 |
 |
多边形框选 | 以  多边形的方式选择或取消选择数据区域。 |
 |
套索 | 以  套索的方式选择或取消选择数据区域。 |
 |
笔刷 | 使用笔刷（支持大小调节）选择或取消选择数据区域。 |
| 功能 | 快捷键 |
|---|---|
| 选择 | Shift+鼠标左键 |
| 取消选择 | Ctrl+鼠标左键 |
| 调整笔刷大小 | Shift+鼠标中键 |
说明
关于模型的其他快捷键操作，请点击界面右上角
> 快捷键说明查看。

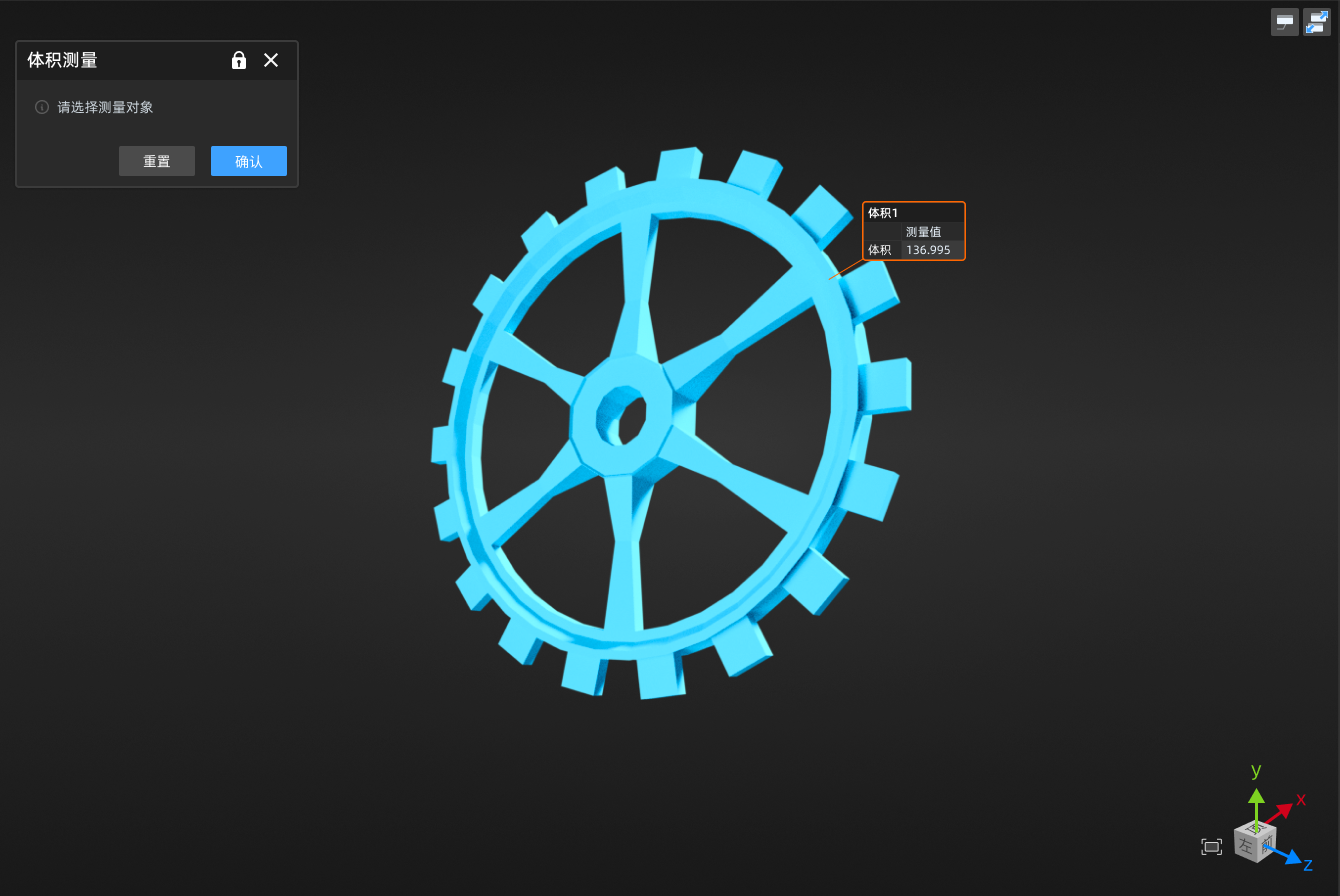

体积测量¶
说明
仅支持对网格模型（.stl）进行测量。
Col
- 在测量工具栏，点击 体积测量即可打开对应窗口。
- 在三维场景中点选模型，再点击确认，即可在三维场景中显示标签，并在左侧目录树的 测量模块中会显示该 体积对象。
Col
说明
请选择封闭的模型进行测量，否则会提示 “ 计算失败”。
