线

在直接创建特征工具栏,点击 线即可展开下拉列表,提供 在 CAD 模型上点选 参数化 拟合创建 从特征创建 从截面创建的创建方法。

在 CAD 模型上点选

通过在 CAD 模型上直接点选形状为线的几何特征以创建线特征。

说明

  • 使用在 CAD 模型上点选的创建方法创建线特征前,请先导入参考模型。
  • 此方法支持指定特征为参考特征或测量特征。
  • 定义特征为参考特征,则导入至少一个测量模型后,可以抽取测量特征以生成特征对。
  • 也支持在辅助创建特征工具栏中直接使用 CAD 自动创建方法以自动创建特征。

使用在 CAD 模型上点选方法创建线特征及抽取特征的操作步骤如下:

  1. 线的下拉列表中选择 在 CAD 模型上点选即可打开对应窗口。
  2. 在三维场景的模型上点选高亮显示的线特征以创建,并在在 CAD 模型上点选窗口中定义特征为参考特征
  3. 点击确认即可保存该线参考特征,并在左侧目录树的 特征模块中显示该 线参考对象。

    说明

    若勾选 抽取测量特征(可直接在 设置处开启自动抽取测量特征),则创建线参考特征后会自动抽取对应的测量特征。

  4. 在左侧目录树中右键点击该 线特征组,选择抽取测量特征并指定需要抽取的测量模型。

  5. 线弹窗中指定对齐对象、编辑最大距离等参数,及设置是否排除杂点,点击确认即可创建对应的线测量特征。
  6. 此时,将在左侧目录树中对应的线特征组下显示该 线测量对象。

参数化

说明

  • 使用参数化方法创建线特征前,请先导入参考模型或测量模型。
  • 此方法支持指定特征为参考特征或测量特征。
  • 定义特征为参考特征,则导入至少一个测量模型后,可以抽取测量特征以生成特征对。

使用参数化方法创建线特征及抽取特征的操作步骤如下:

Col

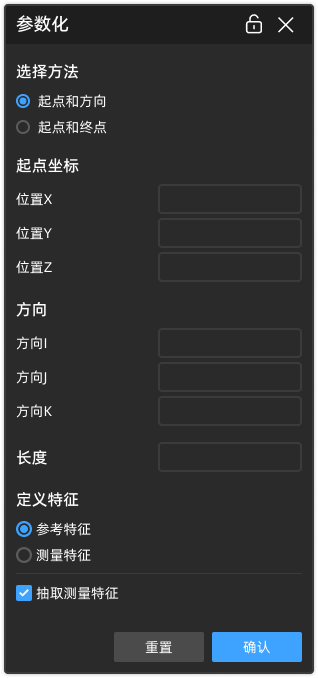

  1. 线的下拉列表中选择 参数化即可打开对应窗口。
  2. 选择需要使用的方式:
    • 起点和方向:自定义起点的 X / Y / Z 坐标位置、方向和线的长度,并定义特征为参考特征
    • 起点和终点:自定义起点和终点的 X / Y / Z 坐标位置,并定义特征为参考特征
  3. 点击确认即可保存该线参考特征,并在左侧目录树的 特征模块中显示该 线参考对象。

    说明

    若勾选 抽取测量特征(可直接在 设置处开启自动抽取测量特征),则创建线参考特征后会自动抽取对应的测量特征。

  4. 在左侧目录树中右键点击该 线特征组,选择抽取测量特征并指定需要抽取的测量模型。

  5. 线弹窗中指定对齐对象、编辑最大距离和边界排除距离等参数,及设置是否排除杂点,点击应用即可创建对应的线测量特征。
  6. 此时,将在左侧目录树中对应的线特征组下显示该 线测量对象。

Col

拟合创建

通过在网格模型上选取部分点进行线的拟合以创建线特征。

说明

  • 使用拟合创建方法创建线特征前,请先导入参考模型或测量模型(须为网格模型)。
  • 此方法支持指定特征为参考特征或测量特征。
  • 定义特征为参考特征,则导入至少一个测量模型后,可以抽取测量特征以生成特征对。

使用拟合创建方法创建线特征的操作步骤如下:

Col

  1. 线的下拉列表中选择 拟合创建即可打开对应窗口。
  2. 编辑排除杂点等参数,并定义特征为参考特征或测量特征。
  3. 相关设置完成后,即可在三维场景下方的工具栏中选择工具,再在模型上选择需要拟合的区域;再点击确认即可保存该线特征,并在左侧目录树的 特征模块中显示该 线参考对象或 线测量对象。

    说明

    若勾选 抽取测量特征(可直接在 设置处开启自动抽取测量特征),则创建线参考特征后会自动抽取对应的测量特征。

Col

工具栏及快捷键的使用介绍如下:

图标 名称 描述
球选 通过选择网格模型表面的网格顶点以选择拟合区域。
说明
启用此功能后,不可使用其他选择工具及穿透功能。
魔棒 在网格模型表面按照曲率自动选择相邻区域。
说明
启用此功能后,不可使用其他选择工具及穿透功能。
穿透 默认关闭,启用后则同时选择模型背面区域,否则仅选择可视面。
框选 矩形的方式选择或取消选择数据区域。
多边形框选 多边形的方式选择或取消选择数据区域。
套索 套索的方式选择或取消选择数据区域。
笔刷 使用笔刷(支持大小调节)选择或取消选择数据区域。
功能 快捷键
选择 Shift+鼠标左键
取消选择 Ctrl+鼠标左键
调整笔刷大小 Shift+鼠标中键

说明

关于模型的其他快捷键操作,请点击界面右上角 > 快捷键说明查看。

从特征创建

根据已有圆柱或圆锥特征的轴线创建新的线特征。

说明

  • 使用从特征创建方法创建线特征前,请先导入参考模型或测量模型,且至少有一个已创建的圆柱或圆锥特征。
  • 此方法不支持指定特征:若选择的已有特征为参考特征 / 测量特征,则创建的新特征也同为参考特征 / 测量特征。
  • 若创建的是参考特征,则导入至少一个测量模型后,可以抽取测量特征以生成特征对。

使用从特征创建方法创建线特征及抽取特征的操作步骤如下:

  1. 线的下拉列表中选择 从特征创建 > 圆柱轴 / 圆锥轴即可打开对应窗口。
  2. 选择已有的对应参考特征,点击确认即可保存新的线参考特征,并在左侧目录树的 特征模块中显示该 线参考对象( 表示通过此方法创建的特征组)。
  3. 在左侧目录树中右键点击该 线特征组,选择抽取测量特征即可创建对应的线测量特征。
  4. 此时,将在左侧目录树中对应的线特征组下显示该 线测量对象。

从截面创建

根据已有截面创建线特征。

说明

  • 使用从截面创建方法创建线特征前,请保证至少有一个已创建的截面。
  • 此方法支持指定特征为参考特征或测量特征。
  • 定义特征为参考特征,则可以抽取测量特征以生成特征对,但请保证已有包含测量截面的截面对。

使用从截面创建方法创建线特征的操作步骤如下:

Col

  1. 线的下拉列表中选择 从截面创建即可打开对应窗口。
  2. 选择截面、编辑排除杂点等参数,并定义特征为参考特征或测量特征。
  3. 点击确认即可保存该线特征,并在左侧目录树的 特征模块中显示该 线参考对象或 线测量对象。

    说明

    若勾选 抽取测量特征(可直接在 设置处开启自动抽取测量特征),则创建线参考特征后会自动抽取对应的测量特征。

Col
