距离、角度与直径检验

点击顶部导航栏检验进入检验模块后,可以进行 距离检验 角度检验 直径检验

距离检验

支持检验点到点、点到面、点到线及线到线的直线距离,并自动生成标签以显示参考值、测量值、偏差和公差(窗口内设置)。

说明

  • 支持在模型上直接点选以创建新的特征对,则标签内显示参考值、测量值和偏差。
  • 若选择已有特征,请至少保证已选的两个特征同为参考 / 测量特征;若需要检验偏差,则还需两个特征各同时包含参考特征和抽取出的测量特征:
    • 若同为参考特征,则标签内显示参考值;
    • 若同为测量特征,则标签内显示测量值;
    • 若各同时包含参考特征和抽取出的测量特征,即各为特征对,则标签内还会显示偏差。

进行距离检验的操作步骤如下:

Col

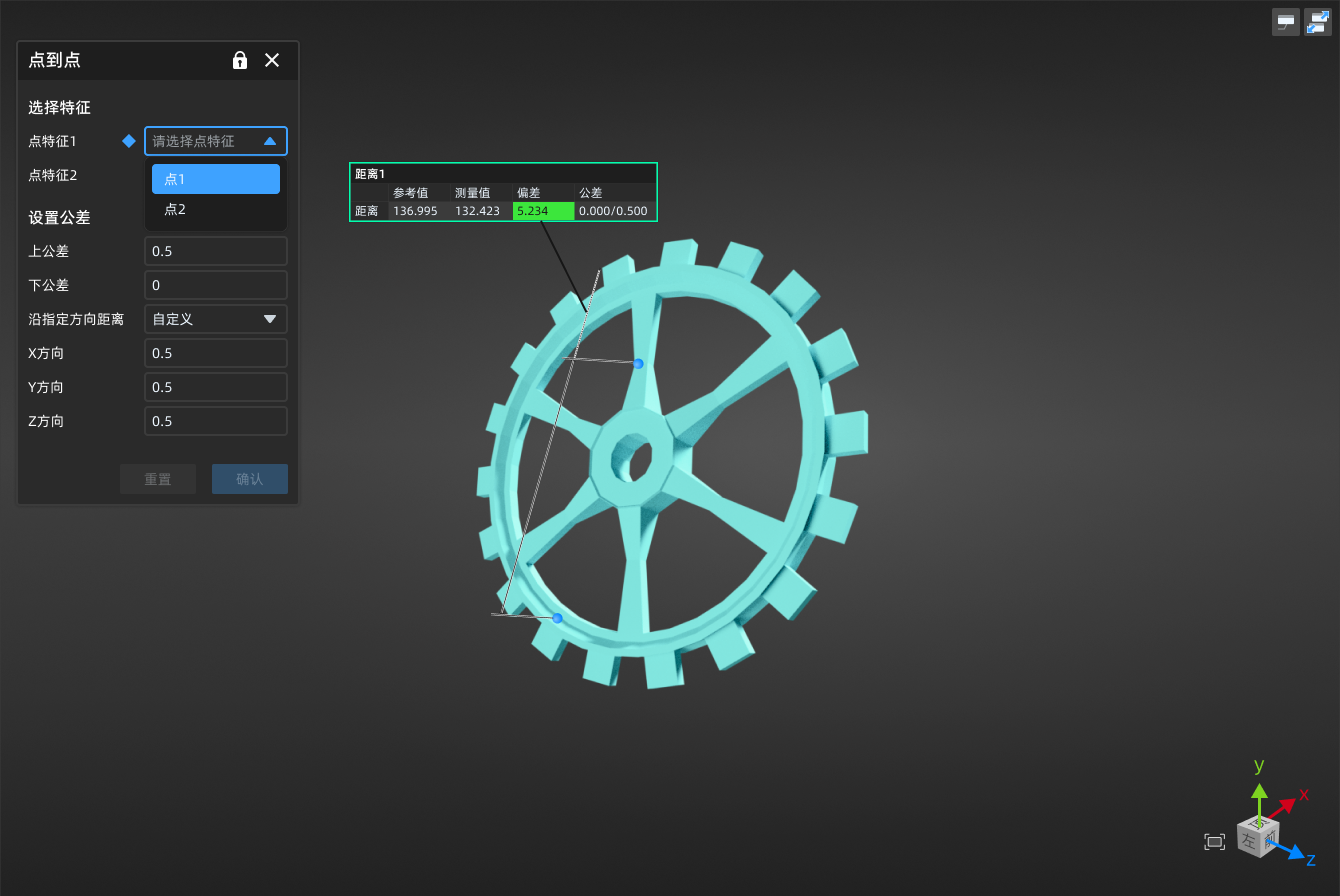

  1. 在检验工具栏,点击 距离检验即可展开下拉列表,选择点到点 / 点到面 / 点到线 / 线到线后,即可打开对应窗口。
  2. 选择检验需要的特征、上下公差和待检验距离的方向(3D 距离、X / Y / Z 轴及自定义方向)。

    说明

    • 点特征也可以选择圆或球,则取圆心或球心。
    • 线特征也可以选择圆柱或圆锥,则取轴线。
    • 上公差须大于下公差,且取值范围为 -100 ~ 100。
  3. 点击确认,软件会自动计算两个特征间的距离及偏差(若有),并根据公差在模型的三维场景中显示标签:绿色表示偏差在公差范围内,红色表示偏差在公差范围外。

  4. 此时,在左侧目录树的 检验模块中会显示该 距离检验对象。

Col

角度检验

支持检验线到线、线到面及面到面的角度,并自动生成标签以显示参考值、测量值、偏差和公差(窗口内设置)。

说明

  • 支持在模型上直接点选以创建新的特征对,则标签内显示参考值、测量值和偏差。
  • 若选择已有特征,请至少保证已选的两个特征同为参考 / 测量特征;若需要检验偏差,则还需两个特征各同时包含参考特征和抽取出的测量特征:
    • 若同为参考特征,则标签内显示参考值;
    • 若同为测量特征,则标签内显示测量值;
    • 若各同时包含参考特征和抽取出的测量特征,即各为特征对,则标签内还会显示偏差。

进行角度检验的操作步骤如下:

Col

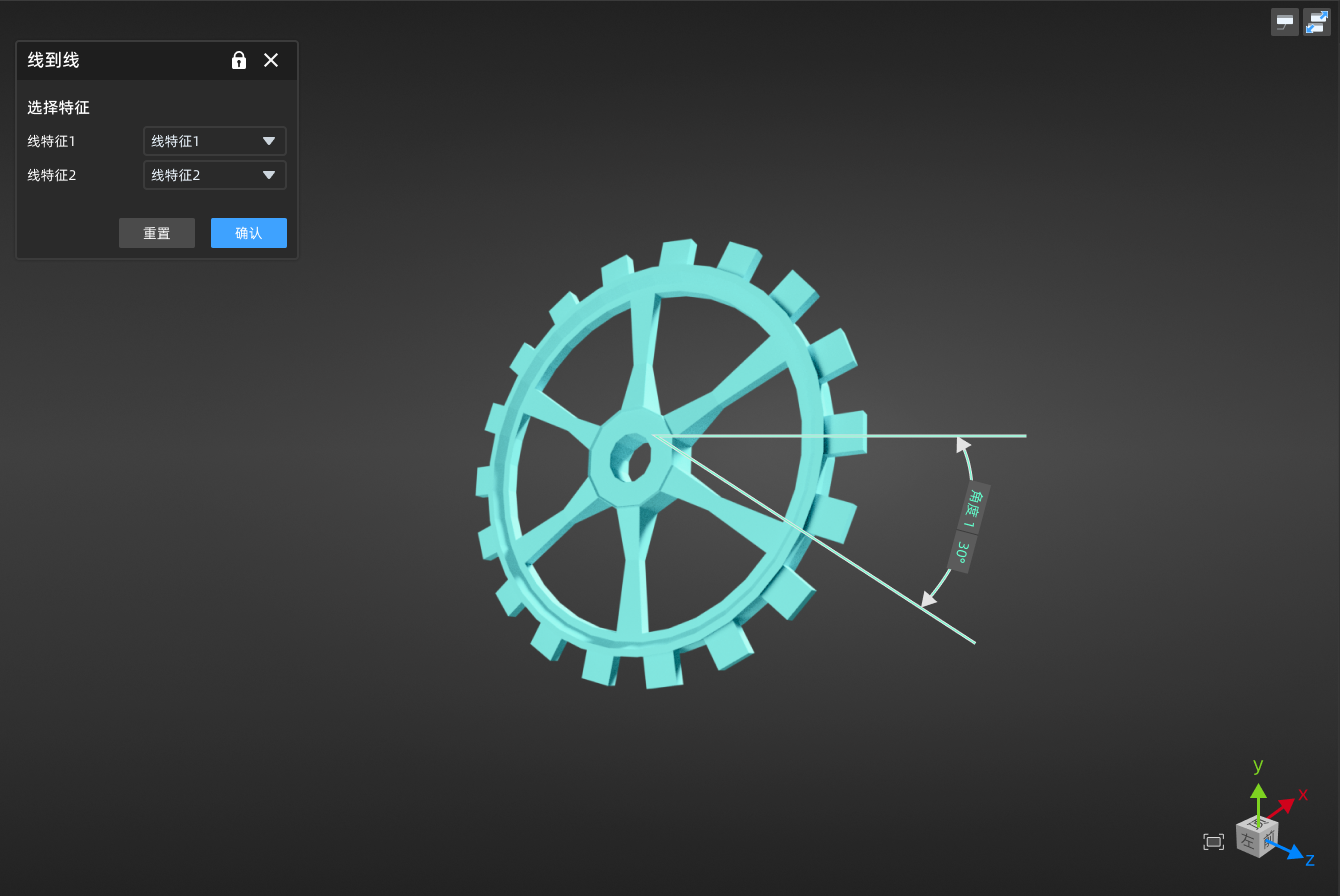

  1. 在检验工具栏,点击 角度检验即可展开下拉列表,选择线到线 / 线到面 / 面到面后,即可打开对应窗口。
  2. 选择检验需要的特征和上下公差。

    说明

    上公差须大于下公差,且取值范围为 -100 ~ 100。

  3. 点击确认,软件会自动计算两个特征间的角度及偏差(若有),并根据公差在模型的三维场景中显示标签:绿色表示偏差在公差范围内,红色表示偏差在公差范围外。

  4. 此时,在左侧目录树的 检验模块中会显示该 角度检验对象。

Col

直径检验

支持检验圆、球及圆柱的直径,并自动生成标签以显示参考值、测量值、偏差和公差(窗口内设置)。

说明

  • 支持在模型上直接点选以创建新的特征对,则标签内显示参考值、测量值和偏差。
  • 若选择的已有特征是参考特征,则标签内显示参考值;若为测量特征,则标签内显示测量值;若已生成特征对,则标签内还会显示偏差。

进行直径检验的操作步骤如下:

Col

  1. 在检验工具栏,点击 直径检验即可打开对应窗口。
  2. 选择检验需要的特征和上下公差。

    说明

    • 支持在三维场景的模型上直接点选已创建的特征。
    • 上公差须大于下公差,且取值范围为 -100 ~ 100。
  3. 点击确认,软件会自动计算所选特征的直径及偏差(若有),并根据公差在模型的三维场景中显示标签:绿色表示偏差在公差范围内,红色表示偏差在公差范围外。

  4. 此时,在左侧目录树的 检验模块中会显示该 直径检验对象。
