软件界面

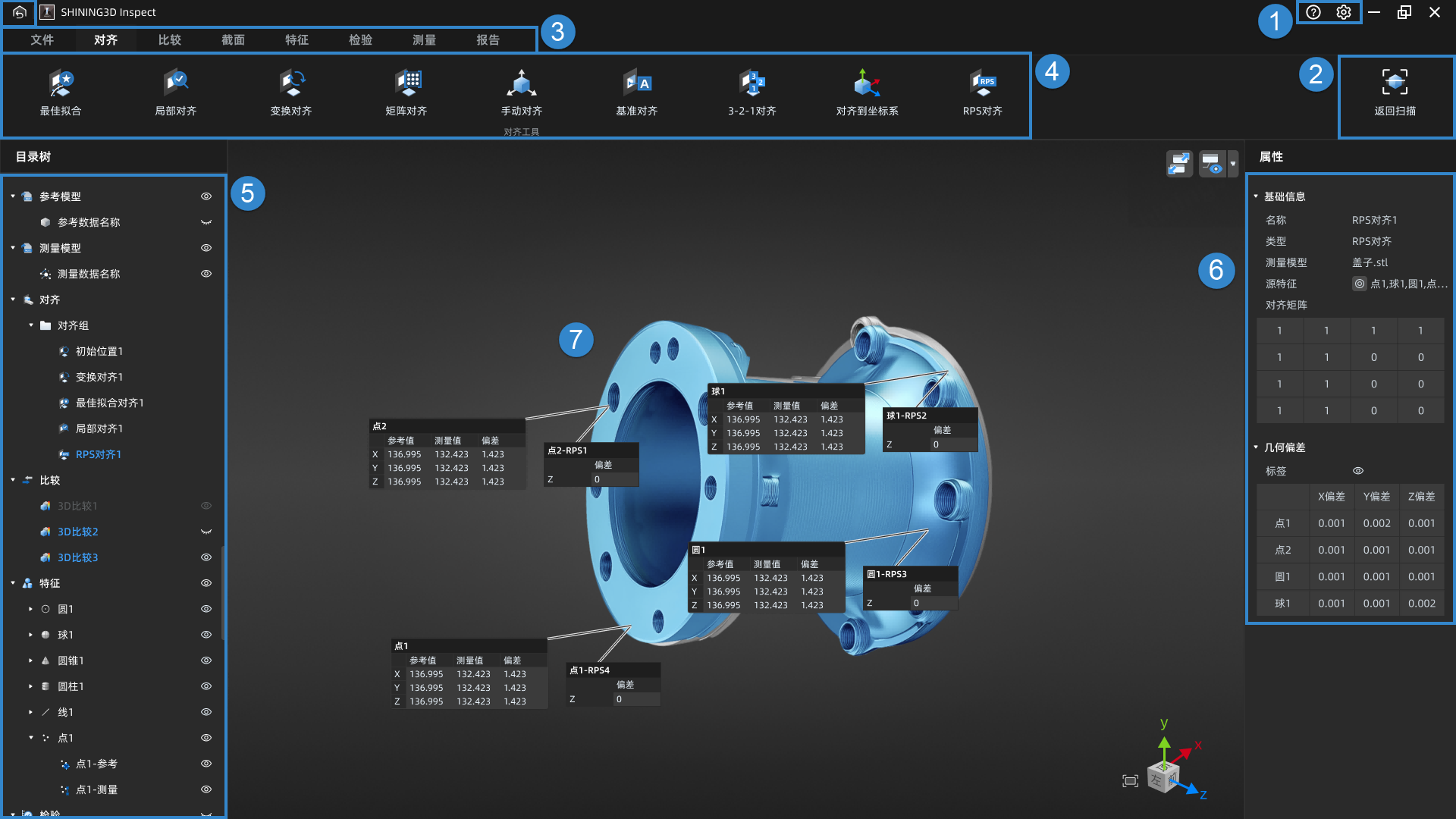

界面总览

① 帮助与设置

点击此按钮即可展开下拉列表:

  • 帮助手册:点击即可打开本用户手册。
  • 快捷键说明:点击即可弹出快捷键说明窗口,提供模型操作及拟合创建相关快捷键说明。

  • 关于:点击即可弹出关于窗口,展示软件版本及发布日期等信息。

  • 隐私政策: 点击即可查看《隐私政策》。

点击此按钮即可弹出设置窗口:

  • 语言:支持切换软件界面语言为简体中文、English(英文)或 Deutsch(德语)。
  • 自动抽取测量值(默认关闭):开启后,当创建一个参考特征后,软件会选择左侧目录树中第一个测量模型为测量对象,并使用当前已激活的对齐对象,自动抽取一个测量特征。

② 快捷按钮

:返回至软件平台主页(不关闭检测软件,仅最小化)。

:返回至扫描软件(关闭检测软件)。

说明

仅通过扫描软件打开检测软件时,显示此按钮;若从软件平台直接打开检测软件,则不显示此按钮。

③ 导航栏

通过点击导航栏按钮进入对应模块:文件对齐比较截面特征检验测量报告快速测量

④ 工具 / 功能栏

提供各模块对应的工具及功能,具体请参考相关章节。
一般在启用某工具后会打开对应的设置窗口,窗口右上角的 表示未锁定状态(默认),点击确认应用按钮后自动关闭窗口;若点击以切换至 锁定状态,则确认应用后不会关闭窗口。

⑤ 目录树

显示模型列表、对齐组、比较组、特征对、测量值等模块及对应已创建的对象。

表示模块 / 组的展开状态,点击即可切换至 收起。

表示对象为显示状态,点击即可切换至 隐藏状态。

针对各模块栏的右键菜单栏提供不同功能项,具体请参考相关章节。

⑥ 属性栏

显示已选中对象的属性信息,包括基础信息、几何信息、外观信息(支持更改模型颜色)、统计信息等;通过切换目录树中的已选中对象,可以切换属性栏的显示信息。

⑦ 模型预览

模型的三维预览区域,会根据不同的功能使用场景显示色带图、注释标签、测量值等,在此区域,可以通过使用快捷键操作模型,具体请参考相关章节。

功能
说明
点击该按钮可控制标签排布方式。
点击即可显示或隐藏所有类型对象的注释标签;点击 展开菜单,可选择不同类型对象的注释标签的显隐。
点击可自动让模型居中显示,且自动调整模型视图大小以适应屏幕大小。
  • 在调整模型时,提供坐标系参考。
  • 可通过点击视角控制器的不同面快捷调整模型视角。
