Schnittstelle¶

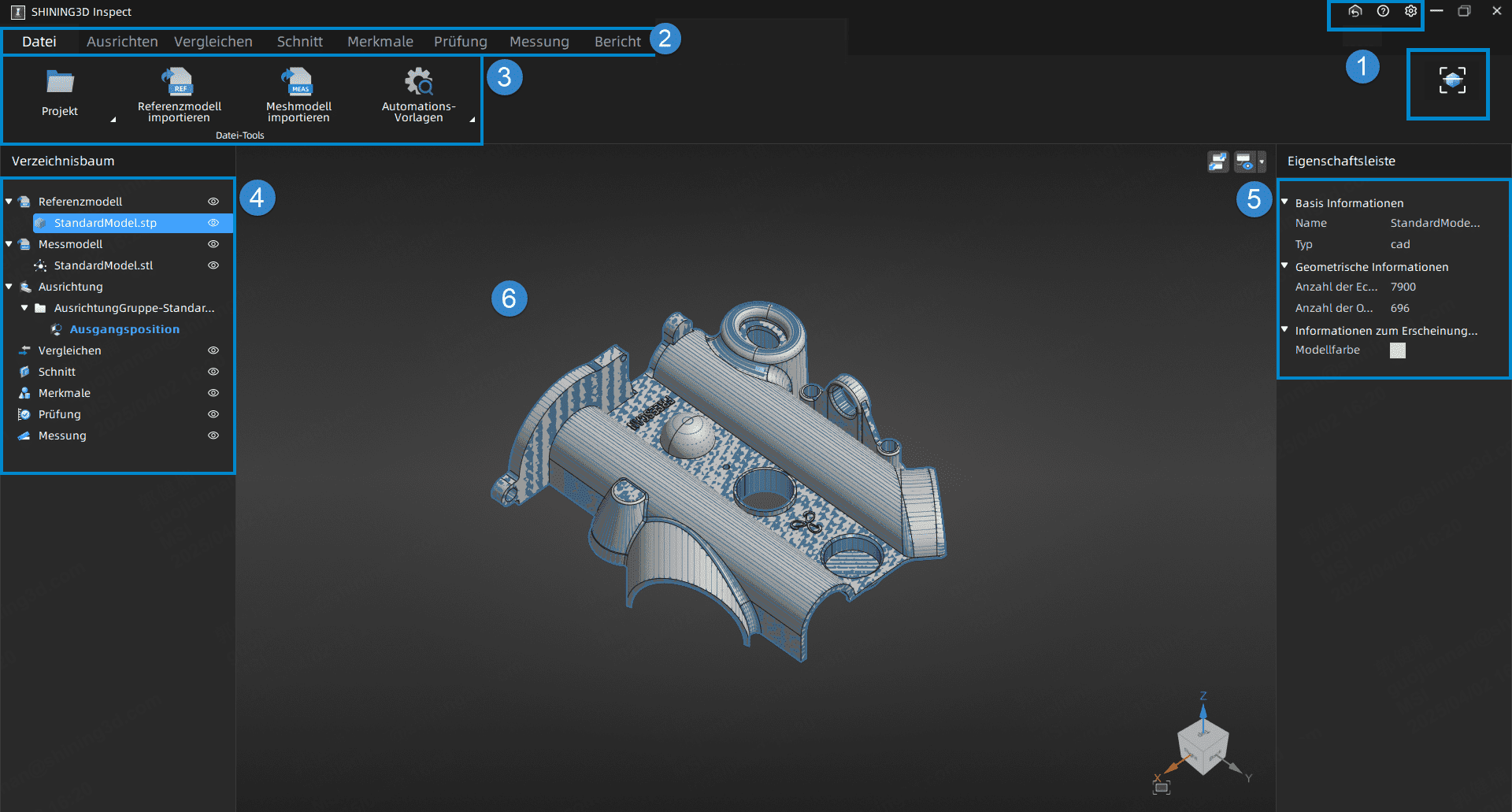

Übersicht¶
① Tasten¶
Zurück zur SHINING3D Suite-Startseite und SHINING3D Inspect minimieren.
Klicken Sie auf diese Schaltfläche, um die Dropdown-Liste zu erweitern:
- Benutzerhandbuch: Klicken Sie, um dieses Benutzerhandbuch zu öffnen.
-
Kurzanleitungen: Klicken Sie, um das Fenster Kurzanleitungen zu öffnen, das Anweisungen zu den Tastenkombinationen für Modelloperationen und die Erstellung von Anpassungen bietet.
-
Über: Klicken Sie, um das Fenster Über zu öffnen, das die Softwareversion, das Veröffentlichungsdatum und weitere Informationen anzeigt.
-
Datenschutzrichtlinie: Klicken Sie, um die Datenschutzrichtlinie zu überprüfen.
Klicken Sie auf diese Schaltfläche, um das Fenster Einstellungen zu öffnen:
- Sprache: Wechseln Sie die Software-Sprache zu vereinfachtem Chinesisch, Englisch oder Deutsch.
- Automatische Extraktion von Messwerten: Nach Aktivierung (standardmäßig deaktiviert) wird beim Erstellen eines Referenzquerschnitts oder Merkmals das erste gemessene Modell im linken Baumansichtsbereich als das gemessene Objekt ausgewählt und automatisch ein gemessener Querschnitt oder ein Merkmal unter Verwendung des derzeit aktivierten Ausrichtungsobjekts extrahiert.
Zurück zur Scansoftware und SHINING3D Inspect schließen.
Hinweis
Diese Schaltfläche wird nur angezeigt, wenn SHINING3D Inspect über die Scansoftware geöffnet wird.
② Navigationsleiste¶
Klicken Sie auf die Schaltflächen in der Navigationsleiste, um in die entsprechenden Module zu gelangen: Datei, Ausrichtungen, Vergleichen, Querschnitt, Merkmal, Dimension, Messgeräte, Bericht und Schnellmessung.
③ Werkzeuge & Funktionsleiste¶
Bietet Werkzeuge und deren Funktionen in jedem Modul. Bitte beziehen Sie sich auf die entsprechenden Kapitel für weitere Details.
Wenn Sie ein bestimmtes Werkzeug aktivieren, wird normalerweise ein entsprechendes Einstellungsfenster geöffnet. Das
Symbol in der oberen rechten Ecke des Fensters zeigt den entsperrten Status (Standard) an, wenn das Fenster nach dem Klicken auf die Schaltfläche Bestätigen oder Übernehmen automatisch geschlossen wird; Wenn Sie auf den
gesperrten Status umschalten, bleibt das Fenster nach dem Klicken auf Bestätigen oder Übernehmen geöffnet.
④ Baumansicht¶
Zeigt die Liste der Modelle, Ausrichtungsgruppen, Vergleichsgruppen, Merkmalspaare, Messwerte und die entsprechenden erstellten Objekte an.
steht für den erweiterten Zustand eines Moduls / einer Gruppe, und durch Klicken darauf wird zu
gewechselt, um es zu minimieren.
steht für das Objekt im Anzeigestatus, und durch Klicken darauf wird zu
gewechselt, um es auszublenden.
Für jede Modulspalte werden unterschiedliche Funktionalitätsoptionen im Kontextmenü bereitgestellt. Bitte beziehen Sie sich auf die entsprechenden Kapitel für weitere Details.
⑤ Eigenschaften¶
Zeigt die Eigenschaftsinformationen der ausgewählten Objekte an, einschließlich grundlegender Informationen, geometrischer Informationen, Erscheinungsinformationen (unterstützt die Änderung der Modellfarbe), statistischer Informationen usw. Durch Wechseln der ausgewählten Objekte in der Baumansicht können Sie die angezeigten Informationen in diesem Bereich ändern.
⑥ Modellvorschau¶
Der 3D-Vorschau-Bereich des Modells zeigt Farbverläufe, Beschriftungen, Messwerte usw. entsprechend den verschiedenen Funktionsszenarien an. In diesem Bereich können Sie das Modell mit Tastenkombinationen bedienen. Bitte beziehen Sie sich auf die entsprechenden Kapitel für weitere Details.
| Funktion | |
|---|---|
 |
Verwenden Sie diese Schaltfläche, um die Anordnung der Beschriftungen zu steuern. |
 |
Verwenden Sie diese Schaltfläche in der oberen rechten Ecke, um die Sichtbarkeit aller Beschriftungen mit einem Klick umzuschalten. Klicken Sie um das Menü zu erweitern und wählen Sie aus, ob Beschriftungen für verschiedene Typen angezeigt oder ausgeblendet werden sollen. |
 |
Verwenden Sie diese Schaltfläche, um das Modell zu zentrieren und die Ansicht automatisch an die Bildschirmgröße anzupassen. |
 |
