Gerätekalibrierung

Klicken Sie auf für den Kalibrierungs-Schritt in der oberen Navigationsleiste, um in die Kalibrierungsoberfläche zu gelangen.

Bitte priorisieren Sie die Schnellkalibrierung, die die Verwendung von 9 Positionen der Kalibrierungsplatte erfordert, wie in den Abbildungen gezeigt, um den gesamten Kalibrierungsprozess abzuschließen. Wenn die Kalibrierung nach mehreren Schnellkalibrierungen immer noch nicht erfolgreich ist, oder wenn die Scan-Genauigkeit des Geräts abnimmt, oder wenn häufig die Meldung "Ausrichtungsfehler" erscheint, können Sie mit der Fortgeschrittene Kalibration gemäß den Abbildungen fortfahren.

Wenn die Meldung "Kalibrierung fehlgeschlagen" erscheint, können Sie versuchen, den Fokus anzupassen.

Hinweis

  • Bitte lesen Sie die Kalibrierungsanweisung sorgfältig durch, bevor Sie die Kalibrierung durchführen.
  • Nach dem Betreten des Kalibrierungsprozesses wird die Software automatisch bestimmen, ob der Motor basierend auf der aktuellen Temperatur beheizt werden muss; es wird empfohlen, zu warten, bis das Gerät die voreingestellte Temperatur erreicht hat, bevor Sie die Kalibrierung durchführen, um die Scan-Genauigkeit sicherzustellen.
  • Wenn auf der rechten Seite des Kalibrierungs-Schrittes in der oberen Navigationsleiste erscheint, bedeutet dies, dass seit der letzten Kalibrierung für den großflächiger oder genauer modus 14 Tage vergangen sind; wenn das Gerät seit mehr als 21 Tagen nicht kalibriert wurde, erscheint ein Popup-Fenster in dieser Oberfläche mit der Option Jetzt kalibrieren oder eine Erinnerung für in 7 Tagen einzustellen.

Die Schnellkalibrierung umfasst die Kalibrierung für den Großflächiger Modus und den Genauer Modus; als Beispiel für die Kalibrierung im großflächiger modus sind die Arbeitsschritte zur Gerätekalibrierung wie folgt:

Hinweis

  • Wenn der Kalibrierungsprozess für den aktuellen Scanning-Modus nicht abgeschlossen ist, erscheint ein Popup-Fenster beim Wechseln des Modus; nach dem Wechseln des Modi wird das Gerät automatisch auf den entsprechenden Modus eingestellt, daher halten Sie bitte das Gerät verbunden.
  • Achten Sie bei jeder Anpassung der Position der Kalibrierungsplatte darauf:
    • Der Laserpunkt des Scanners ist mit der Mitte der Kalibrierungsplatte ausgerichtet.
    • Alle Punkte der Kalibrierungsplatte sind im Kamerafenster sichtbar.
  1. Platzieren Sie die Kalibrierungsplatte gemäß der Orientierungsabbildung in der Mitte, 600 mm vom Scanner entfernt an den überlappenden Laserpunkten, drehen Sie sie um 180° nach rechts; wenn die Oberfläche den Status "" anzeigt, können Sie die Aufnehmen-Taste klicken, um die Kalibrierung zu starten und zum nächsten Schritt überzugehen.

    Hinweis

    • Beim Platzieren der Kalibrierungsplatte und des Geräts können Sie die Helligkeit der linken und rechten Kameras mit dem Schieberegler oder dem Stepper anpassen; Automatische Belichtung (standardmäßig aktiviert) wird unterstützt, um die aufgenommenen Bilder zu optimieren.
    • Wenn die Position der Kalibrierungsplatte nicht den Anforderungen entspricht, passen Sie bitte die Kalibrierungsplatte oder das Gerät gemäß den Aufforderungen auf der Oberfläche an.
    • Sie können auch die Rückwärts-Taste klicken, um die Daten erneut zu erfassen.
  2. Platzieren Sie die Kalibrierungsplatte gemäß der Orientierungsabbildung in der Mitte und nach vorne, und kippen Sie sie um 15° nach links; wenn die Oberfläche den Status "" anzeigt, können Sie die Aufnehmen-Taste klicken, um mit der Datenerfassung zu beginnen und zum nächsten Schritt überzugehen.

  3. Platzieren Sie die Kalibrierungsplatte gemäß der Orientierungsabbildung in der Mitte und nach vorne, und kippen Sie sie um 15° nach rechts; wenn die Oberfläche den Status "" anzeigt, können Sie die Aufnehmen-Taste klicken, um mit der Datenerfassung zu beginnen und zum nächsten Schritt überzugehen.

  4. Platzieren Sie die Kalibrierungsplatte gemäß der Orientierungsabbildung in der Mitte, bewegen Sie sich rückwärts, bis Sie 630 mm vom Scanner entfernt sind; wenn die Oberfläche den Status "" anzeigt, können Sie die Aufnehmen-Taste klicken, um mit der Datenerfassung zu beginnen und zum nächsten Schritt überzugehen.

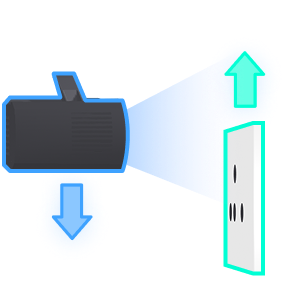

  5. Beziehen Sie sich auf den obigen Schritt 3, um die Kalibrierungsplatte rückwärts oder vorwärts zu bewegen, um die Kalibrierungsschritte für die nächsten fünf Positionen der Kalibrierungsplatte abzuschließen.

  6. Überprüfen Sie die Kalibrierungsergebnisse; klicken Sie auf Nächster, um in den anderen Scanning-Modus zu wechseln und in den Kalibrierungsprozess einzutreten, oder klicken Sie auf Scann, um direkt zu den Scan-Schritten überzugehen.

Hinweis

  • Wenn die Meldung "Kalibrierung fehlgeschlagen" erscheint, können Sie mit Fokussierung fortfahren oder es erneut versuchen.
  • Wenn die Kalibrierung nach mehreren Versuchen weiterhin fehlschlägt, wenden Sie sich bitte an den Lieferanten oder technischen Support.
