Ausrichten

Klicken Sie auf Ausrichten in der oberen Navigationsleiste, um in das Ausrichtungsmodul zu gelangen, wo Sie Bestfit Ausrichtung, lokale Ausrichtung, Ausrichtung transformieren, Matrixausrichtung, Manuelle Ausrichtung, Merkmalsausrichtung, 3-2-1 Ausrichtung, Zum Koordinatensystem und RPS-Ausrichtung durchführen können.

Hinweis

  • Für ein gemessenes Modell können mehrere Ausrichtungsmethoden verwendet werden, um mehrere Ausrichtungsergebnisse zu berechnen. Im aktuellen Modellvorschau-Szenario kann jedoch nur ein Ausrichtungsergebnis angezeigt werden (klicken Sie mit der rechten Maustaste und Aktivieren Sie das Ausrichtungsobjekt im linken Baumansicht), um die aktuelle Pose des gemessenen Modells zu bestimmen. Aktive Ausrichtungsobjekte können durch einen Rechtsklick darauf gelöscht werden.
  • Sie können mit der rechten Maustaste auf ein Ausrichtungsobjekt in der linken Baumansicht klicken und Matrix exportieren auswählen, um die Matrixdatei (*.txt) dieses Objekts lokal zu speichern. Diese Datei kann für die Matrixausrichtung verwendet werden.

Bestfit Ausrichtung

Durch die beste Anpassung können Sie das gemessene Modell automatisch ausrichten, indem Sie seine Pose basierend auf dem Referenzmodell verschieben und die durchschnittliche Abweichung der Gesamtentfernung minimieren.

Hinweis

Bevor Sie die Funktion zur Bestfit Ausrichtung verwenden, importieren Sie bitte das Referenzmodell und das gemessene Modell.

Die Schritte zur Durchführung der Bestfit Ausrichtung sind wie folgt:

Col

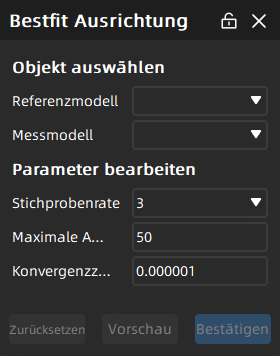

  1. Klicken Sie in der Ausrichtungswerkzeuge auf Bestfit Ausrichtung, um das entsprechende Fenster zu öffnen.
  2. Wählen Sie die Referenzdaten und die zu alignierenden Messdaten aus und bearbeiten Sie die Parameter (Stichprobenrate1, Maximale Anzahl von Iterationen2 und Konvergenzzielwert3).
  3. Klicken Sie auf Vorschau, um das Ausrichtungsergebnis in der 3D-Szene anzuzeigen; klicken Sie dann auf Bestätigen, um das Ausrichtungsobjekt zu speichern, das in der Ausrichtungsgruppe angezeigt wird, die dem gemessenen Modell in der linken Baumansicht entspricht.
  4. (Optional) Klicken Sie mit der rechten Maustaste auf das Ausrichtungsobjekt der Bestfit Ausrichtung in der linken Baumansicht, um die Ausrichtung zu bearbeiten und die Neuberechnungsfunktion auszulösen.

Col

Lokale Ausrichtung

In Fällen, in denen das Ergebnis der Bestfit Ausrichtung nicht den tatsächlichen Anforderungen entspricht, können Sie die Funktion zur lokalen Ausrichtung verwenden, um die Ausrichtung durch Auswahl von Flächen am Referenzmodell fein abzustimmen, mit dem Ziel, die durchschnittliche Abweichung der ausgewählten Flächen zu minimieren.

Vorsicht

Bevor Sie die Funktion zur lokalen Ausrichtung verwenden, wird empfohlen, zuerst die beste Anpassung oder die Matrixausrichtungsfunktion zu verwenden, um sicherzustellen, dass das gemessene Modell in einer ähnlichen Pose wie das Referenzmodell ist. Andernfalls kann dies zu einem Fehlschlag der lokalen Ausrichtung führen.

Die Schritte zur Durchführung der lokalen Ausrichtung sind wie folgt:

Col

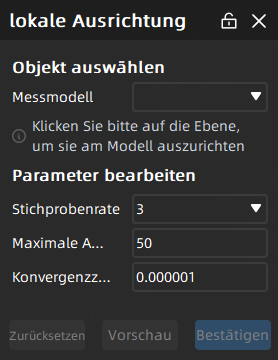

  1. Klicken Sie in der Ausrichtungswerkzeuge auf Lokale Ausrichtung, um das entsprechende Fenster zu öffnen.
  2. Wählen Sie die zu alignierenden Messdaten aus, bearbeiten Sie die Parameter (Stichprobenrate1, Maximale Anzahl von Iterationen2 und Konvergenzzielwert3) und wählen Sie Flächen am Referenzmodell aus.
  3. Klicken Sie auf Vorschau, um das Ausrichtungsergebnis in der 3D-Szene anzuzeigen; klicken Sie dann auf Bestätigen, um das Ausrichtungsobjekt zu speichern, das in der Ausrichtungsgruppe angezeigt wird, die dem gemessenen Modell in der linken Baumansicht entspricht.

Col

Ausrichtung transformieren

In Fällen, in denen die Funktion zur Bestfit Ausrichtung nicht für die automatische Modellanpassung verwendet werden kann, können Sie die Funktion zur Ausrichtung transformieren verwenden, um die Referenz- und Messmodelle manuell auszurichten, indem Sie mindestens drei (bis zu sechs) Punktpaare auf ihnen auswählen.

Hinweis

Bevor Sie die Funktion zur Ausrichtung transformieren verwenden, importieren Sie bitte das Referenzmodell und das gemessene Modell.

Die Schritte zur Durchführung der Ausrichtung transformieren sind wie folgt:

Col

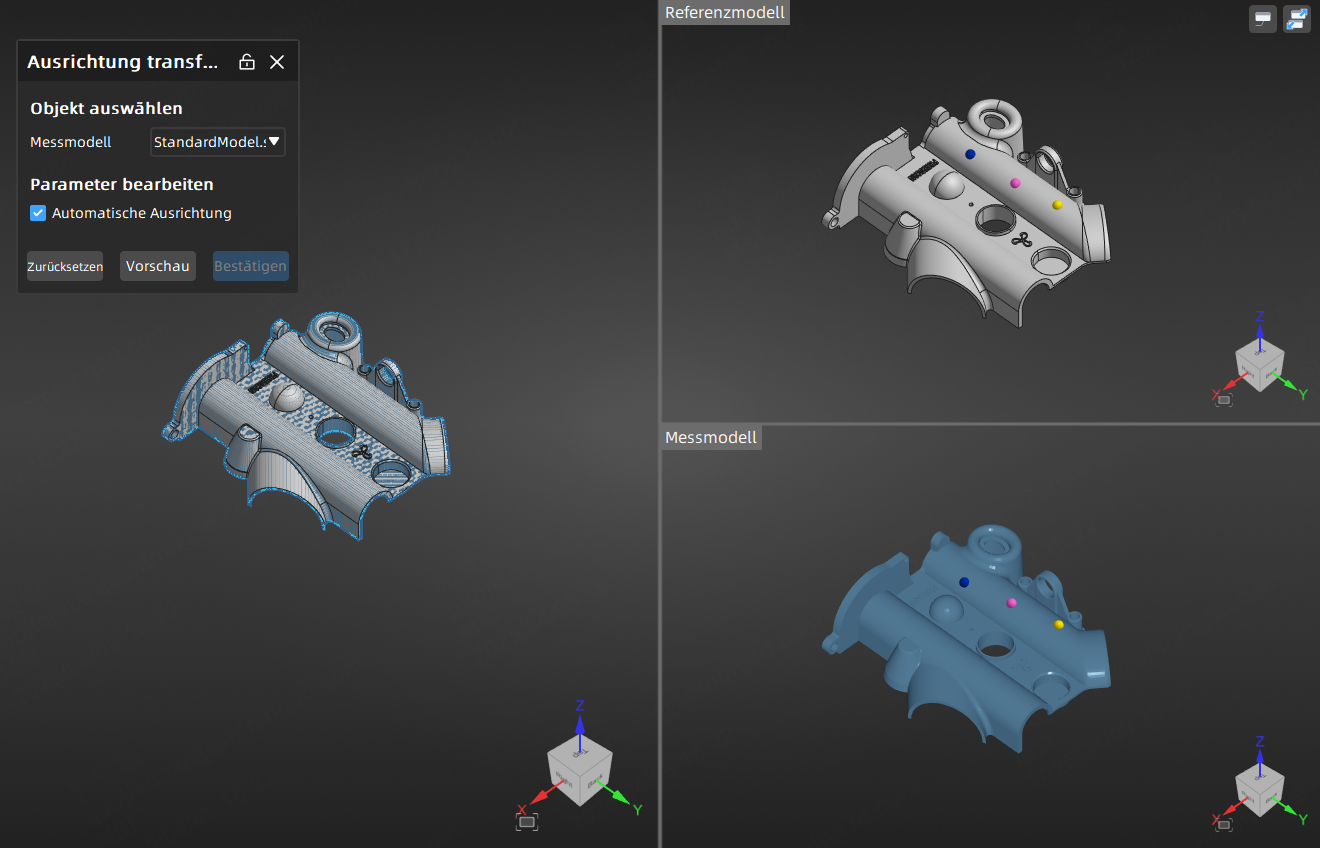

  1. Klicken Sie in der Ausrichtungswerkzeuge auf Ausrichtung transformieren, um das entsprechende Fenster zu öffnen.
  2. Wählen Sie die zu alignierenden Messdaten aus und wählen Sie mindestens drei (bis zu sechs) Punktpaare in den Fenstern Referenzmodell und Messmodell aus:
    • Ziehen Sie die Punkte, um ihre Positionen zu ändern.
    • Klicken Sie mit der rechten Maustaste auf einen Punkt, um die Tagfarbe dieses Punktes zu ändern.
    • Drücken Sie Del, nachdem Sie einen Punkt ausgewählt haben, um ihn zu löschen.
  3. Klicken Sie auf Vorschau, um das Ausrichtungsergebnis in der 3D-Szene anzuzeigen; klicken Sie dann auf Bestätigen, um das Ausrichtungsobjekt zu speichern, das in der Ausrichtungsgruppe angezeigt wird, die dem gemessenen Modell in der linken Baumansicht entspricht.

Col

Matrixausrichtung

Durch die Matrixausrichtung können Sie die Pose des gemessenen Modells direkt verschieben und automatisch basierend auf einer vorhandenen Matrixdatei (TXT oder TRM) oder der Matrix eines Ausrichtungsobjekts ausrichten.

Hinweis

Bevor Sie die Funktion zur Matrixausrichtung verwenden, importieren Sie bitte das gemessene Modell.

Die Schritte zur Durchführung der Matrixausrichtung sind wie folgt:

Col

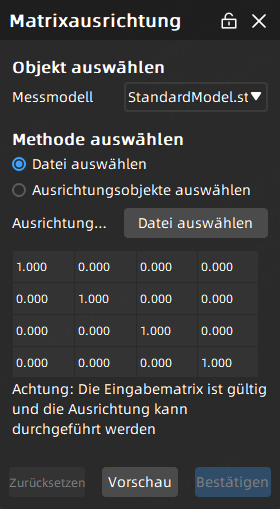

  1. Klicken Sie in der Ausrichtungswerkzeuge auf Matrixausrichtung, um das entsprechende Fenster zu öffnen.
  2. Wählen Sie die zu alignierenden Messdaten aus und wählen Sie eine Ausrichtungsmethode (wählen Sie eine Datei oder ein ausgerichtetes Objekt).
  3. Klicken Sie auf Bestätigen, um das Ausrichtungsobjekt zu speichern, das in der Ausrichtungsgruppe angezeigt wird, die dem gemessenen Modell in der linken Baumansicht entspricht.
  4. (Optional) Klicken Sie mit der rechten Maustaste auf das Matrixausrichtungsobjekt in der linken Baumansicht, um die Ausrichtung zu bearbeiten und die Neuberechnungsfunktion auszulösen.

Col

Manuelle Ausrichtung

In Fällen, in denen es auffällige Unterschiede zwischen der Pose des gemessenen Modells und dem Referenzmodell gibt, kann die manuelle Ausrichtung verwendet werden, um die Anfangsposition des gemessenen Modells fein abzustimmen.

Hinweis

Bevor Sie die Funktion zur manuellen Ausrichtung verwenden, importieren Sie bitte das gemessene Modell.

Die Schritte zur Durchführung der manuellen Ausrichtung sind wie folgt:

Col

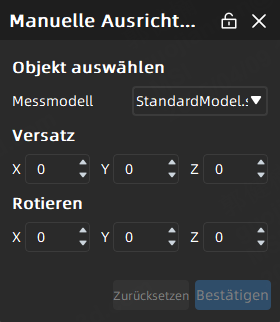

  1. Klicken Sie in der Ausrichtungswerkzeuge auf Manuelle Ausrichtung, um das entsprechende Fenster zu öffnen.
  2. Wählen Sie die zu alignierenden Messdaten aus und bearbeiten Sie den Schwenkabstand oder den Rotationswinkel des Modells auf den X / Y / Z-Achsen; Sie können auch die beweglichen Koordinatenachsen in der Mitte des Modells in der 3D-Szene manuell ziehen oder drehen.
  3. Klicken Sie auf Bestätigen, um das Ausrichtungsobjekt zu speichern, das in der Ausrichtungsgruppe angezeigt wird, die dem gemessenen Modell in der linken Baumansicht entspricht.

Col

Merkmalsausrichtung

Für Werkstücke, die bereits ein Datensystem haben, können vorhandene Daten für die Datenausrichtung verwendet werden.

Hinweis

  • Bevor Sie die Funktion zur Datenausrichtung verwenden, importieren Sie bitte das gemessene Modell.
  • Bevor Sie die Funktion zur Datenausrichtung verwenden, wird empfohlen, zuerst die Bestfit Ausrichtung durchzuführen, um das Modell vorläufig automatisch auszurichten.

Vorsicht

Wenn die Meldung erscheint, dass " Berechnung fehlgeschlagen, bitte wählen Sie die Referenzen erneut aus", überprüfen Sie bitte, ob die ausgewählten drei Daten alle Freiheitsgrade des Modells in den X / Y / Z-Achsen einschränken können; wenn es weiterhin fehlschlägt, wenden Sie sich bitte an den technischen Support.

Die Schritte zur Durchführung der Merkmalsausrichtung sind wie folgt:

Col

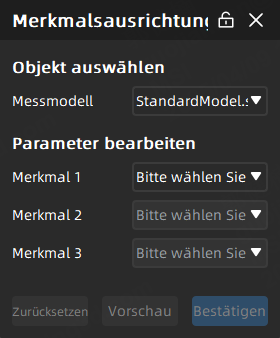

  1. Klicken Sie in der Ausrichtungswerkzeuge auf Merkmalsausrichtung, um das entsprechende Fenster zu öffnen.

  2. Wählen Sie die zu alignierenden Messdaten aus und wählen Sie die DatenEigenschaftsleiste (einschließlich Punkte, Linien, Ebenen, Kugelzentren, Zylinderachsen und Kegelachsen) nacheinander aus.

    Hinweis

    • Unterstützt das direkte Klicken auf das Modell, um neue Merkmals- und Datensätze zu erstellen.
    • Wenn das Datum 2 oder 3 ausgewählt ist, wird die Neuauswahl des Datums 1 automatisch die Auswahl anderer Daten aufheben.

  3. Klicken Sie auf Vorschau, um das Ausrichtungsergebnis in der 3D-Szene anzuzeigen; klicken Sie dann auf Bestätigen, um das Ausrichtungsobjekt zu speichern, das in der Ausrichtungsgruppe angezeigt wird, die dem gemessenen Modell in der linken Baumansicht entspricht.

Col

3-2-1 Ausrichtung

Diese Methode beinhaltet die Ausrichtung des Modells durch Bestimmung von sechs Freiheitsgraden und wird hauptsächlich zur Messung von Messschablonen verwendet.

Hinweis

  • Bevor Sie die Funktion zur 3-2-1-Ausrichtung verwenden, importieren Sie bitte das gemessene Modell.
  • Wenn Sie ein Kreis- oder Kugelmerkmal auswählen, wird der entsprechende Mittelpunkt des Kreises oder der Kugel als Referenzpunkt genommen; wenn Sie ein Zylinder- oder Kegelmerkmal auswählen, wird die entsprechende Achse des Zylinders oder Kegels als Referenzlinie genommen.

Die Schritte zur Durchführung der 3-2-1-Ausrichtung sind wie folgt:

Col

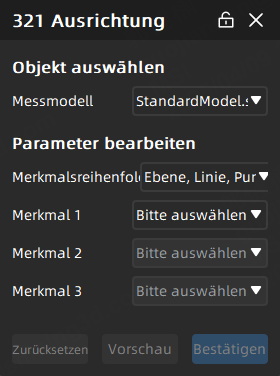

  1. Klicken Sie in der Ausrichtungswerkzeuge auf 3-2-1 Ausrichtung, um das entsprechende Fenster zu öffnen.

  2. Wählen Sie die zu alignierenden Messdaten und die Merkmalsfolge aus und wählen Sie die Merkmale (einschließlich Punkte, Linien, Ebenen, Kugelzentren, Zylinderachsen und Kegelachsen) basierend auf der ausgewählten Reihenfolge nacheinander aus.

    Hinweis

    • Unterstützt das direkte Klicken auf das Modell, um neue Merkmals-Paare zu erstellen.
    • Bitte wählen Sie die entsprechenden Merkmale basierend auf der ausgewählten Reihenfolge aus; andernfalls wird die Meldung angezeigt: " Dieser Merkmalstyp wird nicht unterstützt".
    • Bitte wählen Sie Merkmals-Paare aus, die sowohl das Referenzmerkmal als auch das gemessene Merkmal enthalten; andernfalls wird die Meldung angezeigt: " Das ausgewählte Merkmalspaar muss sowohl Referenz- als auch Messmerkmale enthalten".
    • Wenn Sie die Merkmalsfolge erneut auswählen, werden alle ausgewählten Merkmale gelöscht.

  3. Klicken Sie auf Vorschau, um das Ausrichtungsergebnis in der 3D-Szene anzuzeigen; klicken Sie dann auf Bestätigen, um das Ausrichtungsobjekt zu speichern, das in der Ausrichtungsgruppe angezeigt wird, die dem gemessenen Modell in der linken Baumansicht entspricht.

Col

Zum Koordinatensystem

Wenn Sie nur das gemessene Modell messen müssen, können Sie das Messmodell zuerst ausrichten, indem Sie seine Ausrichtung an das vordefinierte globale Koordinatensystem anpassen. Dies erleichtert die bessere Beobachtung und Messung des Modells in den folgenden Schritten.

Diese Methode beinhaltet die Ausrichtung des Modells durch Bestimmung von sechs Freiheitsgraden und wird hauptsächlich zur Messung von Messschablonen verwendet.

Hinweis

  • Bevor Sie die Funktion zur 3-2-1-Ausrichtung verwenden, importieren Sie bitte das gemessene Modell.
  • Wenn Sie ein vorhandenes Kreis- oder Kugelmerkmal auswählen, wird der entsprechende Mittelpunkt des Kreises oder der Kugel als Referenzpunkt genommen; wenn Sie ein vorhandenes Zylinder- oder Kegelmerkmal auswählen, wird die entsprechende Achse des Zylinders oder Kegels als Referenzlinie genommen.

Die Schritte zur Durchführung der Zum Koordinatensystem sind wie folgt:

Col

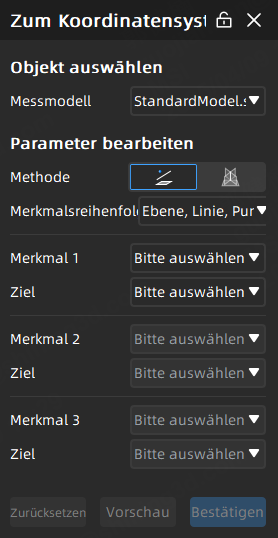

  1. Klicken Sie in der Ausrichtungswerkzeuge auf Zum Koordinatensystem, um das entsprechende Fenster zu öffnen.

  2. Wählen Sie die zu alignierenden Messdaten aus und wählen Sie die Methode:

    • Ebenen, Linien, Punkte ausrichten: Wählen Sie die Merkmalsfolge aus und wählen Sie die Merkmale und deren Ziele basierend auf der ausgewählten Reihenfolge nacheinander aus.

    Hinweis

    • Bitte wählen Sie mindestens ein erstelltes Ebenen-, Linien- oder Punktmerkmal und das entsprechende Ziel aus.
    • Bitte wählen Sie die entsprechenden Merkmale basierend auf der ausgewählten Reihenfolge aus; andernfalls wird die Meldung angezeigt: " Dieser Merkmalstyp wird nicht unterstützt".
    • Wenn Sie die Merkmalsfolge erneut auswählen, werden alle ausgewählten Merkmale und Ziele gelöscht.
    • Wenn das Merkmal 2 oder 3 ausgewählt wurde und Sie Merkmal 1 auf "Keine" einstellen, werden die anderen ausgewählten Merkmale automatisch gelöscht. Ebenso, wenn das Ziel für Merkmal 2 oder 3 ausgewählt wurde und Sie das Ziel für Merkmal 1 auf "Keine" einstellen, werden die anderen ausgewählten Ziele ebenfalls automatisch gelöscht.
    • Vertikale Ebene: Wählen Sie die Merkmale und deren Ziele nacheinander aus.

    Hinweis

    • Bitte wählen Sie mindestens eine erstellte Ebene und das entsprechende Ziel aus.
    • Wenn das Merkmal 2 oder 3 ausgewählt wurde und Sie Merkmal 1 auf "Keine" einstellen, werden die anderen ausgewählten Merkmale automatisch gelöscht. Ebenso, wenn das Ziel für Merkmal 2 oder 3 ausgewählt wurde und Sie das Ziel für Merkmal 1 auf "Keine" einstellen, werden die anderen ausgewählten Ziele ebenfalls automatisch gelöscht.

  3. Klicken Sie auf Vorschau, um das Ausrichtungsergebnis in der 3D-Szene anzuzeigen; klicken Sie dann auf Bestätigen, um das Ausrichtungsobjekt zu speichern, das in der Ausrichtungsgruppe angezeigt wird, die dem gemessenen Modell in der linken Baumansicht entspricht.

Col

RPS-Ausrichtung

Durch die Verwendung der RPS (Referenzpunkt-System) Ausrichtung können die angegebenen Punkte, Kreis- und Kugelfeatures zur Ausrichtung der Modelle abgeglichen werden. Diese Methode wird hauptsächlich in Szenarien wie Werkstückausrichtung, Montage von Bauteilen, Qualitätskontrolle, Reverse Engineering und Mehrpunktmessung angewendet.

Hinweis

  • Bevor Sie die RPS-Ausrichtungsfunktion verwenden, importieren Sie bitte das Referenzmodell und das gemessene Modell.
  • Wenn Sie ein Kreis- oder Kugelfeature auswählen, wird der entsprechende Mittelpunkt des Kreises oder der Kugel als Referenzpunkt genommen.
  • Es wird empfohlen, Punktfeatures, die mit der CMM Methode erstellt wurden, als Referenzpunkte zu verwenden, um die besten Ausrichtungsergebnisse zu erzielen.

Die Schritte zur Durchführung der RPS-Ausrichtung sind wie folgt:

Col

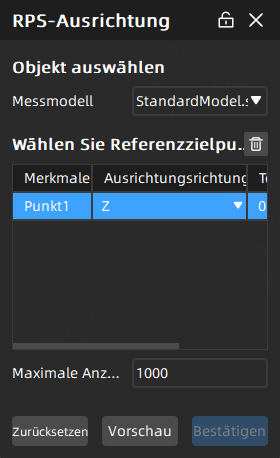

  1. Klicken Sie in der Ausrichtungswerkzeuge-Leiste auf RPS-Ausrichtung, um das entsprechende Fenster zu öffnen.

  2. Wählen Sie die auszurichtenden Messdaten aus und klicken Sie in der 3D-Szene, um mindestens drei Feature-Paare oder Labels auszuwählen. Die ausgewählten Features werden in der Spalte Wählen Sie Referenzzielpunkte angezeigt.

    Hinweis

    • Unterstützt das direkte Klicken auf das Modell, um neue Feature-Paare zu erstellen.
    • Bitte wählen Sie Punkt-, Kreis- oder Kugelfeatures aus, andernfalls wird angezeigt, dass " Dieser Merkmalstyp wird nicht unterstützt".
    • Bitte wählen Sie Feature-Paare aus, die sowohl Referenz- als auch gemessene Features enthalten, andernfalls wird angezeigt, dass " Das ausgewählte Merkmalspaar muss sowohl Referenz- als auch Messmerkmale enthalten".

  3. Wählen Sie im Fenster RPS-Ausrichtung die Ausrichtungsrichtung aus und bearbeiten Sie die Parameter (tol4, Gewicht5, Maximale Anzahl von Iterationen2, usw.).

    Hinweis

    Standardmäßig sind die X-, Y- und Z-Richtungen gleichzeitig ausgewählt; Sie können darauf klicken, um sie abzuwählen, aber mindestens eine Richtung muss ausgewählt sein.

  4. Klicken Sie auf Vorschau, um das Ausrichtungsergebnis in der 3D-Szene anzuzeigen; klicken Sie dann auf Bestätigen, um das Ausrichtungsobjekt zu speichern, das in der Ausrichtungsgruppe angezeigt wird, die dem gemessenen Modell in der linken Baumansicht entspricht.

Col

  1. Bei Punktwolken- oder Mesh-Daten bezieht sich die Abtastrate auf die Anzahl der pro Flächeneinheit oder Längeneinheit (z.B. Punktabstand oder Punktdichte) gesammelten Datenpunkte. ↩↩

  2. Durch die Festlegung der maximalen Anzahl von Iterationen wird der Algorithmus (z.B. der Iterative Closest Point (ICP) Algorithmus) in seiner maximalen Wiederholungsanzahl begrenzt, um eine unendliche Schleife aufgrund von Nicht-Konvergenz zu verhindern, was zur Optimierung von Anpassungs- oder Ausrichtungsergebnissen verwendet wird; wenn der Algorithmus konvergiert (das Konvergenzziel erreicht), bevor die maximale Anzahl von Iterationen erreicht ist, wird er vorzeitig beendet. ↩↩↩

  3. Der Konvergenz-Zielwert bezieht sich auf die Präzisionsschwelle, bei der der Algorithmus das Iterieren stoppt, normalerweise beurteilt durch die Änderung oder den Absolutwert des Restes (z.B. Root Mean Square Error, RMS); wenn die Fehleränderung zwischen zwei Iterationen kleiner ist als der Zielwert, wird der Algorithmus als konvergiert betrachtet. ↩↩

  4. Toleranz bezieht sich auf den zulässigen Bereich von Größen- oder Formabweichungen, der verwendet wird, um zu bestimmen, ob das gemessene Objekt qualifiziert ist. ↩

  5. Gewicht bezieht sich auf den Gewichtungskoeffizienten, der verschiedenen Messpunkten oder -bereichen zugewiesen wird und deren Bedeutung in der Berechnung widerspiegelt. ↩
