Schnitt

Klicken Sie auf Schnitt in der oberen Navigationsleiste, um in das Schnittsmodul zu gelangen, wo Sie mit den Schnittswerkzeugen Schnitte erstellen können.
Nachdem der Schnitt erstellt wurde, können Sie gemessene Schnitte extrahieren oder Funktionen erstellen aus den erstellten Schnitten.

Hinweis

  • Bevor Sie die Schnittsfunktion verwenden, importieren Sie bitte das Referenzmodell oder das gemessene Modell.
  • Nach dem Betreten der Funktion Von Schnitt oder dem Ausblenden des Modells können Sie den Schnitt anzeigen.

Die Schritte zum Erstellen von Schnitten sowie zum Extrahieren gemessener Schnitte sind wie folgt:

Col

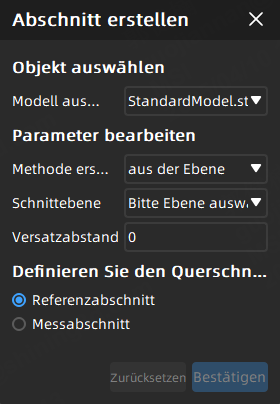

  1. Klicken Sie in der Schnitt-Werkzeuge auf Schnitt, um das entsprechende Fenster zu öffnen.
  2. Wählen Sie das Modell aus, bearbeiten Sie die Parameter und definieren Sie den Schnitt als Referenzschnitt:
    • aus der Ebenen: Wählen Sie eine erstellte Ebene aus und legen Sie den Versatzabstand fest.
    • entlang der angegebenen Richtung: Klicken Sie im 3D-Szenenmodell, um einen Punkt zu erstellen, und wählen Sie eine Richtung (X-Achse / Y-Achse / Z-Achse / Anpassen).
  3. Nachdem Sie die relevanten Einstellungen abgeschlossen haben, können Sie den erstellten Schnitt in der 3D-Szene in der Vorschau anzeigen; klicken Sie dann auf Bestätigen, um den Referenzschnitt zu speichern, und das Referenzschnittsobjekt wird im Funktionsmodul in der linken Baumansicht angezeigt.
  4. Klicken Sie mit der rechten Maustaste auf die Schnittsgruppe in der linken Baumansicht, wählen Sie Ermittle den gemessenen Schnitt und bestimmen Sie das gemessene Modell, aus dem der Schnitt extrahiert werden soll.
  5. Wählen Sie im Fenster Schnitt ermitteln ein Ausrichtungsobjekt aus, legen Sie die Entfernungsparameter fest und klicken Sie auf Bestätigen, um den entsprechenden gemessenen Schnitt zu erstellen.
  6. Das gemessene Schnittsobjekt wird in der entsprechenden Schnittsgruppe in der linken Baumansicht angezeigt.
