Linie¶

Klicken Sie in der Direkte Erstellung von Merkmalen-Symbolleiste auf Linie, um die Dropdown-Liste zu erweitern, in der Sie Klicken Sie auf das CAD-Modell, Parametrisierung, Passende Kreation, Aus Merkmalen erstellen und Aus einem Schnitt Erstellungsarten auswählen können.

Klicken Sie auf das CAD-Modell¶

Erstellen Sie Linienmerkmale, indem Sie direkt auf die geometrischen Merkmale klicken, die als Linien des CAD-Modells geformt sind.

Hinweis

Bevor Sie Linienmerkmale mit der CAD-Autoerstellungsmethode erstellen, importieren Sie bitte ein Referenzmodell.
Diese Methode unterstützt die Angabe von Merkmalen als Referenzmerkmale oder gemessene Merkmale.
Wenn Sie Das Merkmal als Referenzmerkmal definieren, können Sie das gemessene Merkmal extrahieren, um Merkmals-Paare zu generieren, bevor Sie mindestens ein gemessenes Modell importieren.
Sie können auch die Automatische CAD-Erstellung-Methode in der Assistierte Feature-Erstellung-Symbolleiste verwenden, um automatisch Merkmale zu erstellen.

Die Schritte zur Erstellung von Linienmerkmalen durch Auswahl auf dem CAD-Modell sowie zur Extraktion gemessener Merkmale sind wie folgt:

Wählen Sie Klicken Sie auf das CAD-Modell in der Dropdown-Liste von Linie, um das entsprechende Fenster zu öffnen.
Klicken Sie im 3D-Szenen auf das hervorgehobene Linienmerkmal des Modells, um es zu erstellen, und definieren Sie das Merkmal im Fenster Klicken Sie auf das CAD-Modell als Referenzmerkmal.
Klicken Sie auf Bestätigen, um das Referenzlinienmerkmal zu speichern, und das Referenzlinienobjekt wird im Merkmalsmodul in der linken Baumansicht angezeigt.

Hinweis

Wenn Sie Extraktion der Messmerkmale (Sie können Automatische Extraktion der Merkmale in Einstellungen > Merkmal aktivieren), wird das entsprechende gemessene Merkmal automatisch extrahiert, nachdem Sie ein Referenzmerkmal erstellt haben.
Klicken Sie mit der rechten Maustaste auf die Linienmerkmalsgruppe in der linken Baumansicht, wählen Sie Extraktion der Messmerkmale und bestimmen Sie das gemessene Modell, aus dem das Merkmal extrahiert wird.
Wählen Sie im Popup-Fenster Linie einen Ausrichtungsmodus, bearbeiten Sie Parameter wie maximale Distanz, Ausschlussdistanz und so weiter, sowie setzen Sie Rauschunterdrückung, und klicken Sie auf Bestätigen, um das entsprechende gemessene Linienmerkmal zu erstellen.
Das gemessene Linienobjekt wird in der entsprechenden Linienmerkmalsgruppe in der linken Baumansicht angezeigt.

Parametrisierung¶

Hinweis

Bevor Sie Linienmerkmale erstellen, importieren Sie bitte ein Referenzmodell oder ein gemessenes Modell.
Diese Methode unterstützt die Angabe von Merkmalen als Referenzmerkmale oder gemessene Merkmale.
Wenn Sie Das Merkmal als Referenzmerkmal definieren, können Sie das gemessene Merkmal extrahieren, um Merkmals-Paare zu generieren, bevor Sie mindestens ein gemessenes Modell importieren.

Die Schritte zur Erstellung von Linienmerkmalen Parametrisierung sowie zur Extraktion gemessener Merkmale sind wie folgt:

Col

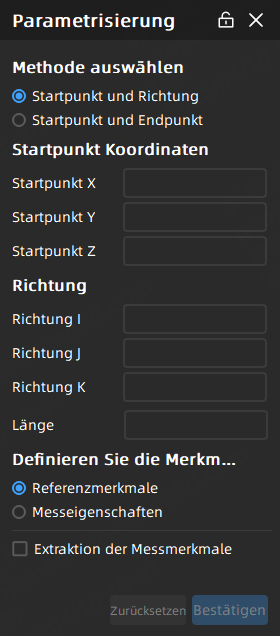

Wählen Sie Parametrisierung in der Dropdown-Liste von Linie, um das entsprechende Fenster zu öffnen.
Wählen Sie eine Methode:
- Startpunkt & Richtung: Startposition X / Y / Z, Richtung und Länge anpassen und das Merkmal als Referenzmerkmal definieren.
- Startpunkt & Endpunkt: X / Y / Z der Start- & Endposition anpassen und das Merkmal als Referenzmerkmal definieren.
Klicken Sie auf Bestätigen, um das Referenzlinienmerkmal zu speichern, und das Referenzlinienobjekt wird im Merkmalsmodul in der linken Baumansicht angezeigt.

Hinweis

Wenn Sie Extraktion der Messmerkmale (Sie können Automatische Extraktion der Merkmale in Einstellungen > Merkmal aktivieren), wird das entsprechende gemessene Merkmal automatisch extrahiert, nachdem Sie ein Referenzmerkmal erstellt haben.
Klicken Sie mit der rechten Maustaste auf die Linienmerkmalsgruppe in der linken Baumansicht, wählen Sie Extraktion der Messmerkmale und bestimmen Sie das gemessene Modell, aus dem das Merkmal extrahiert wird.
Wählen Sie im Linie-Fenster einen Ausrichtungsmodus, bearbeiten Sie Parameter wie maximale Distanz und Ausschlussdistanz sowie setzen Sie Rauschunterdrückung, und klicken Sie auf Bestätigen, um das entsprechende gemessene Linienmerkmal zu erstellen.
Das gemessene Linienobjekt wird in der entsprechenden Linienmerkmalsgruppe in der linken Baumansicht angezeigt.

Col

Passende Kreation¶

Erstellen Sie Linienmerkmale, indem Sie geometrische Merkmale, die als Linien geformt sind, anpassen, indem Sie Punkte auf dem Mesh-Modell auswählen.

Hinweis

Bevor Sie Linienmerkmale mit der Anpassungsmethode erstellen, importieren Sie bitte ein Referenzmodell oder ein gemessenes Modell (vermascht).
Diese Methode unterstützt die Angabe von Merkmalen als Referenzmerkmale oder gemessene Merkmale.
Wenn Sie Das Merkmal als Referenzmerkmal definieren, können Sie das gemessene Merkmal extrahieren, um Merkmals-Paare zu generieren, bevor Sie mindestens ein gemessenes Modell importieren.

Die Schritte zur Erstellung von Linienmerkmalen durch Passende Kreation sind wie folgt:

Col

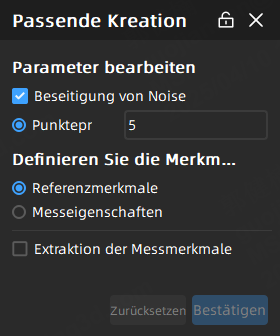

Wählen Sie Passende Kreation in der Dropdown-Liste von Linie, um das entsprechende Fenster zu öffnen.
Bearbeiten Sie Parameter wie Rauschunterdrückung und definieren Sie das Merkmal als Referenzmerkmal oder gemessenes Merkmal.
Nachdem Sie die relevanten Einstellungen abgeschlossen haben, können Sie Werkzeuge in der Symbolleiste unter der 3D-Szene auswählen und Bereiche auf dem Modell auswählen, die angepasst werden sollen; klicken Sie dann auf Bestätigen, um das Linienmerkmal zu speichern, das im Merkmalsmodul in der linken Baumansicht angezeigt wird.

Hinweis

Wenn Sie Extraktion der Messmerkmale (Sie können Automatische Extraktion der Merkmale in Einstellungen > Merkmal aktivieren), wird das entsprechende gemessene Merkmal automatisch extrahiert, nachdem Sie ein Referenzmerkmal erstellt haben.

Col

Die Einführung in die Symbolleiste sowie die Tastenkombinationen ist wie folgt:

Symbol	Name	Beschreibung
	sphärische Auswahl	Wählen Sie Mesh-Eckpunkte auf der Oberfläche des Mesh-Modells aus, um den Anpassungsbereich auszuwählen. Hinweis Nachdem Sie diese Funktion aktiviert haben, können keine anderen Auswahlwerkzeuge oder die Funktion Durchdringend verwendet werden.
	Magischer Stab	Wählen Sie automatisch angrenzende Bereiche auf der Oberfläche des Mesh-Modells basierend auf der Krümmung aus. Hinweis Nachdem Sie diese Funktion aktiviert haben, können keine anderen Auswahlwerkzeuge oder die Funktion Durchdringend verwendet werden.
	Durchdringend	Standardmäßig deaktiviert, was bedeutet, dass nur sichtbare Oberflächen ausgewählt werden können; es kann aktiviert werden, um sowohl die Vorder- als auch die Rückseite des Modells auszuwählen.
	Rahmenauswahl	Wählen / Abwählen des Datenbereichs in Form eines Rechtecks.
	Polygonauswahl	Wählen / Abwählen des Datenbereichs in Form eines Polygons.
	Lasso	Wählen / Abwählen des Datenbereichs in Form eines Lassos.
	Bürste	Verwenden Sie den Pinsel (unterstützt Pinsel anpassen), um den Datenbereich auszuwählen / abzuwählen.

Funktion	Tastenkombination
Auswählen	`Shift`+`linke Maustaste`
Abwählen	`Ctrl`+`linke Maustaste`
Pinselgröße anpassen	`Shift`+`linke Maustaste`

Hinweis

Für weitere Tastenkombinationen siehe > Shortcut Beschreibung in der oberen rechten Ecke der Benutzeroberfläche.

Aus Merkmalen erstellen¶

Erstellen Sie neue Linienmerkmale basierend auf der Achse vorhandener Kegel oder Zylinder.

Hinweis

Bevor Sie Linienmerkmale mit dieser Methode erstellen, importieren Sie bitte ein Referenzmodell oder ein gemessenes Modell und stellen Sie sicher, dass mindestens ein erstelltes Kreis- oder sphärische Auswahlmerkmal vorhanden ist.
Diese Methode unterstützt nicht die Definition aus Merkmalen erstellen: Wenn das ausgewählte Merkmal ein Referenz- / gemessenes Merkmal ist, kann das neu erstellte Merkmal nur ein Referenz- / gemessenes Merkmal sein.
Wenn ein Referenzmerkmal erstellt wird, können Sie das gemessene Merkmal extrahieren, um Merkmals-Paare zu generieren, bevor Sie mindestens ein gemessenes Modell importieren.

Die Schritte zur Erstellung von Linienmerkmalen aus Merkmalen sowie zur Extraktion gemessener Merkmale sind wie folgt:

Wählen Sie Aus Merkmalen erstellen > Linie von der Zylinderachse / Linie von der Kegelachse in der Dropdown-Liste von Linie, um das entsprechende Fenster zu öffnen.
Wählen Sie das entsprechende erstellte Referenzmerkmal aus und klicken Sie auf Bestätigen, um das Merkmal zu speichern, das im Merkmalsmodul in der linken Baumansicht angezeigt wird ( zeigt die Merkmalsgruppe an, die durch diese Methode erstellt wurde).
Klicken Sie mit der rechten Maustaste auf die Linienmerkmalsgruppe in der linken Baumansicht, wählen Sie Extraktion der Messmerkmale, um das entsprechende gemessene Linienmerkmal zu erstellen.
Das gemessene Linienobjekt wird in der entsprechenden Linienmerkmalsgruppe in der linken Baumansicht angezeigt.

Aus einem Schnitt¶

Erstellen Sie Linienmerkmale basierend auf vorhandenen Schnitten.

Hinweis

Stellen Sie sicher, dass mindestens ein Schnitt erstellt wurde, bevor Sie diese Methode zur Erstellung von Linienmerkmalen verwenden.
Diese Methode unterstützt die Angabe von Merkmalen als Referenzmerkmale oder gemessene Merkmale.
Wenn Sie Das Merkmal als Referenzmerkmal definieren, können Sie das gemessene Merkmal extrahieren, um Merkmals-Paare zu generieren, bevor Sie mindestens ein gemessenes Modell importieren.

Die Schritte zur Erstellung von Linienmerkmalen aus Schnitten sind wie folgt:

Col

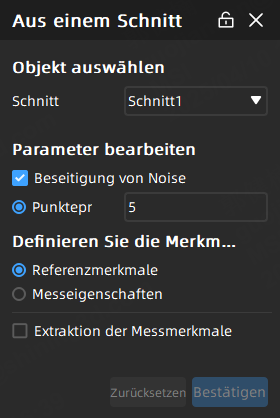

Wählen Sie Aus einem Schnitt aus der Dropdown-Liste von Linie aus, um das entsprechende Fenster zu öffnen.
Wählen Sie den Schnitt aus und bearbeiten Sie die Parameter, einschließlich der Entfernung von Ausreißern, sowie die Definition des Merkmals als Referenzmerkmal oder gemessenes Merkmal.
Klicken Sie auf Bestätigen, um das Linienmerkmal zu speichern, das im Merkmalsmodul in der linken Baumansicht angezeigt wird.

Hinweis

Wenn Sie Extraktion der Messmerkmale aktivieren (Sie können Automatische Extraktion der Merkmale in Einstellungen > Merkmal aktivieren), wird das entsprechende gemessene Merkmal automatisch extrahiert, nachdem Sie ein Referenzmerkmal erstellt haben.

Col
