Punkt

Klicken Sie in der Direkte Erstellung von Merkmalen-Werkzeugleiste auf Punkt, um die Dropdown-Liste zu erweitern, in der Sie CMM, Anker, Extremer Standortpunkt, Parametrisierung, Aus Merkmalen erstellen und Aus einem Schnitt Erstellungsarten auswählen können.

CMM

Simulieren Sie die Rechteck-, Probe- und Scheiben-Kontaktmethoden einer tatsächlichen Koordinatenmessmaschine (CMM) Probe¹, um Punktmerkmale zu erstellen.

Hinweis

• Bevor Sie Punktmerkmale mit der CMM-Methode erstellen, importieren Sie bitte ein Referenzmodell oder ein gemessenes Modell.
• Wenn Sie den Untermodus als Rechteck wählen, stellen Sie bitte sicher, dass die ausgewählte Erstellungsfläche nicht senkrecht zur Suchrichtung stehen kann.

Die Schritte zur Erstellung von Punktmerkmalen über CMM sowie zum Extrahieren gemessener Merkmale sind wie folgt:

Col

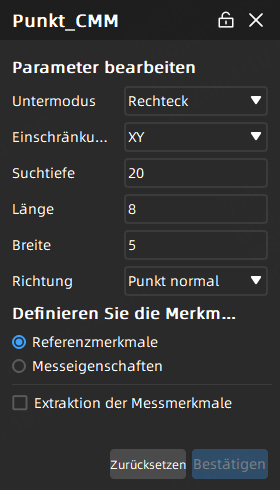

1. Wählen Sie CMM in der Dropdown-Liste von Punkt, um das entsprechende Fenster zu öffnen.
2. Wählen Sie einen Untermodus:
   • Rechteck: Wählen Sie eine Einschränkungsebene (XY-Ebene / XZ-Ebene / YZ-Ebene / eine erstellte Flächenfunktion), passen Sie die Suchtiefe (mm), Länge (mm) und Breite (mm) an, wählen Sie eine Richtung (Punktnormal / X-Achse / Y-Achse / anpassen) und definieren Sie das Merkmal als Referenzmerkmal.
   • CMM-Probe oder CMM-Scheibe: Wählen Sie eine Richtung (Punktnormal / anpassen), passen Sie den Suchradius (mm) und die Suchtiefe (mm) an und definieren Sie das Merkmal als Referenzmerkmal.

3. Nachdem Sie die relevanten Einstellungen abgeschlossen haben, können Sie auf das Modell in der 3D-Szene klicken, um Punkte zu erstellen; klicken Sie dann auf Bestätigen, um das Referenzpunktmerkmal zu speichern, und das Referenzpunktobjekt wird im Merkmalsmodul in der linken Baumansicht angezeigt.

   Hinweis

   Wenn Sie Extraktion der Messmerkmale aktivieren (Sie können Automatische Extraktion der Merkmale in Einstellungen > Merkmal aktivieren), wird das entsprechende gemessene Merkmal automatisch extrahiert, nachdem Sie ein Referenzmerkmal erstellt haben.

4. Klicken Sie mit der rechten Maustaste auf die Punktmerkmalsgruppe in der linken Baumansicht, wählen Sie Extraktion der Messmerkmale und bestimmen Sie das gemessene Modell, aus dem das Merkmal extrahiert wird.

5. Wählen Sie im Punkt-Fenster einen Ausrichtungsmodus und klicken Sie auf Bestätigen, um das entsprechende gemessene Punktmerkmal zu erstellen.
6. Das gemessene Punktobjekt wird in der entsprechenden Punktmerkmalsgruppe in der linken Baumansicht angezeigt.

Col

Anker

Verankern Sie Punkte direkt am Modell, um Punktmerkmale zu erstellen.

Hinweis

• Bevor Sie Punktmerkmale mit der Anker-Methode erstellen, importieren Sie bitte ein Referenzmodell oder ein gemessenes Modell.
• Diese Methode unterstützt die Festlegung von Merkmalen als Referenzmerkmale oder gemessene Merkmale.
• Wenn Sie Das Merkmal als Referenzmerkmal definieren, können Sie das gemessene Merkmal extrahieren, um Merkmals-Paare zu generieren, bevor Sie mindestens ein gemessenes Modell importieren.

Die Schritte zur Erstellung von Punktmerkmalen über Anker sowie zum Extrahieren gemessener Merkmale sind wie folgt:

1. Wählen Sie Anker in der Dropdown-Liste von Punkt, um das Ankerwerkzeug zu aktivieren.

2. Klicken Sie auf das Modell in der 3D-Szene, um zu erstellen, definieren Sie das Merkmal als Referenzmerkmal und klicken Sie auf Bestätigen im Anker-Fenster, um das Referenzpunktmerkmal zu speichern, und das Referenzpunktobjekt wird im Merkmalsmodul in der linken Baumansicht angezeigt.

   Hinweis

   Wenn Sie Extraktion der Messmerkmale aktivieren (Sie können Automatische Extraktion der Merkmale in Einstellungen > Merkmal aktivieren), wird das entsprechende gemessene Merkmal automatisch extrahiert, nachdem Sie ein Referenzmerkmal erstellt haben.

3. Klicken Sie mit der rechten Maustaste auf die Punktmerkmalsgruppe in der linken Baumansicht, wählen Sie Extraktion der Messmerkmale und bestimmen Sie das gemessene Modell, aus dem das Merkmal extrahiert wird.

4. Wählen Sie im Punkt-Fenster einen Ausrichtungsmodus und bearbeiten Sie Parameter einschließlich maximaler Distanz, und klicken Sie auf Bestätigen, um das entsprechende gemessene Punktmerkmal zu erstellen.
5. Das gemessene Punktobjekt wird in der entsprechenden Punktmerkmalsgruppe in der linken Baumansicht angezeigt.

Extremer Standortpunkt

Normalerweise ist es beim Inspizieren unregelmäßiger Werkstücke erforderlich, Abstände zwischen zwei Extrempositionen zu messen. In solchen Fällen können Sie diese Funktion verwenden, um Punktmerkmale an den Extrempositionen zu erstellen.

Hinweis

• Bevor Sie Punktmerkmale mit der Extrempositionsmethode erstellen, importieren Sie bitte ein Referenzmodell.
• Diese Methode unterstützt die Festlegung von Merkmalen als Referenzmerkmale oder gemessene Merkmale.
• Wenn Sie Das Merkmal als Referenzmerkmal definieren, können Sie das gemessene Merkmal extrahieren, um Merkmals-Paare zu generieren, bevor Sie mindestens ein gemessenes Modell importieren.

Die Schritte zur Erstellung von Punktmerkmalen über Extremer Standortpunkt sind wie folgt:

Col

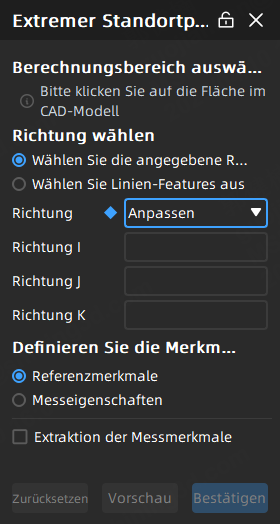

1. Wählen Sie Extremer Standortpunkt in der Dropdown-Liste von Punkt, um das Extrempositionstool zu aktivieren.
2. Klicken Sie auf das CAD-Modell in der 3D-Szene, um eine Fläche auszuwählen, auf der die Extrempositionspunkte erstellt werden müssen, und diese Fläche wird als Berechnungsregion bestimmt.
3. Wählen Sie die Richtung im Fenster Extremer Standortpunkt:
   • Wählen Sie die angegebene Richtung: Unterstützt das Anpassen der Richtung oder das Auswählen der X- / Y- / Z-Achse und definieren Sie das Merkmal als Referenz- / gemessenes Merkmal.
   • Wählen Sie Linie: Wählen Sie eine erstellte Linienfunktion aus und definieren Sie das Merkmal als Referenz- / gemessenes Merkmal.

4. Nachdem Sie die relevanten Einstellungen abgeschlossen haben, klicken Sie auf Vorschau, um den zu erstellenden Extrempositionspunkt anzuzeigen; klicken Sie dann auf Bestätigen, um das Referenzpunktmerkmal zu speichern, und das Referenzpunktobjekt oder gemessenes Punktmerkmal wird im Merkmalsmodul in der linken Baumansicht angezeigt.

   Hinweis

   Wenn Sie Extraktion der Messmerkmale aktivieren (Sie können Automatische Extraktion der Merkmale in Einstellungen > Merkmal aktivieren), wird das entsprechende gemessene Merkmal automatisch extrahiert, nachdem Sie ein Referenzmerkmal erstellt haben.

Col

Parametrisierung

Passen Sie die Koordinaten der Punkte an, um Punktmerkmale zu erstellen.

Hinweis

• Bevor Sie Punktmerkmale mit der Anker-Methode erstellen, importieren Sie bitte ein Referenzmodell oder ein gemessenes Modell.
• Diese Methode unterstützt die Festlegung von Merkmalen als Referenzmerkmale oder gemessene Merkmale.
• Wenn Sie Das Merkmal als Referenzmerkmal definieren, können Sie das gemessene Merkmal extrahieren, um Merkmals-Paare zu generieren, bevor Sie mindestens ein gemessenes Modell importieren.

Die Schritte zur Erstellung von Punktmerkmalen Parametrisierung sind wie folgt:

Col

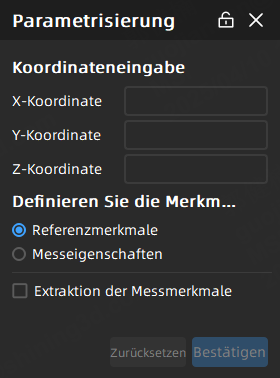

1. Wählen Sie Parametrisierung in der Dropdown-Liste von Punkt, um das entsprechende Fenster zu öffnen.
2. Geben Sie die X-Koordinate, Y-Koordinate und Z-Koordinate ein und definieren Sie das Merkmal als Referenz- / gemessenes Merkmal.

3. Nachdem Sie die relevanten Einstellungen abgeschlossen haben, können Sie das Punktmerkmal in der 3D-Szene in der Vorschau anzeigen; klicken Sie dann auf Bestätigen, um das Referenzpunktmerkmal zu speichern, und das Referenzpunktobjekt oder gemessenes Punktmerkmal wird im Merkmalsmodul in der linken Baumansicht angezeigt.

   Hinweis

   Wenn Sie Extraktion der Messmerkmale aktivieren (Sie können Automatische Extraktion der Merkmale in Einstellungen > Merkmal aktivieren), wird das entsprechende gemessene Merkmal automatisch extrahiert, nachdem Sie ein Referenzmerkmal erstellt haben.

Col

Aus Merkmalen erstellen

Erstellen Sie neue Punktmerkmale basierend auf dem Zentrum vorhandener Kreise oder sphärische Auswahln.

Hinweis

• Bevor Sie Punktmerkmale mit dieser Methode erstellen, importieren Sie bitte ein Referenzmodell oder ein gemessenes Modell und stellen Sie sicher, dass mindestens ein erstelltes Kreis- oder sphärische Auswahlmerkmal vorhanden ist.
• Diese Methode unterstützt nicht die Definition von Merkmalen: Wenn das ausgewählte Merkmal ein Referenz- / gemessenes Merkmal ist, kann das neu erstellte Merkmal nur ein Referenz- / gemessenes Merkmal sein.
• Wenn ein Referenzmerkmal erstellt wird, können Sie das gemessene Merkmal extrahieren, um Merkmals-Paare zu generieren, bevor Sie mindestens ein gemessenes Modell importieren.

Die Schritte zur Erstellung von Punktmerkmalen aus Merkmalen sowie zum Extrahieren gemessener Merkmale sind wie folgt:

1. Wählen Sie Aus Merkmalen erstellen > Punkt vom Mittelpunkt der sphärische Auswahl / Punkt vom Mittelpunkt des Kreises in der Dropdown-Liste von Punkt, um das entsprechende Fenster zu öffnen.
2. Wählen Sie das entsprechende erstellte Referenzmerkmal aus und klicken Sie auf Bestätigen, um das Merkmal zu speichern, das im Merkmalsmodul in der linken Baumansicht angezeigt wird ( zeigt die Merkmalsgruppe an, die durch diese Methode erstellt wurde).
3. Klicken Sie mit der rechten Maustaste auf die Punktmerkmalsgruppe in der linken Baumansicht, wählen Sie Extraktion der Messmerkmale, um das entsprechende gemessene Punktmerkmal zu erstellen.
4. Das gemessene Punktobjekt wird in der entsprechenden Punktmerkmalsgruppe in der linken Baumansicht angezeigt.

Aus einem Schnitt

Verankern Sie direkt Punkte am Schnitt, um Punktmerkmale zu erstellen.

Hinweis

• Bevor Sie Punktmerkmale mit der Methode „Von Querschnitt“ erstellen, importieren Sie bitte ein Referenzmodell oder ein gemessenes Modell.
• Diese Methode unterstützt die Angabe von Merkmalen als Referenzmerkmale oder gemessene Merkmale.
• Wenn Sie Das Merkmal als Referenzmerkmal definieren, können Sie das gemessene Merkmal extrahieren, um Merkmals-Paare zu generieren, bevor Sie mindestens ein gemessenes Modell importieren.

Die Schritte zur Erstellung von Punktmerkmalen aus dem Schnitt sind wie folgt:

1. Wählen Sie Aus einem Schnitt aus der Dropdown-Liste von Punkt aus, um das entsprechende Fenster zu öffnen.
2. Wählen Sie ein vorhandenes Schnittsmerkmal aus und definieren Sie das Merkmal als Referenz- / gemessenes Merkmal.

3. Nachdem Sie die relevanten Einstellungen abgeschlossen haben, können Sie auf den Schnitt in der 3D-Szene klicken, um zu erstellen; klicken Sie dann auf Bestätigen im Fenster Aus einem Schnitt, um das Referenzpunktmerkmal zu speichern, und das Referenzpunktobjekt wird im Merkmalsmodul in der linken Baumansicht angezeigt.

   Hinweis

   • Wenn Sie den Cursor über die Linie des Schnitts bewegen, können Sie den Merkmals-Punkt in Echtzeit anzeigen. Nach der Erstellung können Sie den Merkmals-Punkt entlang der aktuellen Linie ziehen, um seine Position anzupassen.
   • Wenn Sie Extraktion der Messmerkmale (Sie können Automatische Extraktion der Merkmale in Einstellungen > Merkmal aktivieren), wird das entsprechende gemessene Merkmal automatisch extrahiert, nachdem Sie ein Referenzmerkmal erstellt haben.

---

1. Ein CMM-Probensystem besteht im Allgemeinen aus einem Probenkopf und einer Berührungsauslöser-Probe. Die Probe berührt leicht die Oberfläche des gemessenen Werkstücks, und durch die Messung der Position der Probe in einem dreidimensionalen Koordinatensystem werden die Koordinaten der Messpunkte auf dem Werkstück erhalten. ↩
