Schnellmaß

Klicken Sie auf Schnelle Messung in der oberen Navigationsleiste, um in das Modul für schnelle Messungen zu gelangen, wo Sie eine Ballbar-Inspektion durchführen können, die automatisch Kugelfunktionen anpasst und den Durchmesser von zwei Kugeln sowie den Kugelabstandfehler berechnet.

Hinweis

Bitte importieren Sie das gemessene Modell, bevor Sie die Funktion zur schnellen Messung verwenden.

Kugelstab Inspektion

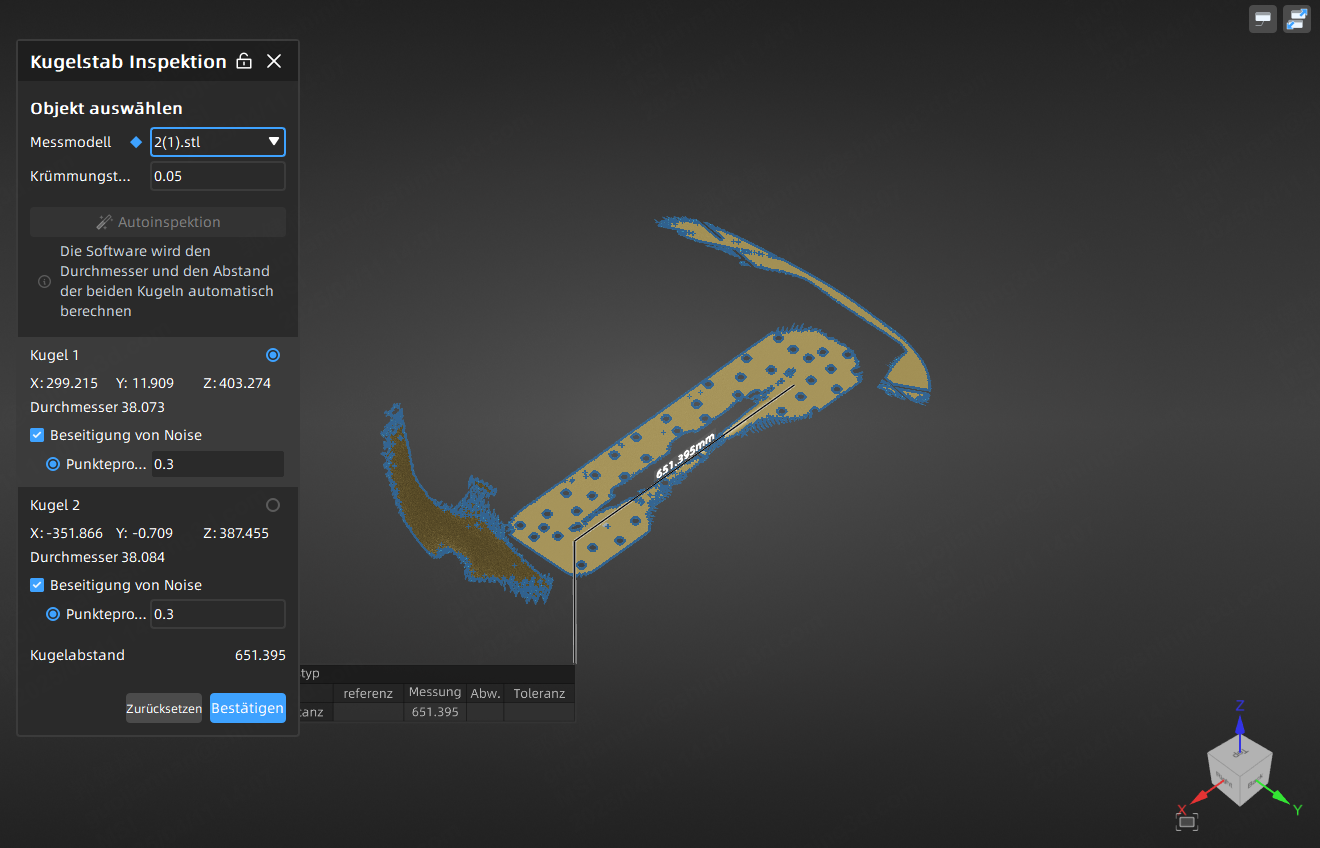

  1. Klicken Sie in der Schnellmaß-Werkzeug-Leiste auf Kugelstab Inspektion, um das entsprechende Fenster zu öffnen, und wählen Sie die gemessenen Daten aus:

    • Wenn das gemessene Modell eine Standard-Kugelstab ist, können Sie auf Autoinspektion klicken, und die Software berechnet automatisch die Koordinaten, Durchmesser und den Kugelabstandfehler, generiert Etiketten in der 3D-Szene und zeigt an, dass " Automatische Messung war erfolgreich" ist.
    • Wenn das gemessene Modell keine Kugelstab ist, wird empfohlen, im 3D-Szenenmodell auf zwei Messpunkte zu klicken, und die Software passt automatisch zwei Kugelfunktionen an und berechnet alle entsprechenden Daten.

    Hinweis

    • Das erste gemessene Modell in der linken Baumansicht ist standardmäßig ausgewählt.
    • Unterstützt das Bearbeiten des Prozentsatzes zum Entfernen von Ausreißern.
    • Nach dem Klicken auf Autoinspektion, wenn angezeigt wird, dass " Automatische Messung fehlgeschlagen", überprüfen Sie bitte, ob das zu messende Modell eine Kugelstab ist, oder führen Sie eine manuelle Messung durch.
    • Bei der manuellen Messung wird standardmäßig Kugel 1 ausgewählt, dann wechselt es automatisch zu Kugel 2, nachdem Sie auf das Modell geklickt haben, um den ersten Messpunkt auszuwählen.
  2. Klicken Sie auf Bestätigen, um die Kugelfunktionen zu speichern, und zwei gemessene Kugelobjekte werden im Funktionsmodul in der linken Baumansicht angezeigt, und das lineare Maßobjekt wird im Maßmodul angezeigt.
