Mesh-Bearbeitung

Nach dem Erstellen des Modells können Sie Mesh-Bearbeitung, Datenbearbeitung durchführen und einige andere Funktionen nutzen.

Mesh-Verarbeitung

Im Mesh Bearbeitung-Fenster auf der linken Seite der Benutzeroberfläche klicken Sie auf für jede Optimierungsoption, um das entsprechende Funktionspanel zu entfalten.

Hinweis

Wenn Sie den Stepper verwenden, können Sie die Zahl direkt eingeben oder auf klicken, um den Wert anzupassen.

Optimierungsoptionen Beschreibung Hinweis
Vereinfachung Vereinfachen Sie die Modellsdaten, da das aus dem Scan generierte dreieckige Mesh eine große Größe hat.
Ziehen Sie den Schieberegler oder verwenden Sie den Stepper, um das Verhältnis von 0 bis 99 einzustellen.
Der Standardwert ist 0, was keine Vereinfachung bedeutet.
  • Übermäßige Vereinfachung führt zum Verlust von Daten-Details, mehrere Vereinfachungen werden nicht übereinandergelegt und erfolgen auf den Originaldaten.
  • Klicken Sie auf , um den Wert auf den Standard zurückzusetzen.
  • Klicken Sie auf Vorschau, um eine Vorschau anzuzeigen.
  • Klicken Sie auf Bestätigen, um zu bestätigen und zu speichern. Diese Aktion ist irreversibel.
  • Klicken Sie auf Abbrechen, um zurückzusetzen und zu beenden.
Mesh Optimierung Restrukturieren Sie die Mesh-Topologie basierend auf der Mesh-Krümmung und schärfen Sie die Oberflächenmerkmale der Scandaten.
Ziehen Sie den Schieberegler oder verwenden Sie den Stepper, um das Verhältnis von 0 bis 100 einzustellen.
Der Standardwert ist 0, was keine Optimierung bedeutet.
  • Die Dauer der Optimierung variiert je nach Datenmenge, mehrere Optimierungen werden nicht übereinandergelegt und erfolgen auf den Originaldaten.
  • Klicken Sie auf , um den Wert auf den Standard zurückzusetzen.
  • Klicken Sie auf Vorschau, um eine Vorschau anzuzeigen.
  • Klicken Sie auf Bestätigen, um zu bestätigen und zu speichern. Diese Aktion ist irreversibel.
  • Klicken Sie auf Abbrechen, um zurückzusetzen und zu beenden.
Glätten Glätten Sie das mögliche Rauschen auf der Oberfläche der Scandaten.
Ziehen Sie den Schieberegler oder verwenden Sie den Stepper, um das Verhältnis von 0 bis 100 einzustellen.
Der Standardwert ist 0, was kein Glätten bedeutet.
  • Mehrfaches Glätten wird nicht übereinandergelegt und erfolgt auf den Originaldaten.
  • Klicken Sie auf , um den Wert auf den Standard zurückzusetzen.
  • Klicken Sie auf Vorschau, um eine Vorschau anzuzeigen.
  • Klicken Sie auf Bestätigen, um zu bestätigen und zu speichern. Diese Aktion ist irreversibel.
  • Klicken Sie auf Abbrechen, um zurückzusetzen und zu beenden.
Optimierungsoptionen Beschreibung Hinweis
Kleinteile entfernen Entfernen Sie kleine schwebende Teile, die vom Hauptdaten isoliert sind.
Ziehen Sie den Schieberegler oder verwenden Sie den Stepper, um den Bereich der zu entfernenden schwebenden Teile anzupassen.
Der Standardwert ist 10, und der Bereich liegt zwischen 0 und 1000 (0 bedeutet keine Entfernung).
  • Klicken Sie auf , um den Wert auf den Standard zurückzusetzen.
  • Klicken Sie auf Vorschau, um eine Vorschau anzuzeigen.
  • Klicken Sie auf Bestätigen, um zu bestätigen und zu speichern. Diese Aktion ist irreversibel.
  • Klicken Sie auf Abbrechen, um zurückzusetzen und zu beenden.
Auto-Locherfüllung Nach Auswahl des Löcherfülltyps und Eingabe des Umfangs werden die Löcher innerhalb des angegebenen Umfangs automatisch gefüllt. Der Standardwert ist 80, und der Bereich liegt zwischen 10 und 100000.

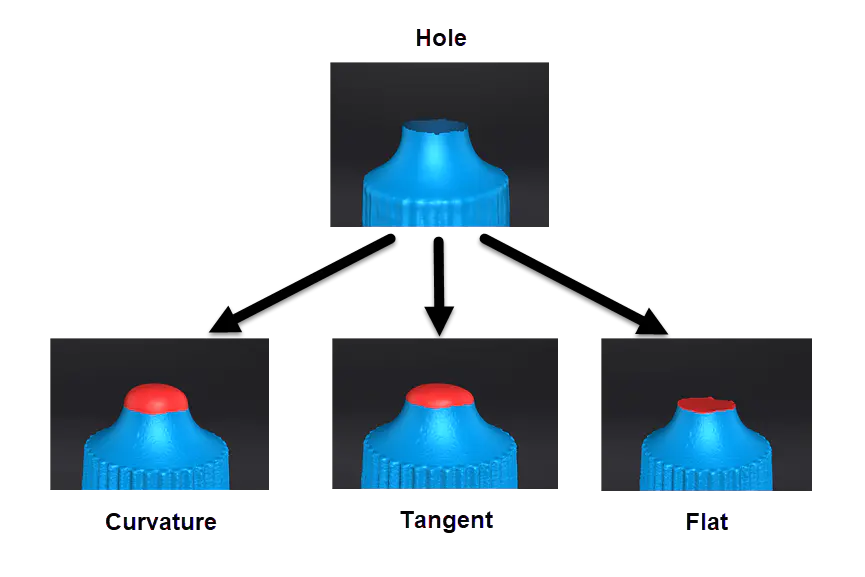

Fülltyp:
  • Klicken Sie auf , um den Wert auf den Standard zurückzusetzen.
  • Klicken Sie auf Vorschau, um eine Vorschau anzuzeigen.
  • Klicken Sie auf Bestätigen, um zu bestätigen und zu speichern. Diese Aktion ist irreversibel.
  • Klicken Sie auf Abbrechen, um zurückzusetzen und zu beenden.
Löcher Manuell füllen Nach dem Eintritt in den manuellen Löcherfüllmodus werden die Lochkanten grün angezeigt und nach dem Auswählen rot. Die Anzahl der Löcher und die Anzahl der gefüllten Löcher werden in der Benutzeroberfläche angezeigt.
Wählen Sie Fülltypen aus, bevor Sie ein Loch auswählen, einschließlich Gekrümmt, Tangential oder Flach, und klicken Sie dann auf die Kanten, um Füllaktionen durchzuführen.
Sie können unerwünschte benachbarte Bereiche löschen, um Rauschdaten an den Kanten zu entfernen; der Standardwert ist 3, und der Bereich liegt zwischen 0 und 10 (0 bedeutet, dass kein benachbarter Bereich gelöscht wird).
  • Die Nachbearbeitungsdaten müssen manuell gespeichert werden.
  • Klicken Sie auf , um den Wert auf den Standard zurückzusetzen.
  • Klicken Sie auf Bestätigen, um zu bestätigen und zu speichern. Diese Aktion ist irreversibel.
  • Klicken Sie auf Abbrechen, um zurückzusetzen und zu beenden.
Optimierungsoptionen Beschreibung Hinweis
Normale spiegeln Um die Vorderseite der gescannten Daten im Umkehrdesign neu zu definieren.
Halten Sie Shift+linke Maustaste gedrückt, um die Bereiche auszuwählen, die umgekehrt werden sollen.
  • Standardmäßig wird der gesamte Datensatz umgekehrt, wenn keine Umkehrbereiche ausgewählt sind.
  • Klicken Sie auf Vorschau, um eine Vorschau anzuzeigen.
  • Klicken Sie auf Bestätigen, um zu bestätigen und zu speichern. Diese Aktion ist irreversibel.
  • Klicken Sie auf Abbrechen, um zurückzusetzen und zu beenden.
Schnittebene Funktion Definieren Sie eine Fläche, um das Koordinatensystem der gescannten Daten neu anzupassen.
Halten Sie Shift+linke Maustaste gedrückt, um eine Fläche durch Zeichnen einer geraden Linie auszuwählen, wechseln Sie den Auswahlbereich über die Auswahl umkehren-Taste und aktivieren Sie dann Auswahl löschen und Schnittstelle schließen oder Auswahl löschen.
  • Klicken Sie auf Vorschau oder An der Ebene orientieren, um eine Vorschau anzuzeigen.
  • Klicken Sie auf Bestätigen, um zu bestätigen und zu speichern. Diese Aktion ist irreversibel.
  • Klicken Sie auf Abbrechen, um zurückzusetzen und zu beenden.
Spiegeln Nehmen Sie die Vorderansichtsebene der Scandaten als Arbeitsfläche. Zeichnen Sie eine gerade Linie als zentrale Achse und führen Sie eine symmetrische Kopie durch.
Halten Sie Shift+linke Maustaste gedrückt, um eine gerade Linie als zentrale Achse zu zeichnen, und die Daten werden achsensymmetrisch mit dieser Linie reproduziert; Sie können das Kästchen Behalten Sie das ursprüngliche Netz bei aktivieren.
  • Klicken Sie auf Vorschau, um eine Vorschau anzuzeigen.
  • Klicken Sie auf Bestätigen, um zu bestätigen und zu speichern. Diese Aktion ist irreversibel.
  • Klicken Sie auf Abbrechen, um zurückzusetzen und zu beenden.
Optimierungsoptionen Beschreibung Hinweis
Zoom Passen Sie das Skalierungsverhältnis des Modells an, aber es wird die Anzahl der dreieckigen Schnitte und die Größe der Daten nicht reduzieren.
Der Standardwert ist 100, was keinen Zoom bedeutet.
  • Klicken Sie auf , um den Wert auf den Standard zurückzusetzen.
  • Klicken Sie auf Vorschau, um eine Vorschau anzuzeigen.
  • Klicken Sie auf Bestätigen, um zu bestätigen und zu speichern. Diese Aktion ist irreversibel.
  • Klicken Sie auf Abbrechen, um zurückzusetzen und zu beenden.

Datenbearbeitungswerkzeugleiste

Symbol Funktion Beschreibung
Auswählen Durch Um Daten vollständig auszuwählen.
Auswählen Sichtbar Um Daten nur in der Vorderansicht auszuwählen.

Hinweis

Für andere Bearbeitungsfunktionen siehe Datenbearbeitung.

Seitenfunktionsleiste

Symbol Funktion
Beschreibung
Datei öffnen Öffnen Sie eine Datei (STL, OBJ, PLY) zur Nachbearbeitung.
Scann exportieren : Speichern Sie die gescannten Daten im angegebenen Format (ASC, STL, OBJ, PLY, 3MF) lokal.
: Wenn Sie die EXModel-Software installiert haben und sich in der Nachbearbeitungs- oder Messoberfläche mit Mesh-Daten befinden, klicken Sie auf diese Schaltfläche, um die Software zu starten und die Daten zu importieren.
Scan teilen Verwenden Sie Ihr Sketchfab Konto, um das Modell zu teilen.
Software von Drittanbietern Speichern Sie die Daten und öffnen Sie sie mit Drittanbieter-Software.
Modellanzeige Nachdem Sie die Modellanzeige durch Klicken auf das Symbol oder Drücken von F12 aktiviert haben, rotiert das Modell mit einer bestimmten Geschwindigkeit (Klicken Sie , um die Rotationsgeschwindigkeit anzupassen; drücken Sie F12 oder Esc erneut, um zu beenden).
Hinweis
Das Modell wird nur aus der aktuellen Ansicht rotieren und angezeigt, nachdem Sie die Modellanzeigeoberfläche betreten haben. Verlassen Sie die Oberfläche und passen Sie die Winkel in der Nachbearbeitungsoberfläche an, wenn andere Ansichten benötigt werden.

Kontextmenü

Funktion Beschreibung
Auswählen Durch Um Daten vollständig auszuwählen.
Auswählen Sichtbar Um sichtbare Daten nur in der Vorderansicht auszuwählen.
Wechseln Sie den Anzeigetyp Sie können verschiedene Anzeigearten (Dreiecke, Kanten, Punktwolkedaten sowie Dreiecke und Kanten) auswählen, und der Datenanzeigemodus der 3D-Szene ändert sich synchron nach dem Wechsel.
Hinweis
Es ist zugänglich, nachdem Sie während des Meshings auf Vorschau geklickt haben.

Für die Einführung in andere Funktionen siehe Datenbearbeitung.

Tastenkombinationen

Bitte siehe Datenbearbeitung.
