Projekt und Projektgruppe

Nachdem Sie auf für den Scan-Schritt in der oberen Navigationsleiste geklickt haben, wählen Sie bitte Neue Projektgruppe oder Projektgruppe Öffnen, wenn derzeit keine Projektgruppe vorhanden ist.

Projektgruppe

Die Projektgruppe ist die standardmäßige Dateistruktur der Software. Jedes Projekt enthält die Scandaten für sich selbst. Es kann ein oder mehrere Projekte enthalten. Die Projektgruppe wird hauptsächlich in den folgenden Szenarien verwendet:

Hinweis

Das unten erwähnte Szenario bezieht sich auf die Situation, in der sich alle gescannten Objekte innerhalb derselben Umgebung oder Einstellung befinden.

Projektgruppe
Szenario
Beschreibung
Nur ein Projekt in der Projektgruppe Es ist anwendbar auf die meisten Fälle, in denen keine Ausrichtung erforderlich ist.
Hinweis
Mehrere Ausrichtungsmodi können innerhalb eines Projekts verwendet werden, aber der globale Ausrichtungsmodus kann nicht gleichzeitig mit anderen Ausrichtungsmodi verwendet werden.
Ein Projekt kann alle Scandaten von einem oder mehreren Objekten enthalten.
Hinweis
Es kann nur ein Scanmodus im selben Projekt verwendet werden.
Mehrere Projekte in der Projektgruppe
  • Mehrere Projekte erfordern eine Ausrichtung.
  • Es ist notwendig, globale Marker-Ausrichtung und andere Ausrichtungsmodi gleichzeitig zu verwenden.
Es wird empfohlen, mehrere Projekte innerhalb einer Projektgruppe zu erstellen, wenn ein großes Objekt, mehrere Objekte oder mit mehreren Ausrichtungsmodi gescannt wird.
Nach dem Scannen können Sie diese Projekte nacheinander ausrichten.
Hinweis
Mehrere Scanmodus können innerhalb einer Projektgruppe verwendet werden.

Neue Projektgruppe

Zwei Möglichkeiten, eine Projektgruppe zu erstellen:

  • In der oberen Navigationsleiste gehen Sie zum Scan-Schritt und klicken auf Neue Projektgruppe. Im Popup-Fenster Neue Projektgruppe wählen Sie das Modus, geben den Name und den Pfad für die Projektgruppe ein und klicken dann auf Bestätigen. Alle Daten, die mit dieser Projektgruppe verbunden sind, werden im angegebenen Pfad gespeichert.
  • Im Scan-Schritt-Interface klicken Sie auf die Projektgruppe-Schaltfläche in der rechten Funktionsleiste. Im Popup-Fenster klicken Sie auf Neue Projektgruppe. Die folgenden Schritte sind die gleichen wie oben erwähnt.

Hinweis

  • Die Software verwendet standardmäßig das Scanmodus, das derzeit vom Gerät verwendet wird; wenn Sie das Modus wechseln, passt sich das Gerät automatisch an das entsprechende Modus an. Bitte halten Sie das Gerät verbunden.
  • Wenn das ausgewählte Modus für die neue Projektgruppe keine entsprechenden Kalibrierungsdaten hat, wird die Software automatisch eine Kalibrierungsaufforderung anzeigen.
  • Der Standardname für die Projektgruppe ist der Inhalt, der während der letzten Erstellung der Projektgruppe eingegeben wurde, gefolgt von einer Nummer (wenn es das erste Mal ist, lautet der Standardname ProjectGroup_1). Der Standard-Speicherpfad ist der Pfad, der während der letzten Erstellung der Projektgruppe ausgewählt wurde (wenn es das erste Mal ist, wird er im Standardpfad des Systems gespeichert).
  • Wenn der verbleibende Speicherplatz im ausgewählten Pfad weniger als 50 GB beträgt, wird empfohlen, zu einem anderen Speicherpfad zu wechseln, um potenzielle Probleme während nachfolgender Scans zu vermeiden.

Zusätzlich können Sie auch ein einzelnes Projekt innerhalb einer Projektgruppe erstellen:

Im Scan-Schritt-Interface klicken Sie auf die Neues Projekt-Schaltfläche im linken Projektliste-Panel. Im Popup-Fenster Neues Projekt konfigurieren Sie die Projekteinstellungen und klicken auf Bestätigen. Alle Daten, die mit diesem Projekt verbunden sind, werden im Pfad der aktuellen Projektgruppe gespeichert.

Hinweis

Wenn das aktuelle Projekt noch im Scan-Status ist, führen Sie diese Operation bitte nach der globalen Optimierung durch.

Projektgruppe Öffnen

Hinweis

Die aktuelle Projektgruppe (sofern vorhanden) wird automatisch gespeichert.

Zwei Möglichkeiten, eine Projektgruppe zu öffnen:

  • In der oberen Navigationsleiste gehen Sie zum Scan-Schritt und klicken auf Projektgruppe Öffnen. Im erscheinenden Dateidialog wählen Sie die angegebene Projektgruppe oder suchen danach und klicken dann auf Öffnen.
  • Im Scan-Schritt-Interface klicken Sie auf die Projektgruppe-Schaltfläche in der rechten Seitenleiste. Im Popup-Fenster klicken Sie auf Projektgruppe öffnen. Die folgenden Schritte sind die gleichen wie oben erwähnt.

Zusätzlich können Sie auch ein einzelnes Projekt innerhalb einer Projektgruppe öffnen:

Im Scan-Schritt-Interface klicken Sie auf die Projekt öffnen-Schaltfläche im linken Projektliste-Panel. Im erscheinenden Dateidialog wählen Sie die angegebene Projektgruppe oder suchen danach und klicken dann auf Öffnen.

Hinweis

  • Es unterstützt das Öffnen von Projekten mit unterschiedlichen Scanmodi.
  • Bei Projekten mit großen Punktwolken-Daten wird die Software ein Fenster anzeigen, um Sie aufzufordern, die Schnittprobe anzuzeigen und die Schnittstellendaten anzuzeigen; Sie können auch das Anzeigeverhältnis manuell über die Option Vorschau-Anzeige im Menü der rechten Maustaste anpassen.

Projekt

Col

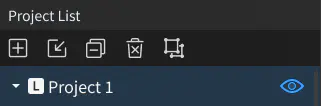

Betrachten Sie jedes Projekt als einen Teil der Projektgruppe. Alle Operationen des Projekts können mit den folgenden Schaltflächen durchgeführt werden.

Col

Icon Funktion
Beschreibung
Hinweise
Neues Projekt Ein Klick auf diese Schaltfläche erstellt ein neues Projekt innerhalb der aktuellen Projektgruppe. Sie können nur ein neues Projekt erstellen, wenn ein Gerät verbunden ist.
Das letzte Projekt in der Projektliste ist das aktuelle Projekt, und nur das aktuelle Projekt kann weiter gescannt werden.
Projekt öffnen Ein Klick auf diese Schaltfläche öffnet das ausgewählte Projekt innerhalb der aktuellen Projektgruppe.
Projekt entfernen Ein Klick auf diese Schaltfläche entfernt das ausgewählte Projekt aus der aktuellen Projektgruppe. Diese Operation behält die Daten des ausgewählten Projekts, und Sie können es weiterhin erneut öffnen.
Scan löschen Ein Klick auf diese Schaltfläche löscht das ausgewählte Projekt und dessen Daten. Diese Operation löscht die Daten des ausgewählten Projekts dauerhaft von Ihrem Computer und kann nicht wiederhergestellt werden.
Gruppe generieren oder aufteilen Ein Klick auf diese Schaltfläche erstellt oder teilt eine Gruppe in der Projektgruppe.
/
/
Projekt Sichtbarkeit
Ein Klick auf diese Schaltfläche blendet die Punktwolke oder Marker des aktuellen Projekts aus oder ein. Sie können auch auf verschiedene Projekte doppelklicken, um deren Sichtbarkeit zu wechseln.
/
Ausrichtungsfehler Um die durchschnittliche Ausrichtungsabweichung zwischen den einzelnen Daten und den vorhandenen Markern / globalen Markern im Projekt anzuzeigen. Sie können diese Funktion in > Fix Scan-Einstellungen aktivieren / deaktivieren.
