Parameter Einstellungen

Nachdem Sie die Scan-Schnittstelle betreten haben, können Sie auf der linken Seite der Schnittstelle die entsprechenden Parameter einstellen, einschließlich Kamera-Parameter Einstellungen und Scan-Einstellungen (wie Auflösung, Ausrichtungsmodus, Monokular-Stereo-Fusion usw.). Sie können auch die Drehteller-Parameter im Drehteller-Einstellungsfeld auf der rechten Seite der Schnittstelle festlegen.

Hinweis

Wenn Sie die Drehteller-Parameter einstellen müssen, verbinden Sie bitte zuerst den Drehteller.

Kamera-Parameter Einstellungen

Col

Vorschau des Echtzeitbildes, das von der Kamera des Scanners erfasst wird, durch das Kamerafenster, das Ihnen hilft zu bestimmen, ob die Helligkeit der Kamera angemessen ist. Sie können auch Anpassungen mit Kamera-Parametern wie Belichtung, Projektor und Verstärkung vornehmen.

Col

Hinweis

  • Wenn Sie den Cursor über das Kamerafenster bewegen, können Sie den Video-Stream durch Scrollen des Rades nach oben und unten vergrößern und verkleinern (nicht unterstützt im Automatische Belichtung-Modus).
  • Wenn Sie den Stepper verwenden, können Sie den Wert direkt eingeben, auf klicken oder das Mausrad nach oben und unten scrollen (wenn Sie den Cursor über das Eingabefeld bewegen).
Symbol
Beschreibung
Hinweise

Kamerafenster ausblenden
Das linke Kamerafenster wird standardmäßig angezeigt, und Sie können auf diese Schaltfläche klicken, um das Kamerafenster zu schließen; dann können Sie auf klicken, um das Kamerafenster in den Zustand vor dem Schließen wiederherzustellen.
/

Doppelkamera Ansicht
Wenn deaktiviert (Standard), wird das linke Kamerafenster angezeigt; Sie können es manuell aktivieren, um das linke und das rechte Kamerafenster gleichzeitig anzuzeigen. Wenn die Synchronisationseistellung erhalten Funktion deaktiviert ist, werden die beiden Kameras gleichzeitig angezeigt.

Vergrößerte Ansicht
Wenn aktiviert, können Sie den Scan-Effekt intuitiver in der Vorschau sehen und die Marker überprüfen. Nur wenn die Echtzeiterkennung Funktion aktiviert ist, können Sie die Marker sehen.
Symbol
Beschreibung
Hinweise

Laserpointer
Wenn aktiviert, können Sie die Laserpunkte auf dem gescannten Objekt sehen, wodurch Sie bestimmen können, ob der Scan-Abstand angemessen ist, indem Sie überprüfen, ob sich die beiden projizierten Laserpunkte überlappen.
/

Echtzeiterkennung von Markern
Wenn aktiviert, können Sie die Anzahl der erkannten Marker im Kamerafenster sehen, und es unterstützt die Auswahl der Markergröße:
  • Die beim letzten Mal gescannten Marker / die von der linken und rechten Kamera im ersten Bild erkannten Marker werden als grüne Pluszeichen angezeigt.
  • Dieses Mal (beginnend mit dem zweiten Bild) werden die neu erkannten Marker von der linken und rechten Kamera als rote Pluszeichen angezeigt.
  • Marker, die nur von der Kamera auf einer Seite erkannt werden oder deren Fehler zu groß sind, zeigen keine Zahlen an.
  • Diese Funktion wird nicht unterstützt, nachdem der Drehteller eingeschaltet wurde.
  • Der Erkennungseffekt kann durch Anpassen der Markerbelichtung verbessert werden, um die Erkennung von mehr Markern zu ermöglichen.

  • Hintergrundschnittebene
    Wenn der Scan-Hintergrund unordentlich ist, können Sie diese Funktion aktivieren, um den Hintergrund des zu scannenden Objekts automatisch zu maskieren. Sobald aktiviert, wird ein Stepper angezeigt, um den Wert für den Hintergrundschnitt anzupassen; je größer der eingestellte Wert, desto größer der Schnittbereich. Es wird empfohlen, die Doppelkamera Ansicht Funktion gleichzeitig zu aktivieren, um den Hintergrundschnitt-Effekt zu beobachten und die Integrität der Scandaten sicherzustellen.

    Autofokus
    Wenn die optische Kreuzprojektion unscharf ist oder der Scan-Effekt an Klarheit mangelt, können Sie diese Funktion verwenden; aber bevor Sie diese Funktion verwenden, bewegen Sie bitte das Objekt in die geeignete Position, um sicherzustellen, dass sich die beiden Laserpunkte überlappen (die Laserpointer Funktion muss aktiviert sein). Nach der Verwendung dieser Funktion ist eine Neukalibrierung erforderlich; andernfalls kann die Monokular-Stereo-Fusion-Funktion nicht verwendet werden.

    Projektor Helligkeit
    Wenn das Material des Objekts stark reflektierend ist, wird empfohlen, die Helligkeit des Projektors zu reduzieren, was die Helligkeit der vom Scanner projizierten Streifen ist. Wenn die Helligkeit des Projektors zu hoch ist, kann dies zu Problemen wie Überhitzung des Geräts führen. Bitte achten Sie auf die Gerätetemperatur, wenn Sie die Helligkeit des Projektors anpassen, um die Lebensdauer des Geräts zu verlängern.
    Symbol
    Beschreibung
    Hinweise

    Punktwolkenbelichtung
    Wenn Sie die Helligkeit der gescannten Punktwolke anpassen müssen, können Sie den Stepper verwenden, um das Punktwolkenbelichtungsniveau anzupassen; je höher das Niveau, desto länger die Belichtungszeit, desto höher die Helligkeit.
    Es unterstützt die Anpassung des Belichtungsmodus als Automatische Belichtung (Standard), Belichtungszeit 1, Belichtungszeit 2, Belichtungszeit 3 oder Angepasste Belichtung.
    Wenn die Automatische Belichtung derzeit aktiviert ist, wird der Belichtungsbereich in der Mitte des Kamerafensters angezeigt; bitte ziehen Sie ihn in die Mitte des zu scannenden Objekts, um eine ordnungsgemäße Belichtung sicherzustellen.
  • Im globalen Marker-Ausrichtungsmodus wird der automatische Belichtungsmodus beim Scannen globaler Marker nicht unterstützt.
  • Wenn Sie ein reguläres Objekt mit einem relativ einheitlichen Gesamtgrauwert scannen müssen oder ein kleines Objekt, das gleichmäßig beleuchtet und sich in der Mitte des Drehtellers befindet, wird empfohlen, den automatischen Belichtungsmodus auszuwählen, aber Anpassungen der Belichtungszeit werden nicht unterstützt.
  • Wenn Sie ein Objekt mit einem breiten Spektrum an Gesamtgrauwerten scannen müssen, wird empfohlen, den Mehrfachbelichtungs- oder benutzerdefinierten Belichtungsmodus auszuwählen.
  • Wenn die Belichtungszeit zu lang ist, bedeutet dies normalerweise, dass die Scangeschwindigkeit langsamer ist, was zu einer längeren Scandauer führt.

  • Markerbelichtung
    Wenn Sie die Helligkeit der gescannten Marker anpassen müssen, können Sie den Stepper verwenden, um das Markerpunktbelichtungsniveau anzupassen; je höher das Niveau, desto länger die Belichtungszeit, desto höher die Helligkeit, und desto mehr Markerpunkte werden erkannt (die Echtzeiterkennungsfunktion muss aktiviert sein). Wenn die Belichtungszeit zu lang ist, bedeutet dies normalerweise, dass die Scangeschwindigkeit langsamer ist, was zu einer längeren Scandauer führt.
    /
    Erfassen
    Für Objekte unterschiedlicher Farben und Materialien können Sie den Stepper verwenden, um die Kamera-Erfassen anzupassen, um bessere Scandaten zu erhalten; es unterstützt die Synchronisationsanpassung der Erfassen für die linke und rechte Kamera, und Sie können auch klicken, um zu zu wechseln, wenn die Erfassen für zwei Kameras individuell angepasst werden kann. Je größer die Erfassen, desto mehr Rauschen wird auf der Oberfläche des gescannten Objekts vorhanden sein.
    Hinweis

    Graustufen verwenden schwarze Töne, um Objekte darzustellen, wobei Schwarz als Grundfarbe und verschiedene Sättigungen von Schwarz verwendet werden, um das Bild darzustellen. Jedes Graustufenobjekt hat einen Helligkeitswert von 0% (weiß) bis 100% (schwarz). Bilder, die von Schwarz-Weiß- oder Graustufen-Scannern erzeugt werden, werden typischerweise in Graustufen angezeigt.

    Scan-Einstellung

    Auflösung

    Sie können die Abtastauflösung für das Scannen einstellen: Niedrig, Mitte und Hoch (Standard); für Projekte mit einer großen Menge an Scandaten und geringeren Präzisionsanforderungen kann die Auflösung entsprechend gesenkt werden.

    Hinweis

    • Mehrere Scandaten mit unterschiedlichen Auflösungen können innerhalb eines Projekts koexistieren.
    • Vor dem Start eines Scans und nach dem Pausieren eines Scans ist es möglich, die Auflösung zu wechseln, und das Scannen wird gemäß den neuesten Parametern abgetastet.
    • Neben der Senkung der Abtastauflösung können Sie auch die Anzeigeauflösung manuell anpassen.

    Ausrichtungsmode

    Ausrichtungsmode
    Beschreibung
    Mit Markierungen Geeignet für Objekte mit weniger oder symmetrischen Merkmalen sowie für Objekte, die eine hohe Scangenauigkeit erfordern. Es ist erforderlich, Marker auf der Oberfläche des Objekts anzubringen.
    Hinweis
    Nach Abschluss des Scans können Sie die Markerdatei (.p3 / .dgm / .asc) speichern.
    Geometrie Die Ausrichtung erfolgt automatisch anhand der geometrischen Oberflächenmerkmale des zu scannenden Objekts. Dieser Modus wird für Objekte verwendet, bei denen keine Marker platziert werden können und die reichhaltige Oberflächenmerkmale aufweisen.
    Hinweis
    In diesem Modus können Marker nicht erkannt werden.
    Hybrid Gemischte Mit Markierungen- und Geometrie-Ausrichtungsmodi.
    Globale Markers Geeignet für Objekte mit weniger oder symmetrischen Merkmalen sowie für Objekte, die eine hohe Scangenauigkeit erfordern. Es ist erforderlich, Marker auf der Oberfläche des Objekts anzubringen, und es unterstützt Global Markers Datei öffnen (.p3 / .dgm / .txt / .asc) oder Global Markers scannen.
    Nach dem Wechsel zu Punktwolke scannen können Sie Globale Marker hinzufügen aktivieren, um die erkannten globalen Marker während des Scanvorgangs automatisch hinzuzufügen.
    Hinweis
    • Nach Abschluss des Scans können Sie die Datei mit den globalen Markern (.p3 / .dgm / .asc) speichern.
    • In einem Projekt kann es nur eine Datei mit globalen Markern geben.
    Vorsicht
    Die Scanmethode kann nach dem Scannen der Punktwolkendaten nicht auf das Scannen globaler Marker umgeschaltet werden. Wenn Sie globale Marker scannen müssen, verwenden Sie bitte zuerst den Modus für globale Marker.
    Drehteller-Ausrichtung Geeignet für Objekte mit reichhaltigen Oberflächenmerkmalen. Nachdem der Drehteller angeschlossen ist, können die Schritte, die Geschwindigkeit und die Drehungen des Drehtellers eingestellt werden.

    Vorsicht

    • Im Mit Markierungen-Ausrichtungsmodus, während des Scanvorgangs, wenn einige Marker auf dem Drehteller oder dem zu scannenden Objekt platziert sind und das gescannte Objekt bewegt werden muss, beachten Sie bitte die folgenden Punkte:
      • Beim Scannen verschiedener Seiten des Objekts erstellen Sie bitte entsprechende Projekte für jede Seite, wobei sichergestellt werden muss, dass der gemeinsame Bereich zwischen verschiedenen Seiten mehr als 4 Marker gemeinsam hat.
      • Nach dem Scannen bitte die Mischdaten bereinigen und alle gescannten Marker beibehalten.
      • Nach Abschluss des Scans wählen Sie die Manuelle Marker-Ausrichtung zur Ausrichtung aus.
    • Im Global Markers-Ausrichtungsmodus unterstützt jedes Projekt nur einen Ausrichtungsmodus und kann nicht gleichzeitig mit anderen Ausrichtungsmodi verwendet werden.
    • In den Hybrid und Geometrie-Ausrichtungsmodi ist die Verwendung des Drehtellers nicht erlaubt.
    • Sowohl der Mit Markierungen- als auch der Global Markers-Ausrichtungsmodus unterstützen die Verbindung des Drehtellers.
    • Wenn Marker platziert wurden, aber keine Daten gesammelt werden können, überprüfen Sie bitte den Zustand der platzierten Marker (es sollten sich mindestens 4 Marker in jedem Scangebiet befinden und mindestens 4 gemeinsame Marker zwischen benachbarten Scangebieten) oder wechseln Sie den Ausrichtungsmodus.

    Scan-Objekt

    Bitte wählen Sie das geeignete Scanziel basierend auf dem tatsächlichen Material oder Farbtyp des gescannten Objekts:

    • : Normales Objekt.
    • : Schwarzes / Reflektierendes Objekt.

    Monokular-Stereo-Fusion

    Für das Scannen von Objekten mit tiefen Löchern oder Vertiefungen wird empfohlen, die Funktion zur Monokular-Stereo-Fusion zu aktivieren, die mehr Scandaten beibehält, insbesondere alle Daten, die von der linken und rechten Kamera gescannt wurden.

    Hinweis

    • Wenn diese Funktion deaktiviert ist, werden nur die gemeinsamen Daten, die von der linken und rechten Kamera gescannt wurden, beibehalten.
    • Diese Funktion kann nur aktiviert werden, während das Gerät verbunden ist, vor oder nach dem Scannen.
    • Wenn der Scannbereich gewechselt wird oder die optische Autofokusfunktion verwendet wurde, ist die Neukalibrierung des aktuellen Scanmodus erforderlich, bevor diese Funktion verwendet werden kann.

    Vorsicht

    Wenn während des Scannens eine Datenüberlagerung auftritt, wird empfohlen, vor der Aktivierung dieser Funktion eine Neukalibrierung durchzuführen.

    Automatische Schnittebene

    Wenn aktiviert (Standard), wird während des Scannens automatisch eine Schnittebene basierend auf den Markern auf der Fläche erstellt; nach der Erstellung wird die Bearbeitung der Schnittebene unterstützt.

    Hinweis

    • Diese Funktion wird nur für Mit Markierungen- / Hybrid- / Global Markers-Modi unterstützt.
    • Bitte aktivieren Sie diese Funktion, bevor Sie mit dem Scan beginnen; wenn bereits Punktwolken- oder Markerdaten im aktuellen Projekt vorhanden sind, wird der automatische Erstellungsprozess nicht initiiert.
    • Wenn das Scan-Projekt keinen geeigneten Bereich (mit 4 oder mehr Markern) erkennt, wird der automatische Erstellungsprozess nicht gestartet.
    • Wenn ein Drehteller verwendet wird, wird empfohlen, die Marker gleichmäßig auf der Oberfläche des Drehtellers zu platzieren und zu vermeiden, sie in einem regelmäßigen Muster anzuordnen, um die normale Funktion des Drehtellers sicherzustellen.
    • Nachdem die Schnittebene automatisch erstellt wurde, wird nur die Option zum Löschen der ausgewählten Marker unterstützt, wobei die Standardeinstellung darin besteht, die ausgewählte Punktwolke zu löschen.

    Scan-Box

    Wenn aktiviert (Standard), wird das Sichtfeld des Scanners während jeder Phase des Scannens in Echtzeit als 3D-transluzenter Kegel angezeigt, um die Integrität der Scandaten zu überprüfen.

    Hinweis

    • Wenn das Gerät offline ist, wird das 3D-Sichtfeld nicht angezeigt.
    • Bei Verwendung von Tastenkombinationen zum Drehen, Schwenken oder bei Verwendung der Fitting-Ansicht-Funktion ändert sich das Sichtfeld ebenfalls synchron.
    • Im Mit Markierungen- / Global Markers-Ausrichtungsmodus werden die erkannten Marker in Echtzeit im Sichtfeld angezeigt.

    Markergröße

    Wenn die Funktion zur Echtzeiterkennung von Markern aktiviert ist, können Sie die Größe des Markers überprüfen, die Sie erkennen möchten (1 mm, 2 mm oder 4 mm), und die entsprechenden Marker werden im Kamerafenster gemäß der ausgewählten Größe angezeigt.

    Hinweis

    Nur die Mit Markierungen- / Global Markers-Ausrichtung unterstützt die Erkennung der angegebenen Größenmarker.

    Drehteller-Einstellungen

    Wenn der Drehteller aktiviert ist, kann der angeschlossene Drehteller zum Scannen verwendet werden.

    Vorsicht

    • Bevor Sie den Drehteller verwenden, wählen Sie bitte zuerst einen Ausrichtungsmodus; nachdem der Drehteller eine volle Umdrehung abgeschlossen hat, kann der Ausrichtungsmodus erneut ausgewählt werden.
    • Wenn Marker platziert wurden, aber keine Daten gesammelt werden können, überprüfen Sie bitte den Zustand der platzierten Marker (es sollten sich mindestens 4 Marker in jedem Scangebiet befinden und mindestens 4 gemeinsame Marker zwischen benachbarten Scangebieten) oder wechseln Sie den Ausrichtungsmodus.

    Drehteller-Anzeigetafel:
    Drücken Sie lange auf / oder geben Sie den Wert des Rotationswinkel ein, um die Startposition der Drehtellerrotation anzupassen; andere Anzeigeregeln sind im rechten Bild dargestellt und können durch Anpassen der Parameter auf dem Bedienfeld aktualisiert werden.

    Col

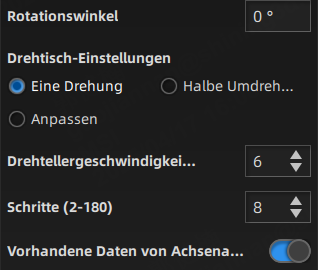

    Drehteller-Bedienfeld:

    • Rotationswinkel: Stellen Sie den Rotationswinkel des Drehtellers von - 360° bis 360° ein.
    • Drehtisch-Einstellungen: Stellen Sie die Anzahl der Drehungen für den Drehteller auf eine Drehung oder eine halbe Drehung ein. Sie können auch die Drehrichtung anpassen auf gegen den Uhrzeigersinn oder im Uhrzeigersinn (Standard) und einen benutzerdefinierten Drehwinkel (1° ~ 360°) festlegen.
    • Drehtellergeschwindigkeit: Stellen Sie die Geschwindigkeit (1 ~ 10) ein, mit einem Standardwert von 6.
    • Schritte: Stellen Sie die Anzahl der Scans für eine Drehung des Drehtellers (2 ~ 180) ein, mit einem Standardwert von 8.

      Hinweis

      Wenn die Anzahl der Schritte 3 oder 4 beträgt, ist die Anzahl der Drehungen des Drehtellers auf eine halbe Drehung festgelegt.

    • Vorhandene Daten von Achsenasurichtung verwenden: Wenn aktiviert, werden die vorhandenen Achsendaten direkt für die Ausrichtung verwendet, oder die Neukalibrierung ist vor dem Scannen und der Ausrichtung erforderlich.

      Vorsicht

      Bitte aktivieren Sie diese Funktion nur, wenn das zu scannende Objekt oder der Drehteller nicht bewegt wurde; andernfalls deaktivieren Sie sie bitte und kalibrieren Sie die Drehtellerdaten neu.
