Schnittstelle

Klicken Sie auf für den Scan-Schritt in der oberen Navigationsleiste, um die Scan-Schnittstelle zu betreten.

Hinweis

Wenn derzeit keine Projektgruppe vorhanden ist, wählen Sie bitte Neue Projektgruppe oder Projektgruppe Öffnen.

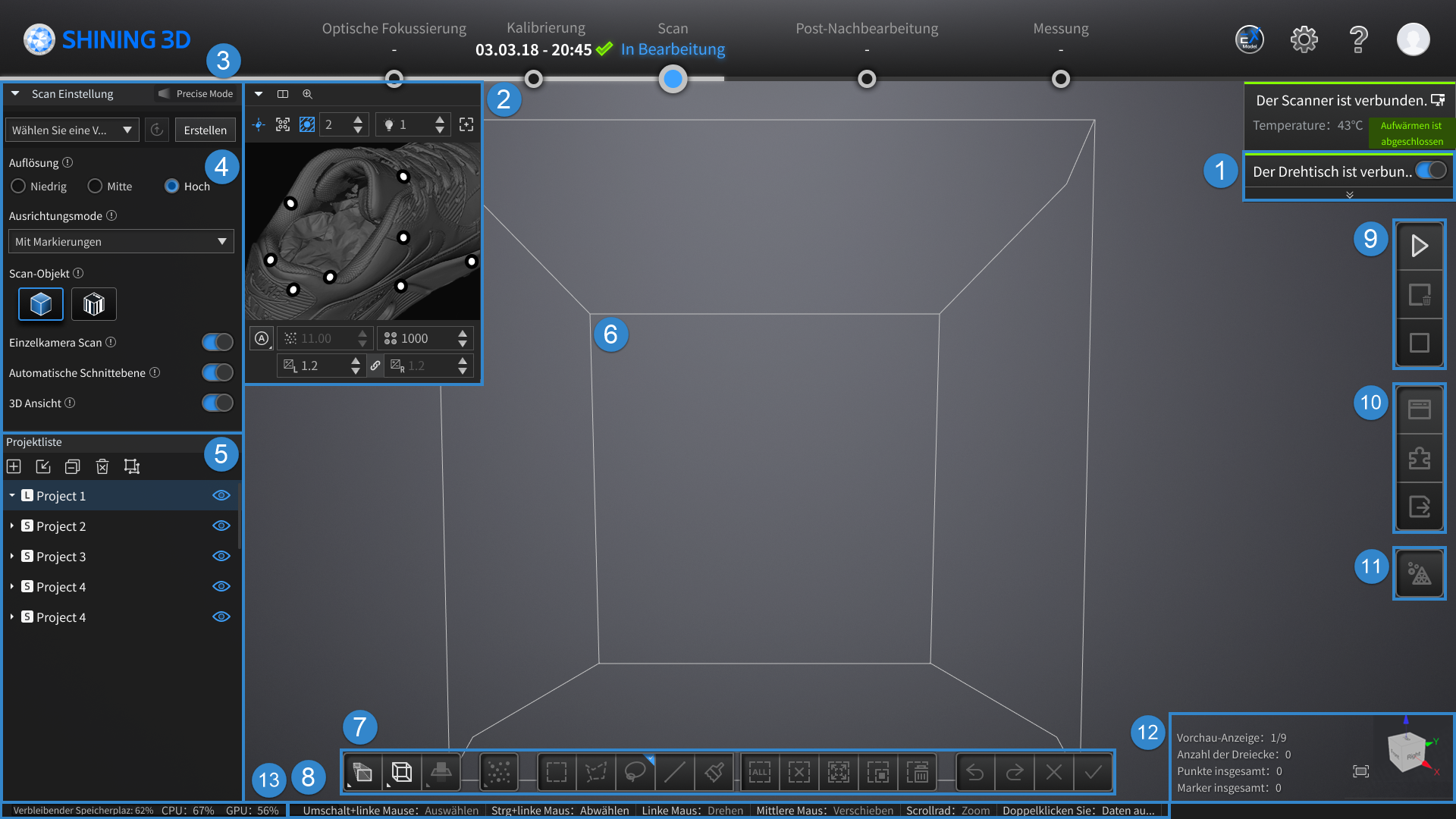

Übersicht der Schnittstelle

Hinweis

Für die Details der oberen Navigationsleiste, der Schaltfläche in der oberen rechten Ecke und der Gerätestatuskarte, siehe Software-Schnittstelle.

① Drehteller-Einstellungen Karte

Col


Drehteller nicht verbunden

Col


Drehteller verbunden

Hinweis

  • Wenn der Drehteller verbunden ist, ist die Drehtellerfunktion standardmäßig aktiviert und kann manuell deaktiviert werden; wenn der Drehteller nicht verbunden ist, kann die Drehtellerfunktion nicht aktiviert werden.
  • Das Drehteller-Panel ist standardmäßig ausgeklappt, und Sie können auf klicken, um es zu minimieren; dann können Sie auf klicken, um es wieder zu erweitern.
  • Für weitere Informationen zu den Drehtellereinstellungen siehe Drehteller.

② Kamerafenster

Sehen Sie die tatsächliche Szene während des Scanvorgangs durch das linke (Standard) und das rechte Kamerafenster, um eine genaue Kameraeinstellung zu erleichtern.

Hinweis

  • Nachdem Sie den Cursor über das Kamerafenster bewegt haben, können Sie den Video-Stream durch Scrollen des Mausrads nach oben und unten vergrößern und verkleinern.
  • Wenn die Laserpointer-Funktion aktiviert ist, sehen Sie die Laserpunkte auf dem gescannten Objekt, dann können Sie bestimmen, ob der Abstand angemessen ist, indem Sie überprüfen, ob die beiden projizierten Laserpunkte überlappen.
  • Wenn die Echtzeiterkennung von Markern-Funktion aktiviert ist, können Sie die erkannten Marker im Kamerafenster sehen.

③ Scanmodus und Vorlage

Zeigen Sie den Scanmodus (großflächiger modus / genauer modus) des aktuellen Scanprojekts an.

Hinweis

Bitte wählen Sie den Scanmodus aus, wenn Sie eine neue Projektgruppe erstellen, da er nicht mehr geändert werden kann, sobald Sie in den Scanprozess eingetreten sind. Außerdem können Sie beim Erstellen eines einzelnen Projekts innerhalb der aktuellen Projektgruppe den Scanmodus wechseln.

Sie können die Scanvorlage festlegen, einschließlich Kameraeinstellungen und anderer Scaneinstellungen:

  • Um eine neue Vorlage zu verwenden: Klicken Sie auf Erstellen, um eine Vorlage mit den aktuellen Parametereinstellungen zu erstellen. Die erste Vorlage erhält den Standardnamen "DefaultTemplate_01." Wenn Sie die Parametereinstellungen nach der Erstellung ändern, wird die Software die Meldung "Die Vorlage wurde geändert, bitte halten Sie sie aktuell" anzeigen, und Sie können auf klicken, um die Vorlage zu aktualisieren.
  • Um eine vorhandene Vorlage zu verwenden: Klicken Sie auf , um die Dropdown-Liste der Vorlagen zu erweitern und eine vorhandene Scanvorlage auszuwählen (unterstützt Aktualisieren der Vorlage). Darüber hinaus können Sie auf Lokale Datei öffnen klicken, um das Stammverzeichnis der Software zu öffnen, wo Sie Vorlagen umbenennen oder löschen und andere Operationen durchführen können.

Hinweis

  • Das Format der Scanvorlage ist *.templ_q12.
  • Bitte verwenden Sie eine Scanvorlage mit der richtigen Dateiversion und stellen Sie sicher, dass die ausgewählte Scanvorlage mit dem aktuellen Gerätetyp und dem Scanmodus übereinstimmt.
  • Wenn eine Scanvorlage im Scan-Schritt verwendet wird, kann sie im Nachbearbeitung-Schritt weiterhin verwendet und aktualisiert werden; andernfalls wird das Vorlagenmodul im Nachbearbeitung-Schritt nicht angezeigt.

④ Scaneinstellungen

Um Scaneinstellungen wie Auflösung, Ausrichtungsmodus, monokulare-stereofusion usw. festzulegen, siehe Scaneinstellungen.

⑤ Projektliste

Zeigen Sie alle Projekte in der aktuellen Projektgruppe an. Für weitere Informationen zu den Bedienungsschaltflächen siehe Projekt.

⑥ 3D-Szene

Sehen Sie sich den Scan-Effekt und die Scan-Box (falls verfügbar) an.

Hinweis

Es wird empfohlen, die Scan-Box-Funktion zu aktivieren, die das erkannte Sichtfeld des Scanners in Echtzeit anzeigt und hilft, die Vollständigkeit der Scandaten zu bewerten.

⑦ Bearbeitungswerkzeugleiste

Bearbeiten Sie die Scandaten des Modells und passen Sie den Betrachtungswinkel an. Für spezifische Anweisungen siehe Datenbearbeitung.

⑧ Tastenkürzel

Passen Sie den Winkel der Modelle an, bewegen Sie Modelle und wählen Sie Daten schnell aus. Für spezifische Anweisungen siehe Tastenkürzel.

⑨ Scannen und globale Optimierung

Starten / Pausieren Sie den Scan, löschen Sie die gescannten Daten und führen Sie eine globale Optimierung durch. Für spezifische Anweisungen siehe Scannen.

⑩ Funktionstaste auf der rechten Seite

Importieren Sie das Projekt, Ausrichtung, löschen und speichern Sie Daten. Für spezifische Anweisungen siehe rechtes Panel.

⑪ Mesh-Modell

Konvertieren Sie Punktwolkendaten in dreieckige Mesh-Daten. Für spezifische Anweisungen siehe Mesh-Modell.

⑫ Weitere Informationen

Zeigen Sie die Gesamtanzahl der Dreiecke und Punkte des aktuellen Projekts an.
Klicken Sie auf die Schaltfläche für die Anpassung der Ansicht, um die Größe der Modellansicht automatisch an die Bildschirmgröße anzupassen.

Col

Klicken Sie auf die Schaltfläche für die Anpassung der Ansicht, um die Größe der Modellansicht automatisch an die Bildschirmgröße anzupassen. Darüber hinaus wird in der unteren rechten Ecke ein Ansichtskontroller bereitgestellt, um den Perspektivenwechsel zu erleichtern, wie in der rechten Abbildung gezeigt.

Col

⑬ Verbleibender Speicherplatz / CPU / GPU

  • Verbleibender Speicherplatz: Der Prozentsatz des verbleibenden Speicherplatzes.
  • CPU: Der Anteil der Computer-CPU-Ressourcen, die von diesem Softwareprogramm genutzt werden.
  • GPU: Nutzung des Grafikprozessors.

Hinweis

Wenn das Programm einen übermäßig hohen Prozentsatz an Ressourcen nutzt, wird empfohlen, nicht-Scanner-Software zu schließen und geduldig zu warten.
