Ausrichten

Im Interface der Mesh-Bearbeitung klicken Sie auf in der linken Werkzeugleiste für die Mesh-Bearbeitung, um das Modell auszurichten. Dies hilft, das Koordinatensystem des Modells angemessener anzupassen, was nachfolgende Messungen oder weitere Designarbeiten erleichtert.

Hinweis

Wenn Sie ein bereits in die SHINING 3D Digitale Cloud hochgeladenes Mesh-Modell neu ausrichten, müssen Sie es erneut hochladen.

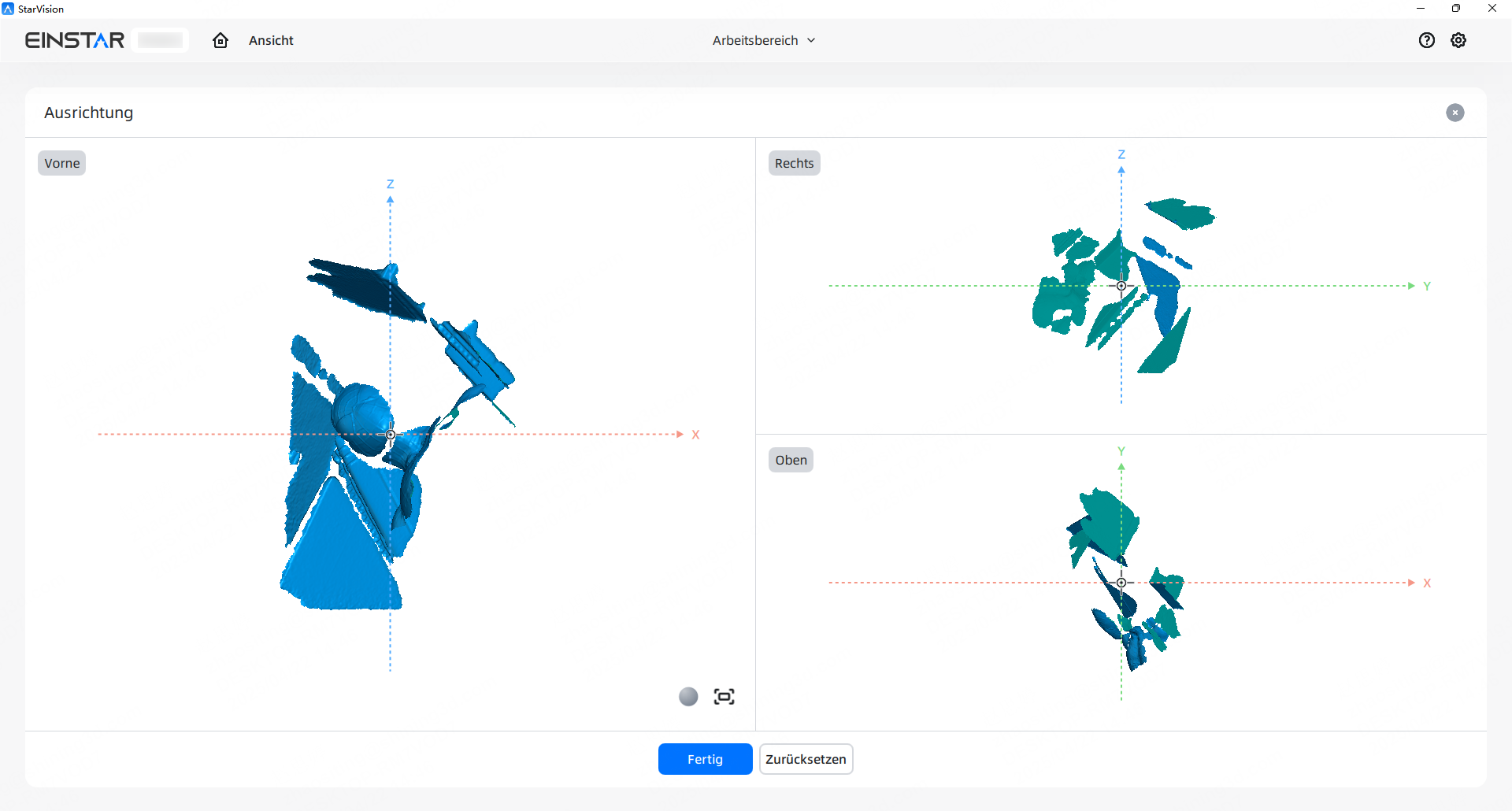

Die linke Hauptansicht ist die Vorderansicht, während die rechten kleinen Ansichten die rechte Ansicht und die Draufsicht darstellen, angeordnet wie in der folgenden Abbildung:

Während der Modellausrichtung können Sie das Modell in den drei Ansichtsbereichen verschieben, drehen und skalieren (für spezifische Gestenoperationen siehe die Operationen); jede Verschiebung und Drehung des Modells in einem Ansichtsbereich wird in Echtzeit in den anderen Ansichtsbereichen angewendet.

Hinweis

Die Skalierungsoperation betrifft nur die aktuelle Ansicht und hat keinen Einfluss auf das tatsächliche Modell.

Klicken Sie auf die Schaltfläche Fertig, um die ausgerichteten Daten zu speichern, was die Meldung " Ausrichtung erfolgreich" auslöst und Sie zurück zur Mesh-Bearbeitungsoberfläche bringt. Alternativ können Sie auf die Schaltfläche Zurücksetzen klicken, um das Modell in seine ursprüngliche Pose zurückzustellen.
