检测模板

扫描具有相同规格的生产线部件或流水线零部件时，可设置检测模板。在扫描结束后，将自动进行数据处理并调起外部第三方软件进行检测。

说明

仅当扫描方式为单件模式时，才可设置检测模板。

添加检测模板

1. 单击 ，进入检测模板管理窗口。

2. 单击 ，添加检测模板。

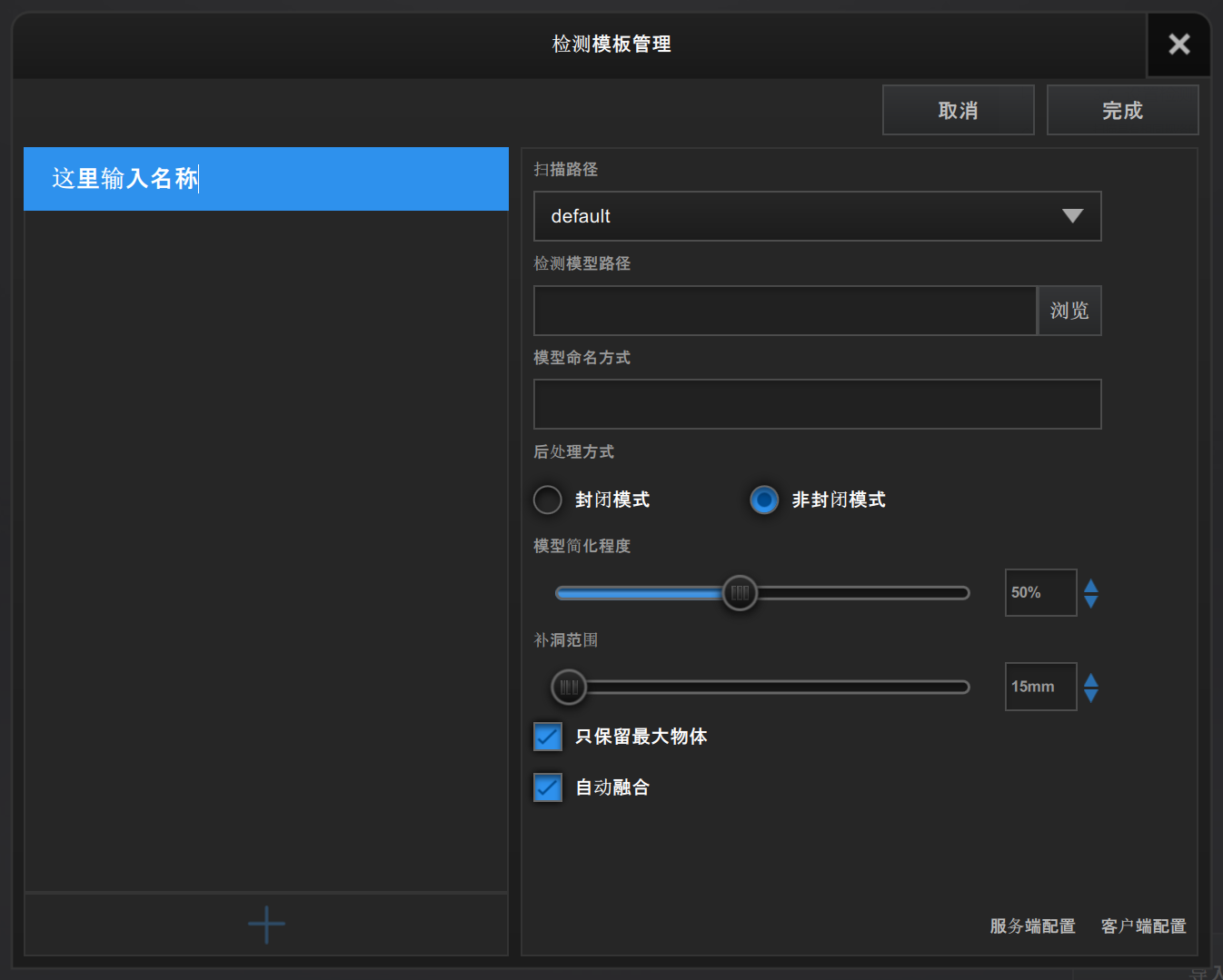

3. 设置检测模板参数。

   • 扫描路径：扫描台旋转的路径，建议选择默认路径。
   • 检测模型路径：指存放检测模型的路径。可单击浏览，修改存放模型数据的路径。
   • 模型命名方式：例如模型命名方式为检测工件，则在检测模型路径下生成的模型文件名为检测工件-************.stl。

   • 后处理方式：包括封闭模式和非封闭模式。封闭模式在扫描后，对实物样件表面进行数字化处理，将扫描缺失的数据进行填补；非封闭模式，将保留扫描采集到的原始数据，不进行数据填补。

   • 模型简化程度：指扫描数据的精细程度。简化值设置越大，得到的扫描数据精细度越高；简化值设置越小，得到的扫描数据精细度越低。

   • 补洞范围：当选择非封闭模式时，可设置此参数。该参数指填补小于 xx 周长的洞，单位毫米。
   • 只保留最大物体：只保留扫描物体中采集数据最多的一个。若关闭该功能，则以切割线为准，保留切割线以上所采集到的数据。
   • 自动融合：开启该功能，则扫描物体时，将与检测模板的参数项保持一致；若关闭该功能，则扫描物体时，将弹出参数界面进行参数修改。
   • 客户端配置：选择 Geomagic Control X Automation client.exe 路径。
   • 服务端配置：选择 Geomagic Control X Automation server.exe 路径。

4. 单击右上角完成。

编辑检测模板

1. 选中左侧待编辑的检测模板名称。
2. 单击右上角编辑。
3. 修改模板名称、参数项后，单击右上角完成。

删除检测模板

1. 选中左侧待删除的检测模板名称。
2. 单击右上角删除。
