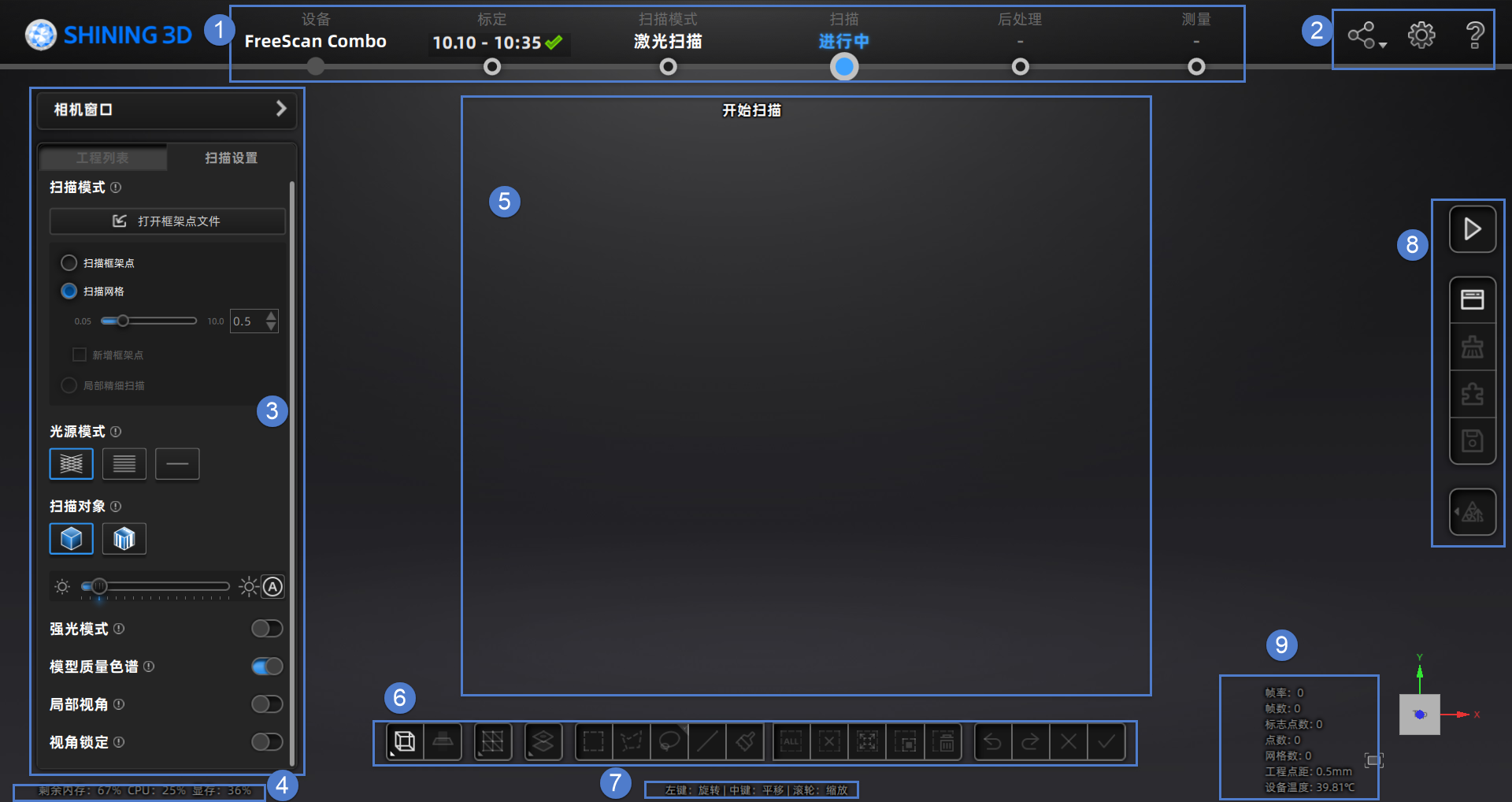

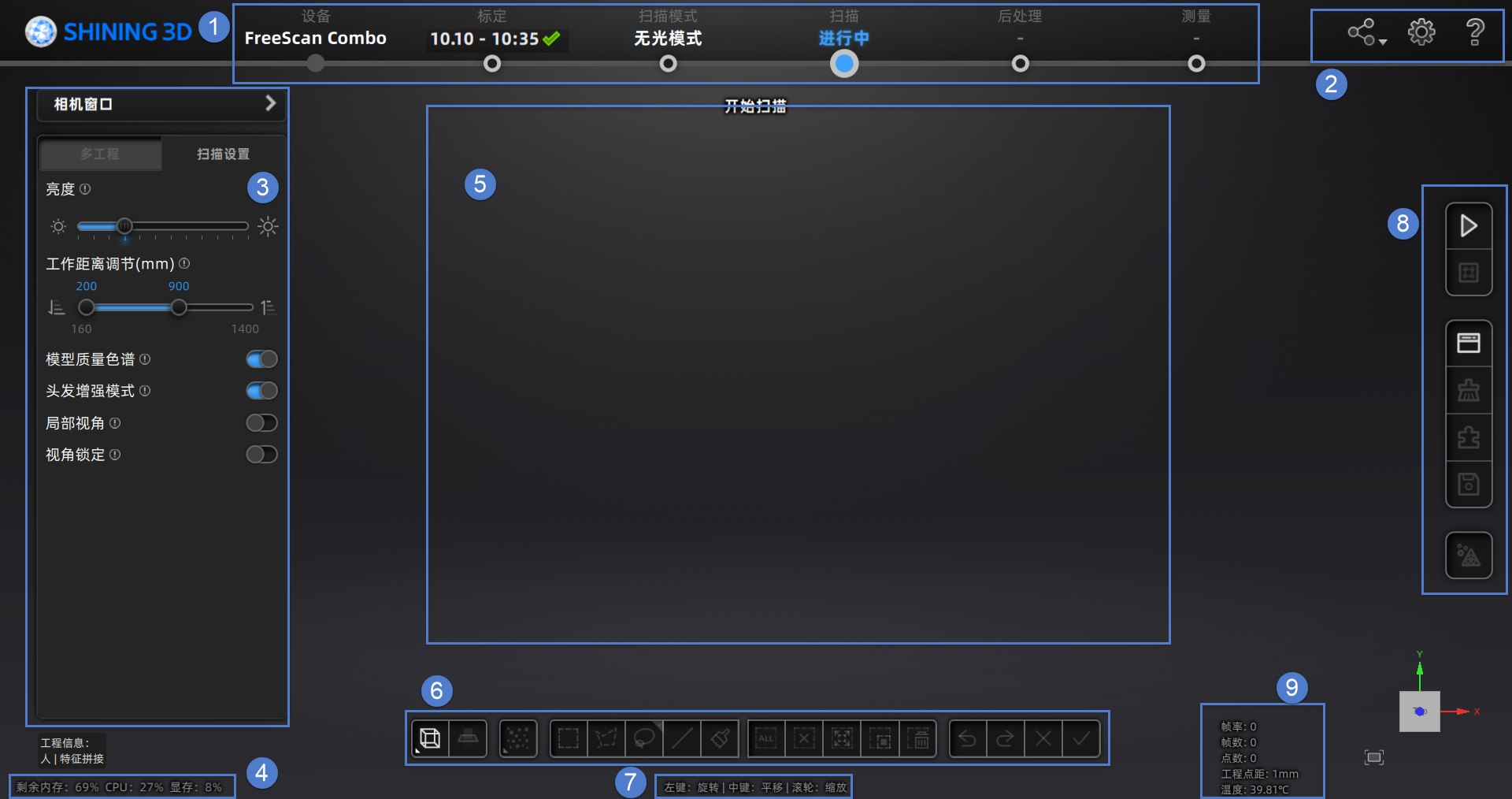

软件界面

  • 设备：设备在线时显示设备名称，设备离线时单击重连。
  • 标定：显示设备标定时间，点击可进入快速标定。
  • 扫描模式：选择扫描模式。
  • 扫描：进入扫描流程。
  • 后处理：在扫描完成后进入后处理流程, 包括网格处理和网格优化。
  • 测量：在软件中测量您的模型。
  • 官网：打开官网，了解更多产品、资讯。
  • 支持平台：进入支持平台获取支持信息。

  • 扫描预览：开启该功能后，扫描前可进行扫描预览。

  • 高级模式：勾选高级模式可以在新建工程时选择更小点距，点距范围详见点距设置。

  • 探测形状优化：开启该功能后，可提高球直径精度，但可能会影响部分数据细节。

  • 扫描仪提示音：设置扫描仪提示音音量大小。

  • 扫描距离指示方式：指示方式分为激光线指示方式和距离条指示方式。扫描时可通过激光线或距离条的颜色指示，调整扫描距离。
    蓝色为扫描距离过远，绿色为距离适中，红色为距离过近。

Col

激光线指示

Col

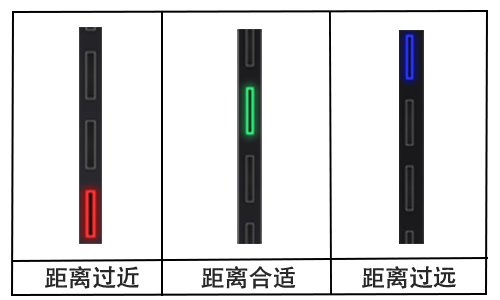

距离条指示

  • 激光线智能关闭：开启该功能后，扫描时若未识别到数据，扫描仪将不投射激光线。

单击恢复，所有的设置会恢复为初始设置，且软件会自动重启。

  • 关于：查看设备名称、序列号、标定板和软件版本信息。
  • 运行环境监测：对软件的运行环境进行诊断,查看电脑配置是否符合运行条件。若各项功能显示，表示读取设备信息正常或配置符合软件运行要求。若显示异常，请根据界面提示检查设备连接、电脑配置或修复问题后，再单击刷新，重新进行检测。
  • 支持：可选择查看用户手册、进行远程帮助或联系技术支持。
  • 相机窗口：通过相机窗口预览扫描过程中的实际场景，准确调整参数。
  • 多工程：多工程管理模块，详细使用说明请参考工程和多工程。
  • 扫描设置：此处可以设置扫描相关的参数，详细使用说明请参考扫描设置。
  • 剩余内存：显示内存剩余空间。
  • CPU 占用率：该软件程序运行所占用计算机内存的提示信息。若运行程序占用比例过大，建议关闭其他非扫描仪软件并耐心等待。
  • 显存占用率：专用显存的使用率。

可在该窗口查看预扫效果和模型扫描效果。

可用多种工具对三维数据进行编辑，从而减少噪音获取精确的三维点云数据，详见编辑扫描数据。

通过快捷键快速调整模型角度和移动模型。

按键功能详见执行扫描和其他扫描功能。

显示当前工程的帧率、帧数、点数、工程点距、设备温度等信息。
