比较

可进行 3D 比较，即使用色谱图的方式，显示测量模型与参考模型的偏差。此外，您也可以在色谱图上创建注释点偏差。

说明

• 使用比较功能前，请先导入参考模型和测量模型，且已执行对齐操作。
• 生成比较对象后，可以在右侧属性栏中查看公差内及超出公差点数的比例。

3D 比较

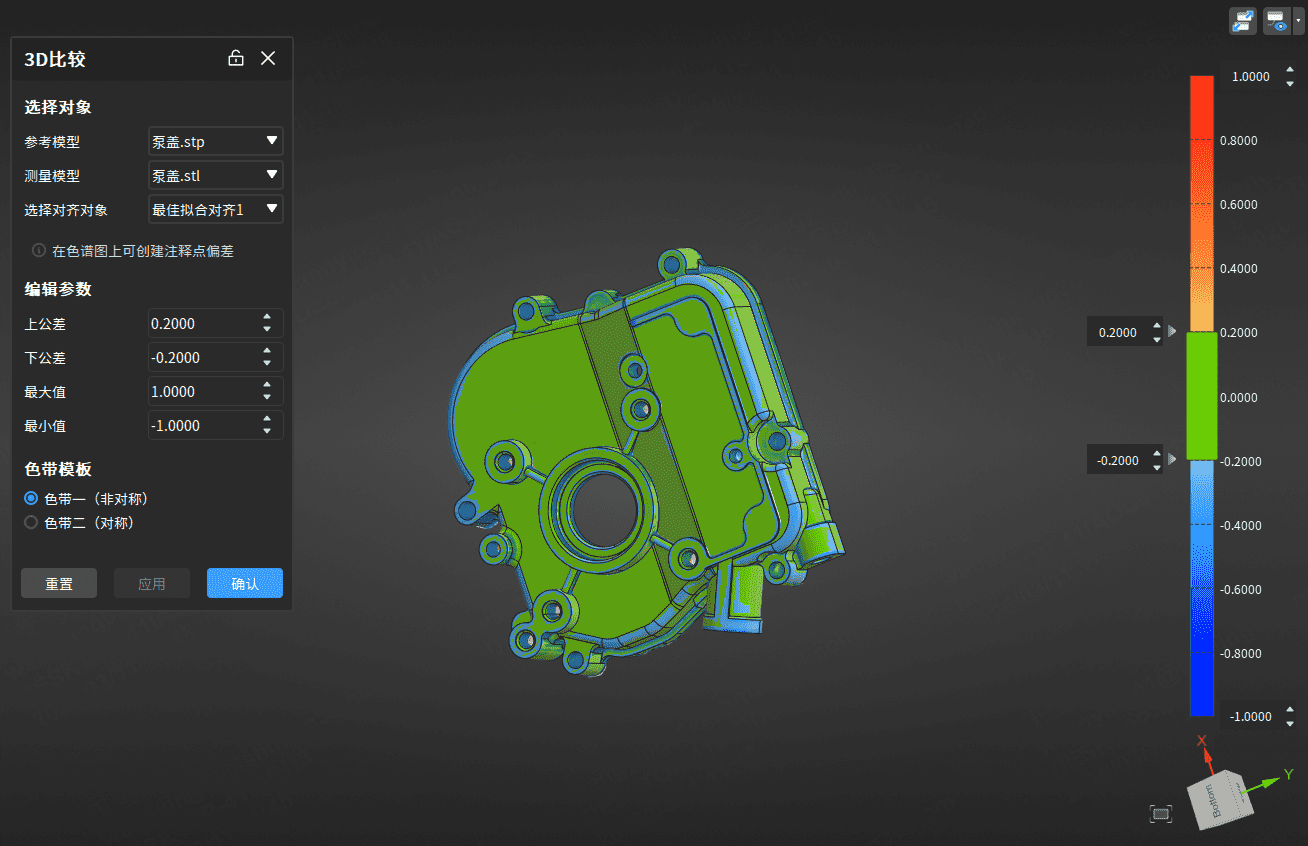

1. 点击 3D 比较即可打开对应窗口。

2. 选择需要比较的参考 & 测量模型和对齐方式，并编辑参数（上 & 下公差和最大 & 最小值）及选择色带模板。

   说明

   • 此外，支持在色带上直接调整参数值。
   • 上 & 下公差范围须小于最大 & 最小值的差值，否则无法生效。
   • 若上公差和下公差绝对值相同，则调整上公差时，下公差可同步变化；若最大值和最小值绝对值相同，则调整最大值时，最小值可同步变化。

3. 点击预览即可在三维场景中展示 3D 色谱图和右侧的色带；再点击确认即可保存该 3D 比较对象，并在左侧目录树的 比较模块中显示。

4. （可选）预览状态下，可以直接在三维场景的 3D 色谱图上点击以创建注释点偏差，或在目录树中右键点击某 3D 比较对象，选择编辑点注释，再在 3D 色谱图上点击以创建；针对已生成的注释点偏差，可以使用 鼠标左键 拖动或使用 Del 键删除。

   说明

   仅在预览状态下，可删除注释点偏差。

色带

在右侧色带上，可以通过鼠标左键点击输入框或使用 步进器以输入数值，调整公差范围和最大 & 最小值；也可以手动上下拖拽 以调整公差范围。

调整数值时，设置窗口中的参数值和三维场景中的色谱图会实时更新。
