Ausführen¶
Wenn Sie das Gerät zum ersten Mal verwenden, gelangen Sie nach dem Starten der Software und dem Einloggen automatisch zur Kalibrierungsoberfläche. Sie müssen die Kalibrierung abschließen, bevor Sie das Gerät ordnungsgemäß verwenden können. Sobald die Kalibrierung abgeschlossen ist, wird beim nächsten Start der Software dieser Schritt übersprungen und Sie gelangen zur Scanmodus-Oberfläche. Sie können den geeigneten Modus für das Scannen basierend auf Ihrem tatsächlichen Anwendungsszenario auswählen.
Hinweis
-
Wenn die Software nach dem Ausführen lange zum Starten benötigt, können Sie nach dem Schließen der Software Windows-Sicherheitscenter > App- und Browsersteuerung öffnen, SmartScreen für Apps und Dateien deaktivieren und dann die Software neu starten.
-
Bitte stellen Sie sicher, dass Sie vor dem Ausführen der Software mindestens 15 GB Speicherplatz auf dem Systemlaufwerk und dem Softwareinstallationslaufwerk reservieren.

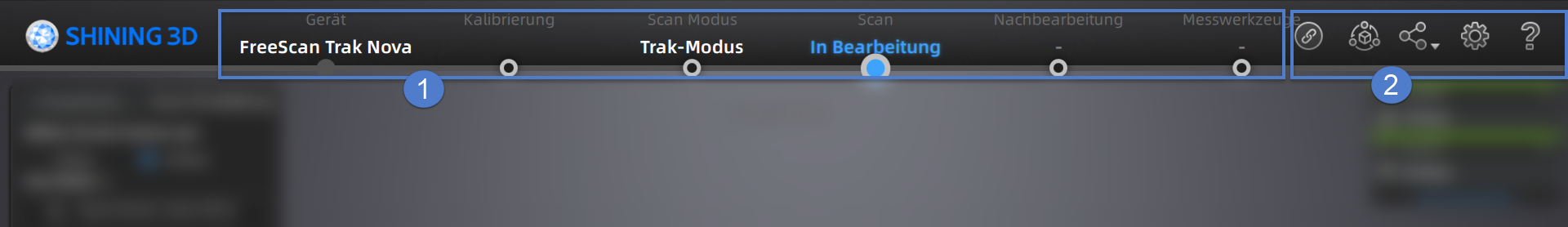

Schnittstelle¶
Vorsicht
Überprüfen Sie die Geräteverbindung, wenn
in der oberen linken Ecke erscheint. Wenn die Geräteverbindung korrekt ist, warten Sie bitte, bis das Gerät automatisch wieder verbunden wird.
① Navigationsleiste¶
| Schaltfläche | Beschreibung |
|---|---|
| Gerät | Zeigt den Gerätenamen an, wenn das Gerät online ist. |
| Kalibrierung | Klicken Sie auf  an der entsprechenden Stelle in der Navigationsleiste, um die Kalibrierung zu starten. |
| Scanmodus | Klicken Sie auf an der entsprechenden Stelle in der Navigationsleiste, um zur Scanmodus-Oberfläche zu wechseln. Es gibt verschiedene Modi, die Sie auswählen können. |
| Scannen | Klicken Sie auf an der entsprechenden Stelle in der Navigationsleiste, um mit dem Scannen zu beginnen. |
| Nachbearbeitung | Klicken Sie auf  oder  nach dem Scannen, um in die Nachbearbeitungsoberfläche zu gelangen, wo Sie Mesh und Mesh-Bearbeitung durchführen können. Sie können auch auf an der entsprechenden Stelle in der Navigationsleiste klicken, um zur Nachbearbeitungsoberfläche zu wechseln. |
| Messung | Klicken Sie auf an der entsprechenden Stelle in der Navigationsleiste, um zur Messoberfläche zu wechseln, wo Sie Ihr Modell messen können. |
② Einstellungen und Hilfe¶
Reverse Engineering Service: Wenn Sie auf Probleme stoßen, senden Sie uns bitte die Projektdateien und spezifische Informationen, damit wir Ihnen bei Ihren Projekten helfen können.
| Option | |
|---|---|
| Offizielle Website | Öffnen Sie unsere offizielle Website, um mehr über die Produkte und Informationen des Unternehmens zu erfahren. |
| Überprüfen Sie das Facebook-Konto und erhalten Sie die neuesten Informationen. |
Allgemeine Einstellungen
- Sprache: Um die Sprache der Software einzustellen.
-
Scanner-Ton: Um den Piepton des Scanners ein- oder auszuschalten.
-
QR-Code für Kalibrierungsstange scannen: Diese Funktion ist standardmäßig aktiviert. Wenn sie aktiviert ist, erfordert die Durchführung der UE Nova+ / UE Nova Kalibrierung oder UE Nova+ / UE Nova Laser-Kalibrierung, dass der Tracker den QR-Code auf dem geraden Stabkalibrator scannt, um sicherzustellen, dass die Nummer des geraden Stabkalibrators genau mit der werkseitig konfigurierten Nummer übereinstimmt. Wenn Sie sicherstellen, dass die Nummer des geraden Stabkalibrators mit der werkseitig konfigurierten Nummer übereinstimmt, können Sie entscheiden, sie zu deaktivieren. Nach der Deaktivierung müssen Sie erneut die UE Nova+ / UE Nova Kalibrierung und UE Nova+ / UE Nova Laser-Kalibrierung durchführen, damit die Einstellung wirksam wird.
-
Probenmodus: Wählen Sie die Drittanbieter-Software aus, die mit der Sonde verwendet werden soll.
- Automatische Abschaltung der Sonde: Um die Leerlaufzeitgrenze für die Sonde (5 min, 10 min und 20 min) festzulegen. Im drahtlosen Modus wird die Sonde automatisch abgeschaltet, wenn die Leerlaufzeit das Limit überschreitet.
- Werkseinstellungen: Klicken Sie auf Wiederherstellen, um die Werkseinstellungen wiederherzustellen.
Laser-Modus
- Vorschau: Um den Scanning-Effekt vor dem Scannen anzuzeigen, wenn aktiviert.
- Formerkennungsoptimierung: Um die Genauigkeit des Durchmessers der Kugel auf Kosten einiger Details der gescannten Daten zu verbessern.
-
Die Laserlinie schließt intelligent: Keine Laserlinien projizieren, wenn nicht genügend Marker erkannt werden.
-
VPG-Bereichsanzeigebox: Wenn aktiviert, projiziert der Tracker eine grüne rechteckige Box in Photogrammetrie, die den Scanning-Bereich des Trackers anzeigt. Während des Scanning-Prozesses können Sie den Scanning-Winkel und die Position des Trackers basierend auf dieser Anzeigebox anpassen, um sicherzustellen, dass das gescannte Objekt innerhalb des Scanning-Bereichs bleibt.
-
Tracking-Distanz: Wenn aktiviert, wird im Track-Modus > TE Nova+ / TE Nova > Scan-Mesh oder Lokale Auflösung die Echtzeit-Distanz zwischen dem Scanner und dem Tracker (Einheit: Meter) angezeigt.
-
Erkennung des Scannerrahmens: Nach der Aktivierung filtert der Tracker automatisch die Marker des Scanners heraus, die im Sichtfeld des Trackers erkannt werden.
-
Tracking-Bereichsanzeige: Wenn aktiviert, projiziert der Tracker eine grüne rechteckige Box beim Scannen im Trak-Modus, die das Tracking-Volumen des Trackers anzeigt. Sie können den Scanner oder den Tracker basierend auf dieser Anzeigebox anpassen, um sicherzustellen, dass der Scanner innerhalb des Tracking-Volumens bleibt.
Hinweis
- Wenn nur im Scan-Mesh oder Lokale Auflösung gescannt wird, kann nach Beginn des Scans nur die Position des Scanners angepasst werden.
- Wenn bereits globale Marker vorhanden sind, können nach Beginn des Scans im Scan-Mesh oder Lokale Auflösung sowohl die Position des Scanners als auch die des Trackers angepasst werden.
-
Methode zur Anzeige der Scanning-Distanz: Es gibt zwei Methoden zur Anzeige der Scanning-Distanz.
Während des Scannens können Sie die Scanning-Distanz gemäß der Farbanzeige anpassen.
Blau: Die Scanning-Distanz ist zu weit.
Grün: Die Scanning-Distanz ist angemessen.
Rot: Die Scanning-Distanz ist zu nah.
Col
Laserlinienanzeige
Col
Scanning-Distanzanzeige
- Tracking-Bereich: Vor dem Start eines Scans oder nach dem Pausieren kann der effektive Tracking-Bereich des Trackers auf Standard (3 m), Erweiterter Bereich (3,5 m) oder Maximalbereich (4,5 m) eingestellt werden. Außerhalb des Tracking-Bereichs werden keine Daten erfasst. Sie können den Bereich anpassen, wenn Sie den Trak-Modus > TE Nova+ / TE Nova > Scan-Mesh oder Lokale Auflösung-Modus und Probenmodus verwenden.
3rd-Party
Überprüfen Sie die Drittanbieter-Software, die aufgerufen werden soll, und wählen Sie den Aufrufpfad aus. Nur die markierte Drittanbieter-Software wird in der
Liste der Drittanbieter-Software angezeigt.
Über: Um verwandte Informationen, Softwareversion usw. anzuzeigen.
Systemdiagnose: Um zu überprüfen, ob der Computer die Betriebsbedingungen erfüllt. Wenn alle Punkte
anzeigen, bedeutet dies, dass die Konfiguration die Betriebsanforderungen erfüllt. Andernfalls beheben Sie das Problem bitte gemäß den Hinweisen in der Oberfläche. Klicken Sie auf Aktualisieren, um das System erneut zu diagnostizieren.-
Unterstützung: Hier können Sie das Benutzerhandbuch öffnen, remote Unterstützung erhalten, die Kontaktdaten des technischen Supports überprüfen oder die Gerätelogs exportieren. Hinweis
Wenn die Software ein Popup-Fenster anzeigt, das besagt "Kein TeamViewer erkannt", wenn Sie die Remote-Unterstützung verwenden, können Sie im Dialogfeld auf Pfad auswählen klicken und die .exe-Datei von TeamViewer auswählen, um den Startpfad für TeamViewer manuell zu aktualisieren.
