比较

点击顶部导航栏的比较进入比较模块后，可以进行 3D 比较，即使用色谱图的方式，显示测量模型与参考模型的偏差。此外，您也可以在色带图上创建注释点偏差 。

说明

使用 3D 比较功能前，请先导入参考模型和测量模型，且已执行对齐操作。

3D 比较

Col

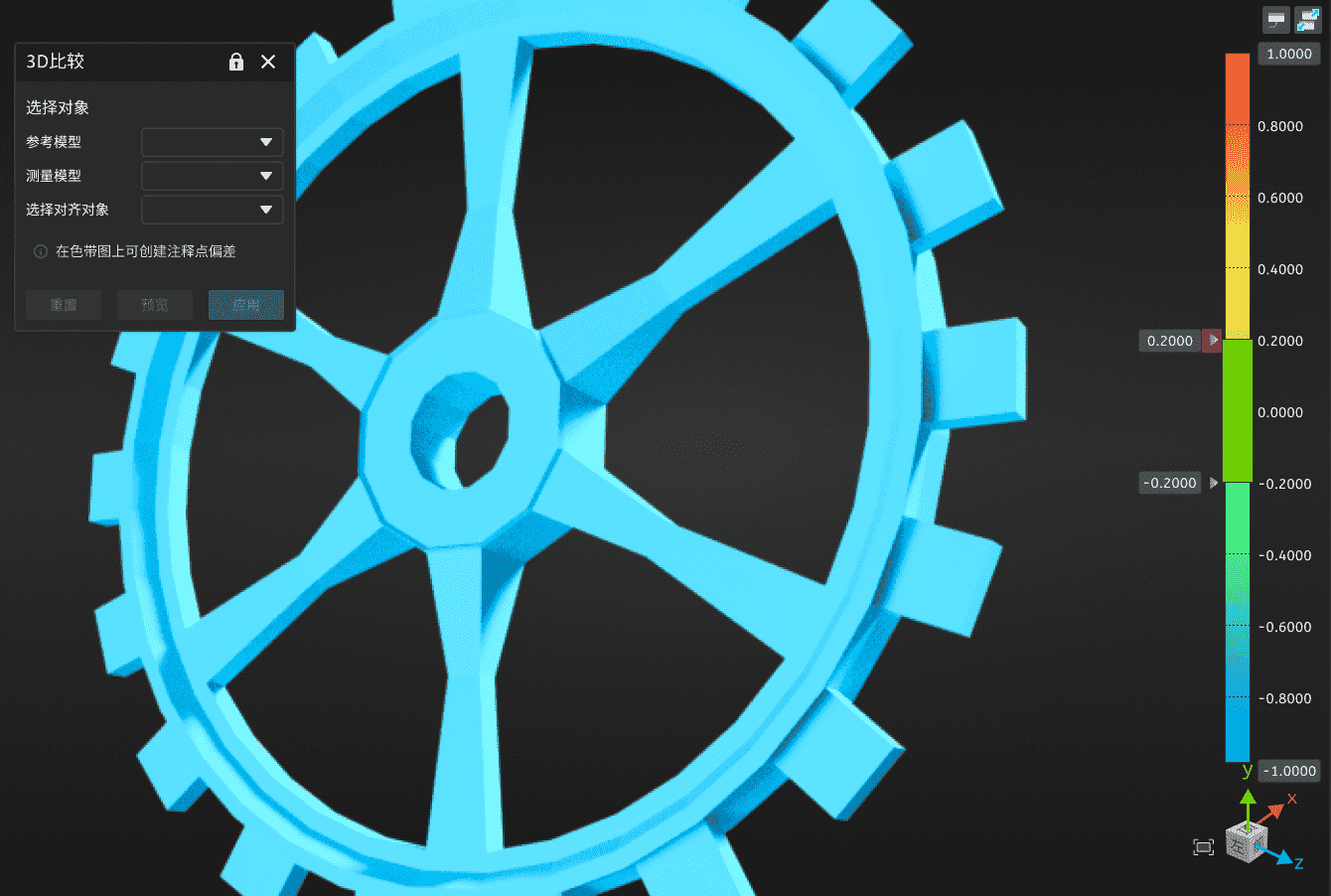

1. 在比较工具栏，点击3D 比较即可打开对应窗口。
2. 选择需要比较的参考模型和测量模型，及选择对齐对象。
3. 点击预览即可在三维场景中展示 3D 色带图和右侧的色谱（可以调整最大 / 最小值和公差带）；再点击应用即可保存该 3D 比较对象，并在左侧目录树的比较模块中显示。
   说明
   • 因比较对象与对齐对象关联，仅激活该比较对象对应的对齐对象后，才可以查看该比较对象。
   • 一个对齐对象下支持创建多个比较对象，每个比较对象对应一个单独的色谱。
4. （可选）预览状态下，可以直接在三维场景的 3D 色谱上点击以创建注释点偏差，或在目录树中右键点击某 3D 比较对象，选择编辑点注释，再在 3D 色带图上点击以创建；针对已生成的注释点偏差，可以使用 鼠标左键 拖动或使用 Del 键删除。

Col

色谱

在右侧色谱上，可以通过双击鼠标左键以输入数值，调整公差范围和最大 / 最小值；也可以手动上下拖拽以调整公差范围。

调整数值时，三维场景中的色带图会实时更新。
