距离与角度检验¶
点击顶部导航栏的检验进入检验模块后，可以进行
距离检验和
角度检验。
距离检验¶
支持检验点到点、点到面、点到线及线到线的直线距离，并自动生成标签以显示测量值、偏差和公差。
说明
请保证已有对应特征的特征对，即至少同时包含参考特征或测量特征。
进行距离检验的操作步骤如下：
Col

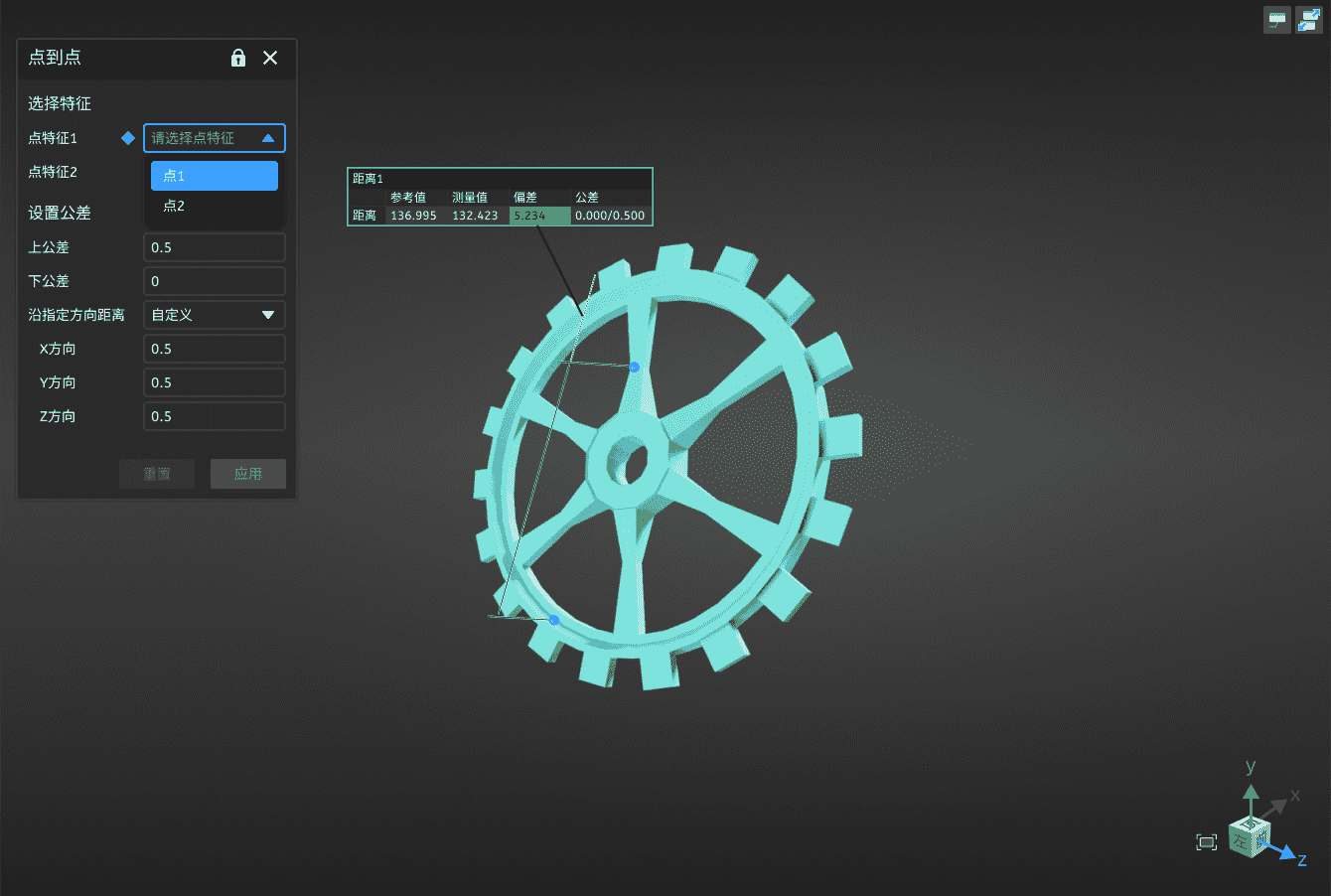

- 在检验工具栏，点击距离检验即可展开下拉列表，选择点到点 / 点到面 / 点到线 / 线到线后，即可打开对应窗口。
- 选择检验需要的特征、上下公差和待检验距离的方向（3D 距离、X / Y / Z 轴及自定义方向）。
说明- 点特征也可以选择已创建的圆或球，则取圆心或球心。
- 线特征也可以选择已创建的圆柱或圆锥，则取轴线。
- 上公差须大于下公差，且取值范围为 -100 ~ 100。
- 点击应用，软件会自动计算两个特征间的距离及偏差，并根据公差在模型的三维场景中显示标签：绿色表示偏差在公差范围内，红色表示偏差在公差范围外。
- 此时，在左侧目录树的
检验模块中会显示该距离检验对象。
Col
角度检验¶
支持检验线到线、线到面及面到面的角度，并自动生成标签以显示测量值、偏差和公差。
说明
请保证已有对应特征的特征对，即至少同时包含参考特征或测量特征。
进行角度检验的操作步骤如下：
Col

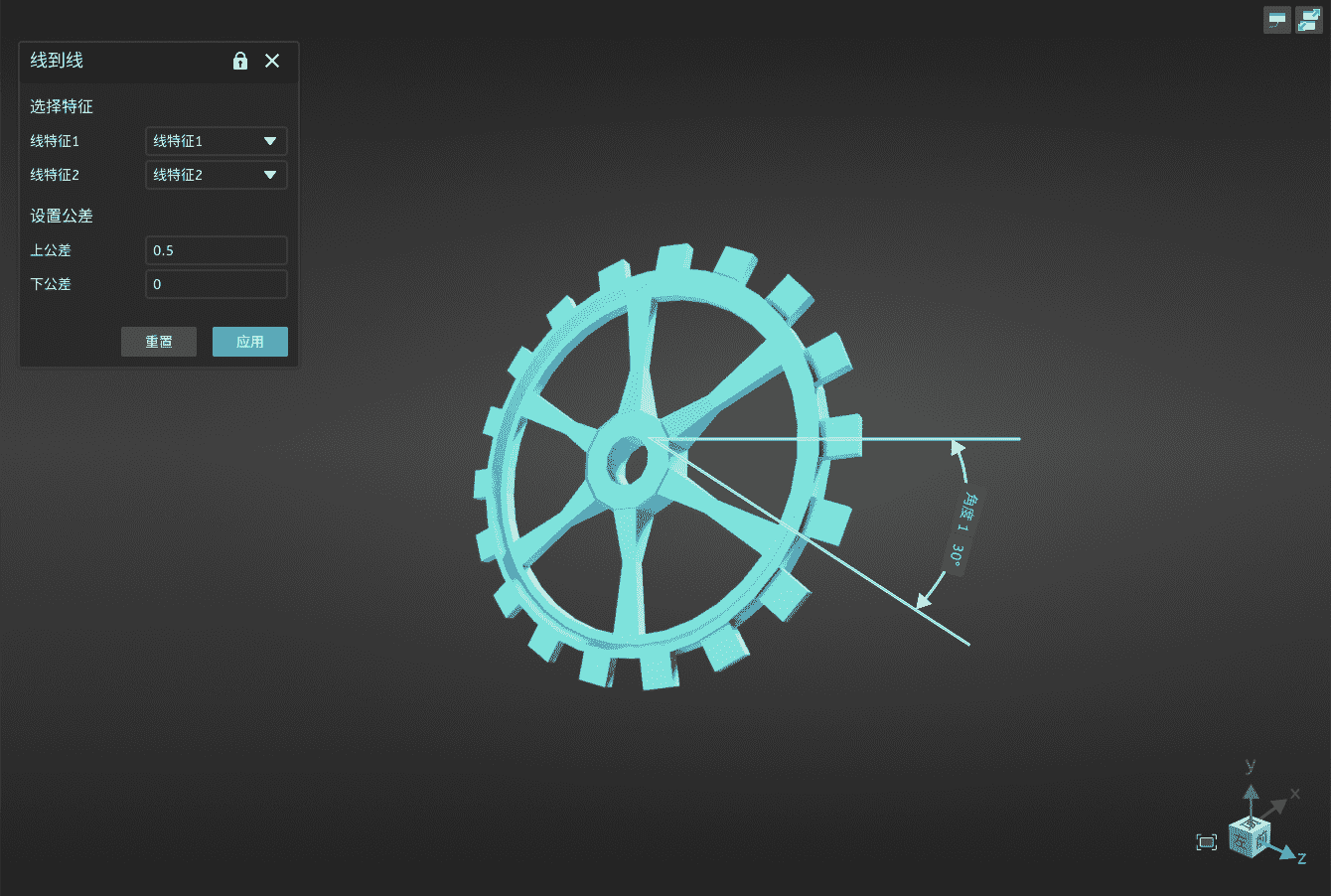

- 在检验工具栏，点击角度检验即可展开下拉列表，选择线到线 / 线到面 / 面到面后，即可打开对应窗口。
- 选择检验需要的特征和上下公差。说明
上公差须大于下公差，且取值范围为 -100 ~ 100。 - 点击应用，软件会自动计算两个特征间的角度及偏差，并根据公差在模型的三维场景中显示标签：绿色表示偏差在公差范围内，红色表示偏差在公差范围外。
- 此时，在左侧目录树的检验模块中会显示该角度检验对象。
Col
