球棒测量

球棒测量即自动拟合球特征，并计算球直径及球心距离。

说明

使用球棒测量功能前，请先导入测量模型。

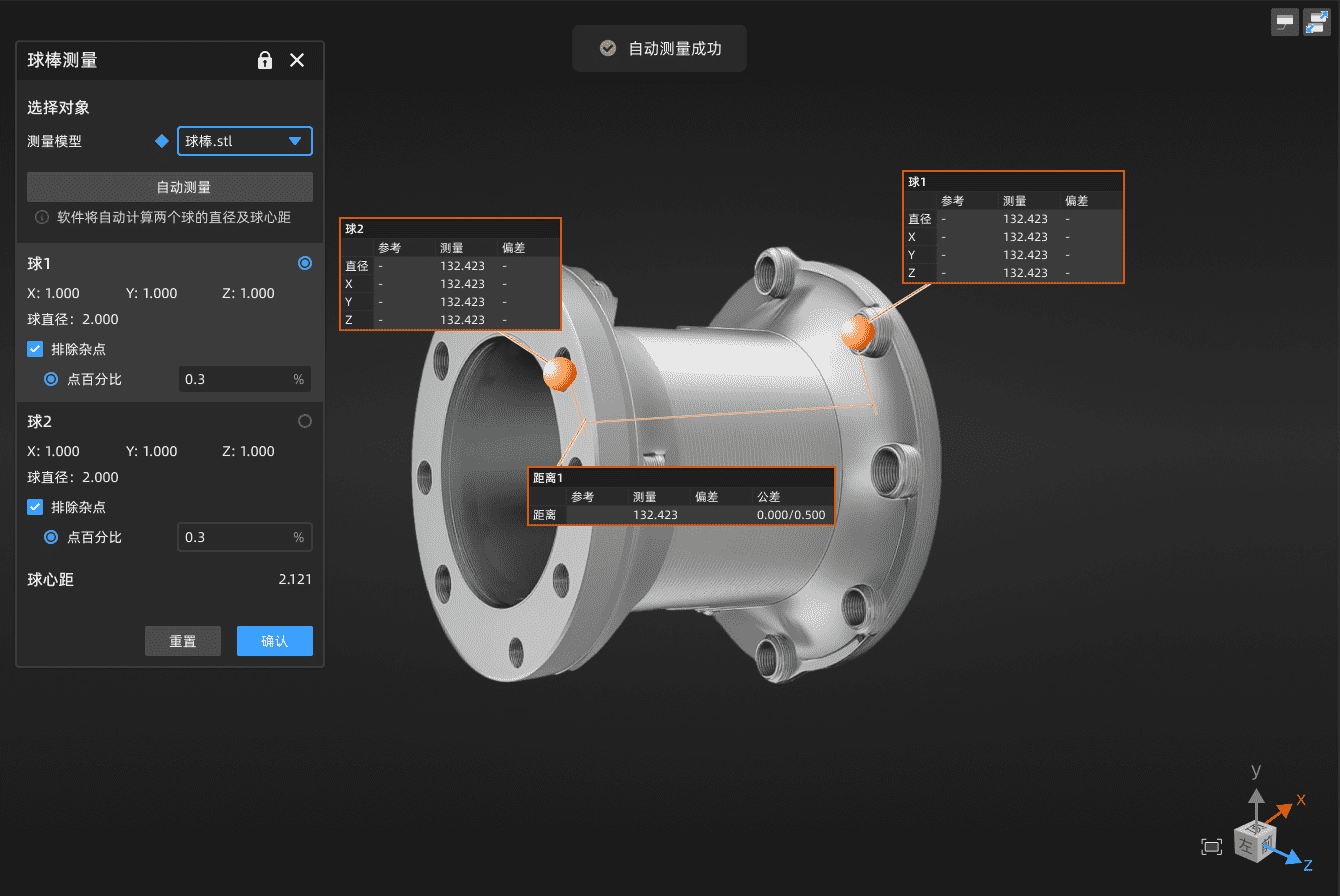

1. 在应用处，点击 球棒测量即可打开对应窗口，选择需要使用的测量模型：

   • 若测量模型为较标准的球棒模型，可点击自动测量，则软件会自动计算两个球的坐标、直径及球心距并在三维场景中生成标签，同时提示“ 自动测量成功”。
   • 若测量模型为非球棒模型，建议在三维场景的模型上手动点选两个测量点，则软件会自动拟合出两个球特征并自动计算对应全部数据。

   说明

   • 默认选择左侧目录树中的第一个测量模型。
   • 支持编辑排除杂点等参数。
   • 若自动测量后，提示“ 自动测量失败”，请检查选择的测量模型是否为球棒，或进行手动测量。
   • 手动测量时，默认先勾选球 1，点选后自动切换至球 2。

2. 点击确认即可新建对应的两个球特征，并在左侧目录树的 特征模块中显示两个 球测量对象，在 检验模块中显示该 距离检验对象。
