凹坑分析

凹坑分析是一种基于 3D 扫描数据的表面缺陷检测技术，能够精准识别和量化工件表面的凸起、凹陷、坑洞等不规则缺陷。通过凹坑分析功能，能够有效提升产品质量控制水平，及时发现潜在缺陷，为质量决策提供数据支持。

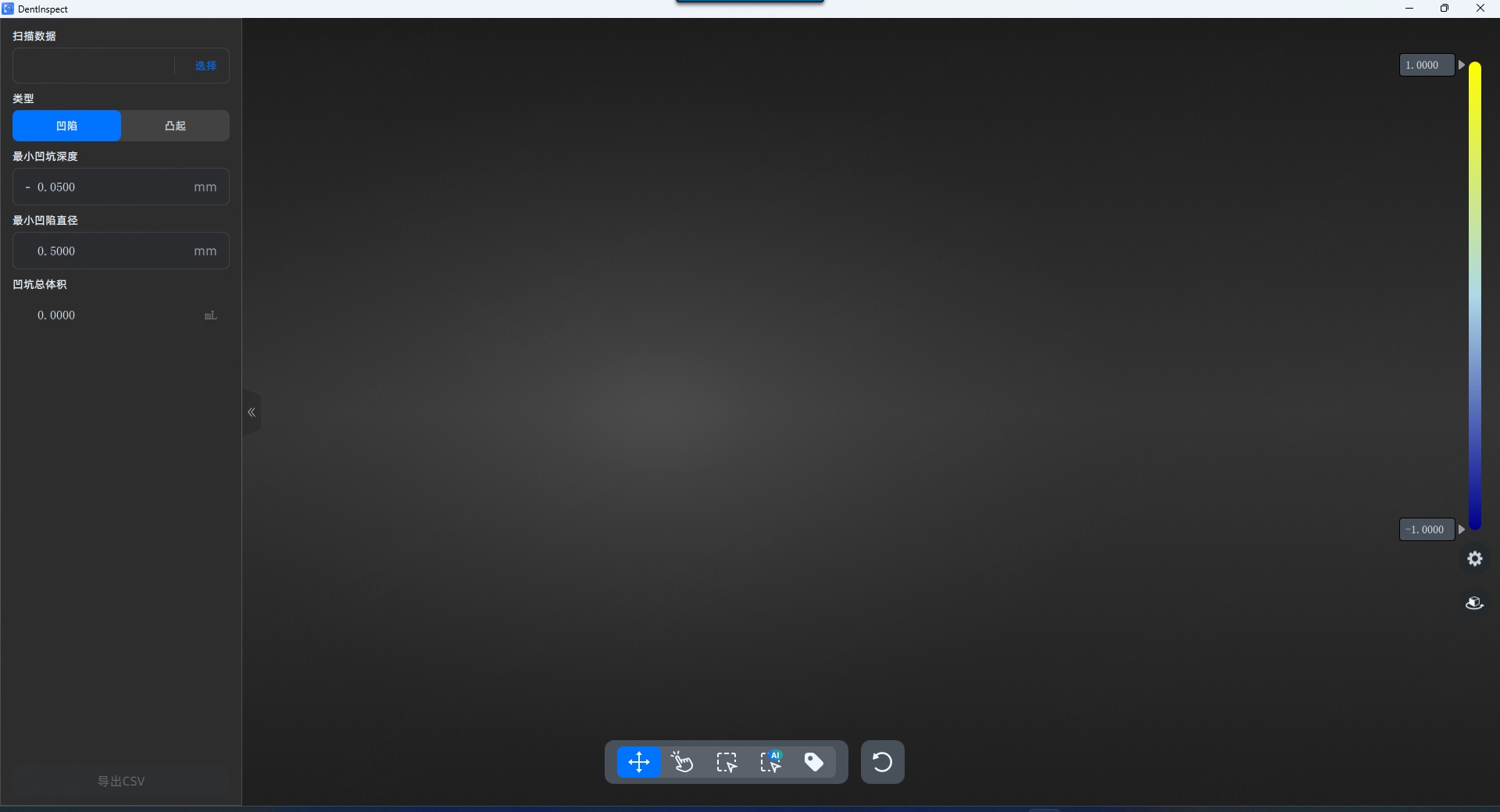

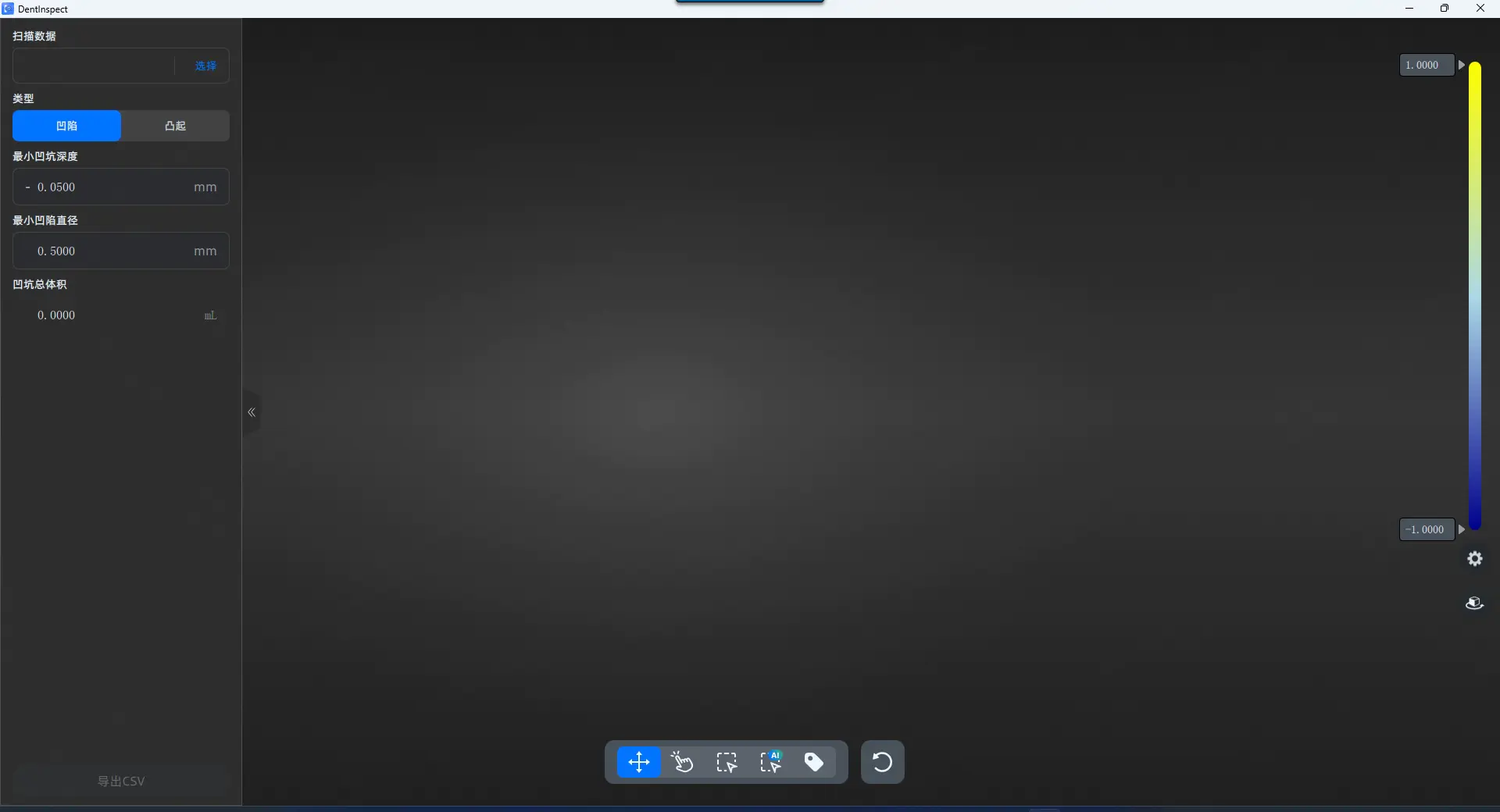

功能说明

可通过以下功能，导入数据，调整效果，完成检测。

扫描数据

可选择需要导入的文件（STL、PLY、OBJ）。

类型

支持凹陷和凸起两种检测类型；选择检测类型后，可设置最小检测值。

工具栏

功能	描述
	可通过长按鼠标左键并移动，旋转模型。
	在模型的凹坑或凸起处点击，即可在此处进行检验。
	在模型上长按鼠标左键并移动进行框选，并自动检验框选区域内的凹坑或凸起。
	在模型上长按鼠标左键并移动进行框选，并运用 AI 自动检验框选区域内的凹坑或凸起。
	可在已检测到的凹坑或凸起范围处，点击鼠标左键，添加此处的数值标签（单位：毫米）。
	一键清除当前界面上的所有检测结果。
	选中某处凹坑或凸起检测项后，点击此按钮可清除此测量项。

色带

在右侧色带上，可通过鼠标左键点击输入框以输入数值，调整数值范围。调整数值后，三维场景中的色谱图会实时更新。

设置

凹坑

可显示或隐藏凹坑检验项。

标签

可隐藏或选择三维场景中的标签显示类型。

• 精简标签：仅显示最小凹坑深度或最小凸起高度（D）。

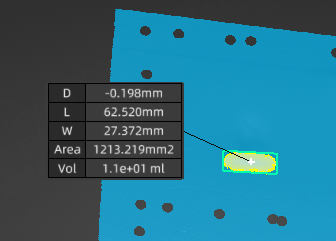

• 完整标签：显示最小凹坑深度或最小凸起高度（D）、凹坑或凸起长度（L）、凹坑或凸起宽度（W）、面积（Area）和体积（Vol）。

反射线

模拟光线在模型上的条纹反射，快速直观查看模型上存在的各种缺陷。

说明

可通过该项功能下的平滑和宽度两项参数项，调整反射线的清晰度和宽度，使凹坑或凸起更加明显。

Col

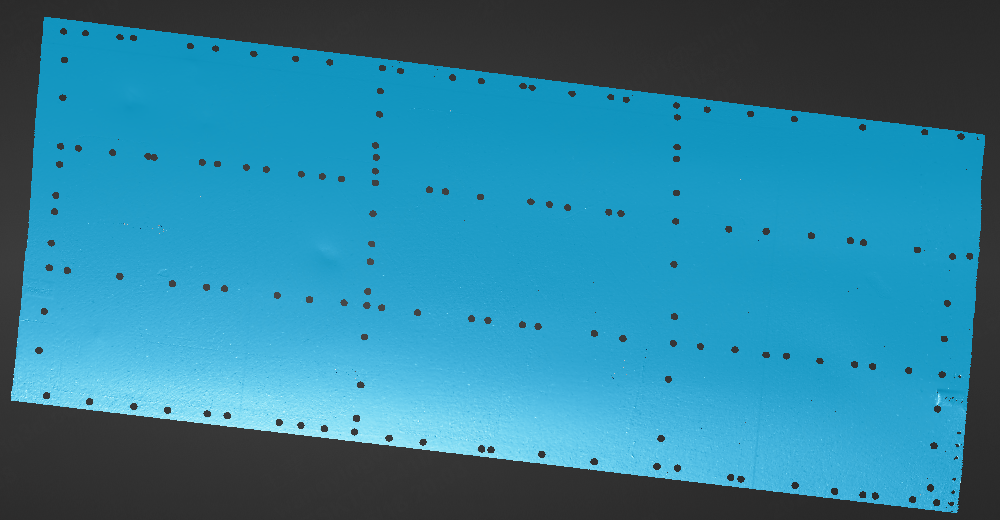

关闭

Col

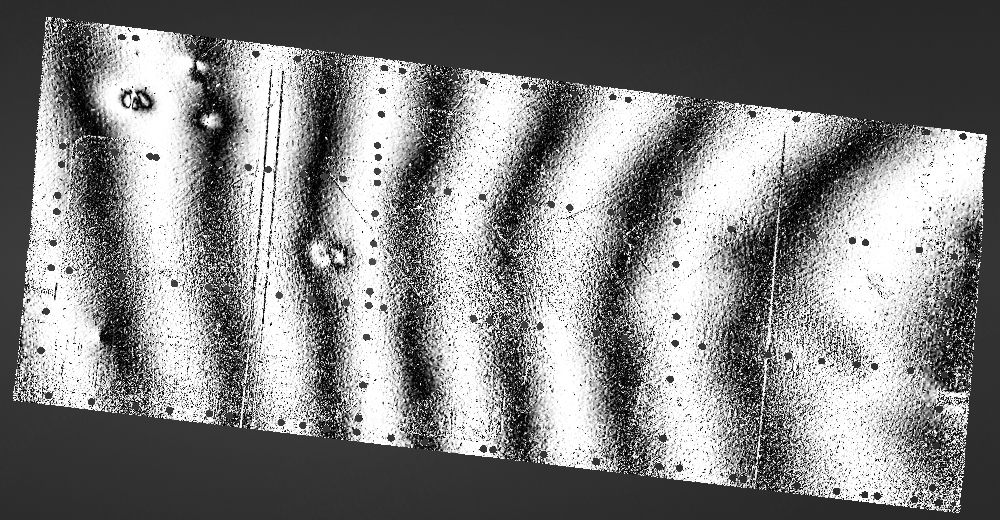

开启

适应视图

点击 即可自动让模型居中显示，且自动调整模型视图大小以适应屏幕大小。

操作说明

1. 在界面左上角。选择待检测文件导入。
2. 在界面左侧，选择检测类型为凹陷或凸起并设置最小检测值。

3. 移动旋转模型，多角度查看缺陷处。

   操作	说明
   长按鼠标左键	非框选模式下，长按鼠标左键并移动可旋转模型进行查看。
   长按鼠标滚轮	长按鼠标滚轮并移动，可平移模型进行查看。
   长按鼠标右键	长按鼠标右键，可旋转模型进行查看。

   说明

   若模型凹陷或凸起难以直接察觉，可开启 > 反射线功能；开启此功能后，能够更加清晰地查看到模型凹陷或凸起处。

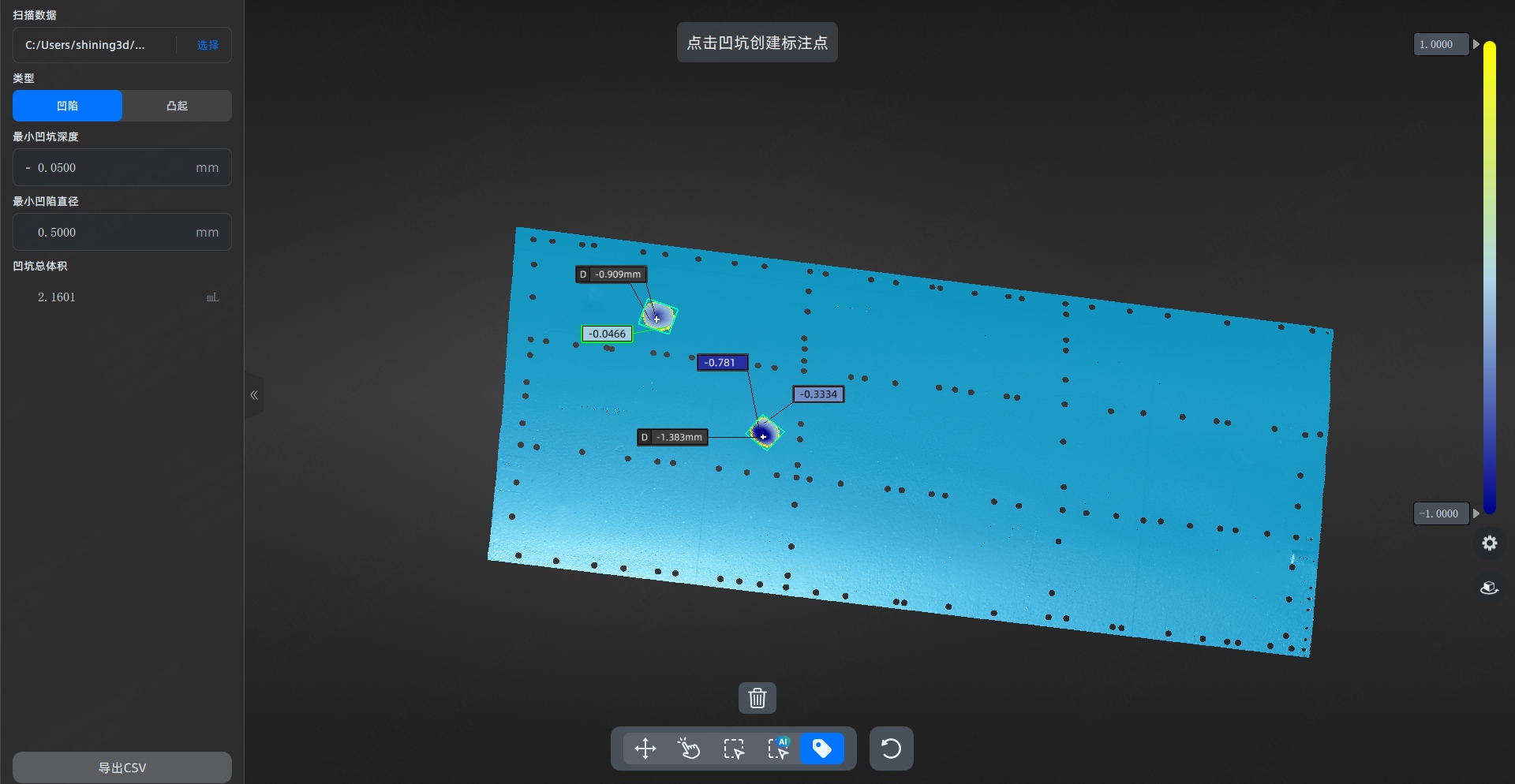

4. 使用工具栏的 工具或 / 工具，选择凹陷或凸起处，软件将自动测量并显示出此处的凹坑或凸起数据。

   说明

   若需重新检测某处凹陷或凸起，可选中此处凹陷或凸起，点击 清除该检测项。



5. 检测完成后，点击界面左下方的导出 CSV 按钮，导出检测数据。
