极端位置点创建

通常在检测不规则工件时，需要测量两个极端位置之间的距离等，可以先使用此功能以在极端位置创建特征。

说明

• 极端位置点创建方法仅适用于创建点特征。
• 该创建方法默认创建的特征为参考特征，因此创建特征前，请先导入参考模型；若需抽取测量特征，还需要导入测量模型。

创建步骤

Col

1. 在 点的下拉列表中选择 极端位置点即可启用极端位置点工具。
2. 在三维场景的参考模型上点选所需创建极端位置点所在的大概曲面，作为计算区域。

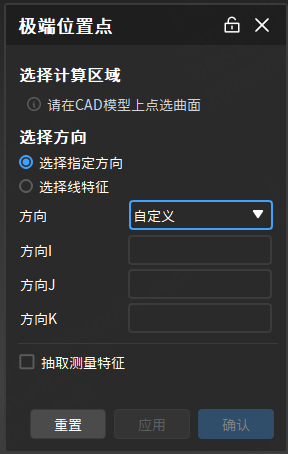

3. 在极端位置点窗口中选择方向：
   • 选择指定方向：支持自定义方向（默认）或选择 X 轴 / Y 轴 / Z 轴方向。
   • 选择线特征：选择已创建的一个线特征的方向。
4. 相关设置完成后，点击应用即可在三维场景中预览该特征点；再点击确认即可新建该特征，左侧目录树的 特征模块中将显示该对象。

Col

抽取测量值

创建参考特征后，可通过自动或手动方式，抽取对应的测量特征。

说明

需要导入至少一个测量模型后，再抽取测量特征以生成特征对。

• 自动抽取测量值：在软件界面右上角 设置 > 计算处开启自动抽取测量值或在创建窗口勾选 抽取测量特征，软件会在创建任一参考特征后以默认参数自动抽取对应的测量特征。

  说明

  若存在多个测量对象，请在创建窗口处，选择相应的抽取对象；默认选择第一个测量模型或第一个测量组内的第一个测量模型。

• 手动抽取测量值：创建参考特征后，在左侧目录树中右键点击该特征组，选择抽取测量特征并指定需要抽取的测量模型；可在抽取弹窗中指定对齐对象及编辑参数。

说明

当选择子特征、 2D 特征以及多选或组合内只有子特征、 2D 特征时，在左侧目录树中右键点击该特征组，选择抽取测量特征将直接抽取测量特征，无需选择测量模型。
