截面创建¶
可使用截面工具创建
截面。
创建截面后，支持抽取测量截面，也可以从截面创建特征。
说明
- 使用截面功能前，请先导入参考模型或测量模型。
- 进入从截面创建功能或隐藏模型后，可查看截面视图。
- 截面功能窗口默认为
锁定状态，再次单击 可解除窗口锁定。
创建步骤¶
-

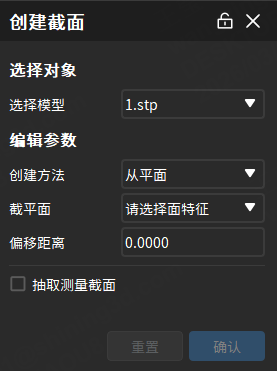

在截面工具栏，点击
截面即可打开对应窗口。 -
选择需要创建截面的模型并编辑参数：
-

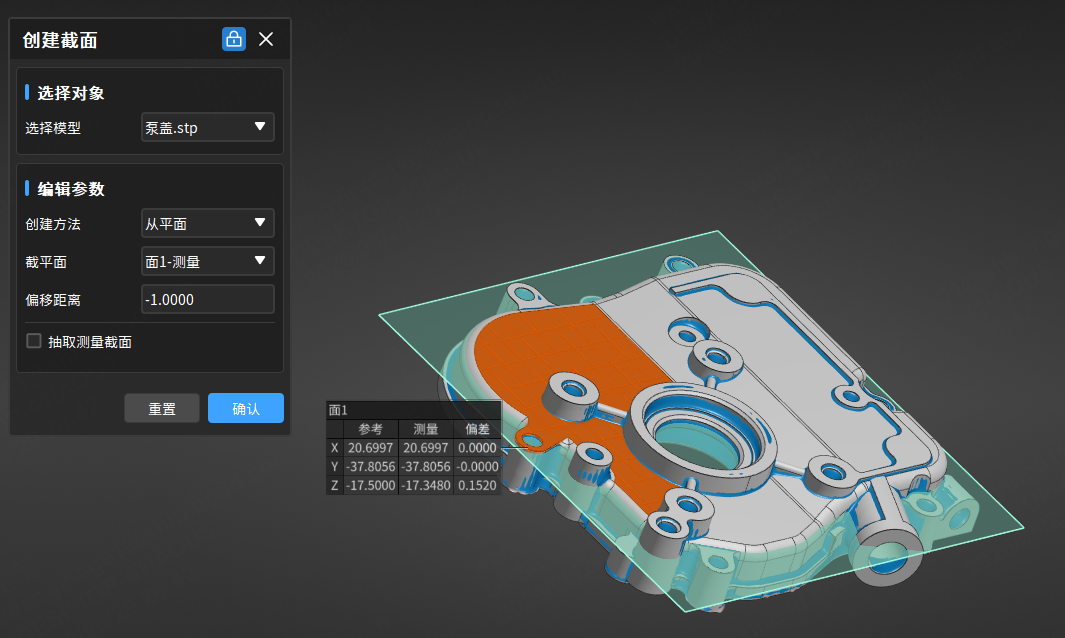

创建方法为从平面：选择已创建的一个面特征作为平面，并设置偏移距离进行创建。
-

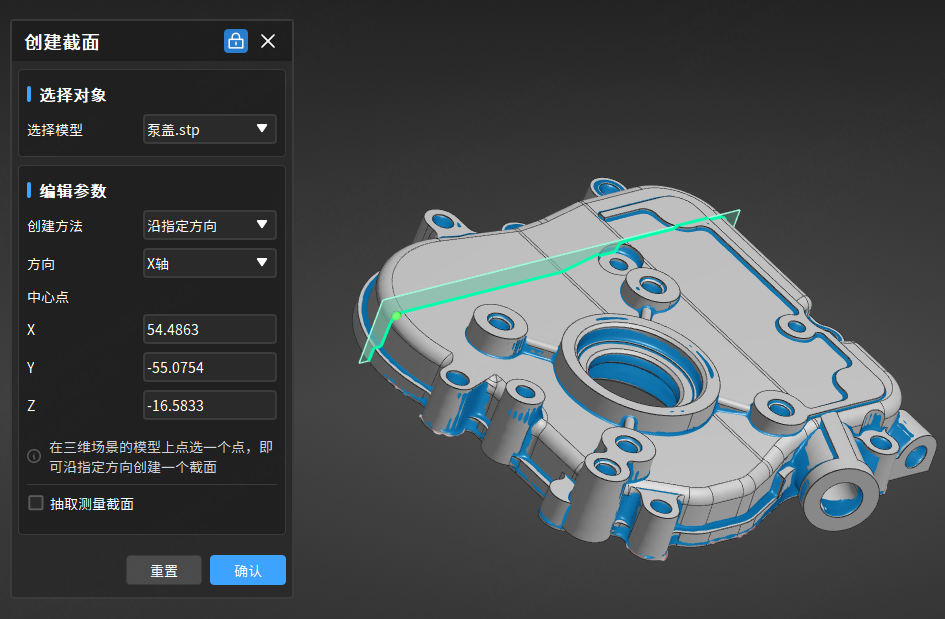

创建方法为沿指定方向：选择方向（X 轴 / Y 轴 / Z 轴 / 自定义）后，可在三维场景的模型上点选一个点或通过输入中心点坐标进行创建。
说明
- 点击确认前，可通过调整中心点坐标，修改要创建的截面。
- 除 X 轴 / Y 轴 / Z 轴 / 自定义方向外，还支持选择已创建的轴线类特征（线参考特征、线测量特征、圆柱参考特征、圆柱测量特征、圆锥参考特征、圆锥测量特征）作为创建方向。
-
-
相关设置完成后，即可在三维场景的模型上预览该平面；再点击确认即可新建该截面，并在左侧目录树的
截面模块中显示该
截面参考对象或
截面测量对象。
说明
- 若后续删除某测量特征，将会影响其所创建的截面测量特征。
- 若输入的偏移距离或中心点坐标与当前模型偏离较大，预览截面与模型没有相交，此时点击确认将会创建失败。
抽取测量值¶
若创建的截面为参考截面，则可通过自动或手动方式，抽取对应的测量截面。
- 自动抽取测量值：在软件界面右上角
设置 > 计算处开启自动抽取测量值或在创建窗口勾选
抽取测量截面，软件会在创建任一参考截面后以默认参数自动抽取对应的测量截面。 - 手动抽取测量值：创建参考截面后，在左侧目录树中右键点击该
截面组，选择抽取测量截面并指定需要抽取的测量模型；可在抽取截面弹窗中指定对齐对象。
