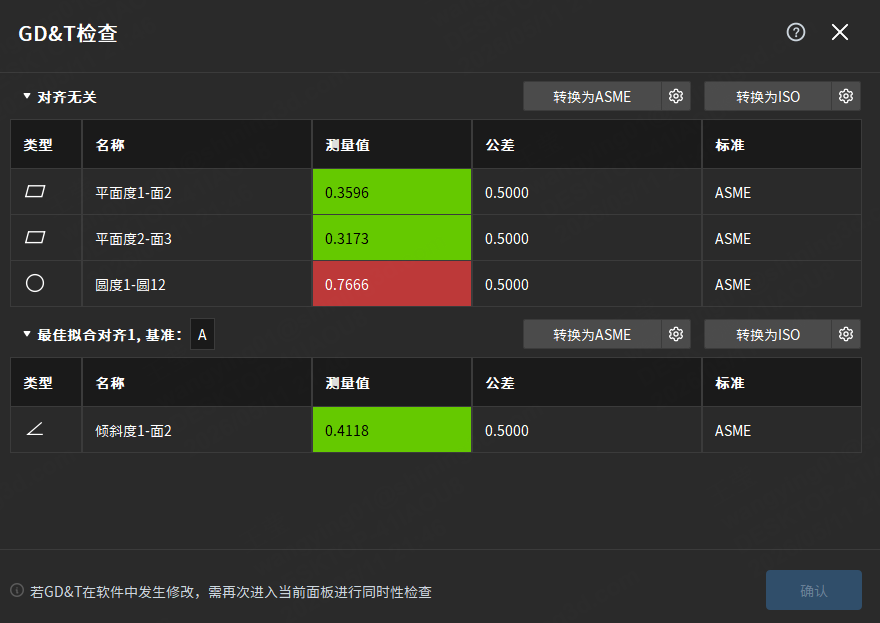

GD&T 检查

点击 GD&T 检查即可查看已完成的检验项，支持将检验标准在此修改为 ASME 或 ISO 标准并支持同时性计算；点击确认后，重计算的数值作为最终生效的检验结果。

Col

ASME

Col

ISO

说明

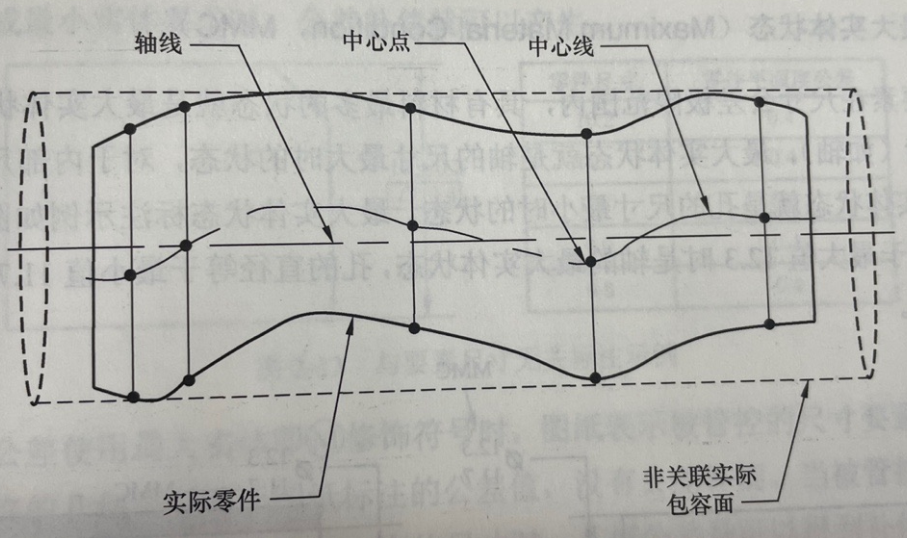

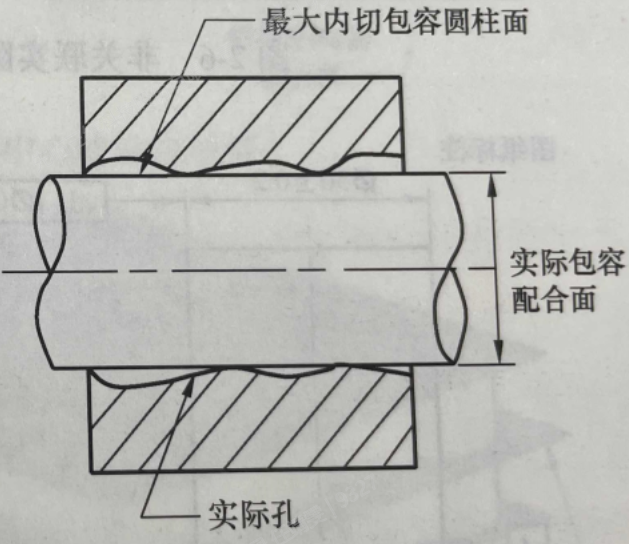

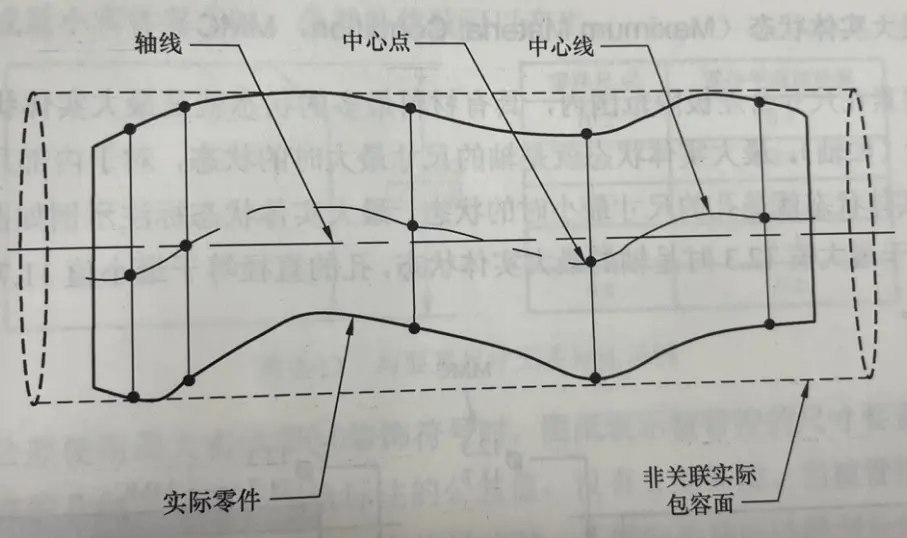

ASME 以拟合特征的中心线进行计算；ISO 以提取中心线进行计算。

说明

• 使用同一基准的检验项将会合并为一组展示。
• 支持切换 ASME 和 ISO 标准，切换后计算方式发生变化，当前表格测量值会重计算。
• 点击 ，勾选同时性要求，此基准组下所有检验项将优化重计算，当前表格中测量值也会更新。
• 只有替换测量模型才会触发同时性计算。
