拟合创建

通过在网格模型上选取部分点进行拟合以创建特征。

说明

• 拟合创建方法适用于创建线、面、圆、球、圆锥、圆柱、槽、正多边形和矩形特征。
• 创建特征前，请先导入参考模型或测量模型。
• 由拟合创建的测量特征，此特征关联的后续应用（对齐、检验等）都不参与重计算。

创建步骤

Col

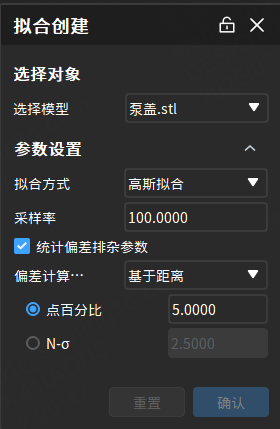

1. 在特征的下拉列表或目录树右键菜单中选择拟合创建即可打开对应窗口。
2. 编辑参数。
3. 相关设置完成后，即可在三维场景下方的工具栏中选择工具，再在模型上选择需要拟合的区域；再点击确认即可新建该特征，左侧目录树的 特征模块中将显示该对象。

Col

工具栏与快捷键

图标	名称	描述
	球选	通过选择网格模型表面的网格顶点以选择拟合区域。 说明 启用此功能后，不可使用其他选择工具及穿透功能。
	魔棒	在网格模型表面按照曲率自动选择相邻区域。 说明 该功能无法选中点云数据。 不可使用其他选择工具及穿透功能。
	穿透	默认关闭，启用后则同时选择模型背面区域，否则仅选择可视面。
	框选	以 矩形的方式选择或取消选择数据区域。
	多边形框选	以 多边形的方式选择或取消选择数据区域。
	套索	以 套索的方式选择或取消选择数据区域。
	笔刷	使用笔刷（支持大小调节）选择或取消选择数据区域。

功能	快捷键
选择	Shift+鼠标左键
取消选择	Ctrl+鼠标左键
调整笔刷大小	Shift+鼠标中键

说明

关于模型的其他快捷键操作，请点击界面右上角 > 快捷键说明查看。

抽取测量值

创建参考特征后，可通过自动或手动方式，抽取对应的测量特征。

说明

需要导入至少一个测量模型后，再抽取测量特征以生成特征对。

• 自动抽取测量值：在软件界面右上角 设置 > 计算处开启自动抽取测量值或在创建窗口勾选 抽取测量特征，软件会在创建任一参考特征后以默认参数自动抽取对应的测量特征。

  说明

  若存在多个测量对象，请在创建窗口处，选择相应的抽取对象；默认选择第一个测量模型或第一个测量组内的第一个测量模型。

• 手动抽取测量值：创建参考特征后，在左侧目录树中右键点击该特征组，选择抽取测量特征并指定需要抽取的测量模型；可在抽取弹窗中指定对齐对象及编辑参数。

说明

当选择子特征、 2D 特征以及多选或组合内只有子特征、 2D 特征时，在左侧目录树中右键点击该特征组，选择抽取测量特征将直接抽取测量特征，无需选择测量模型。
